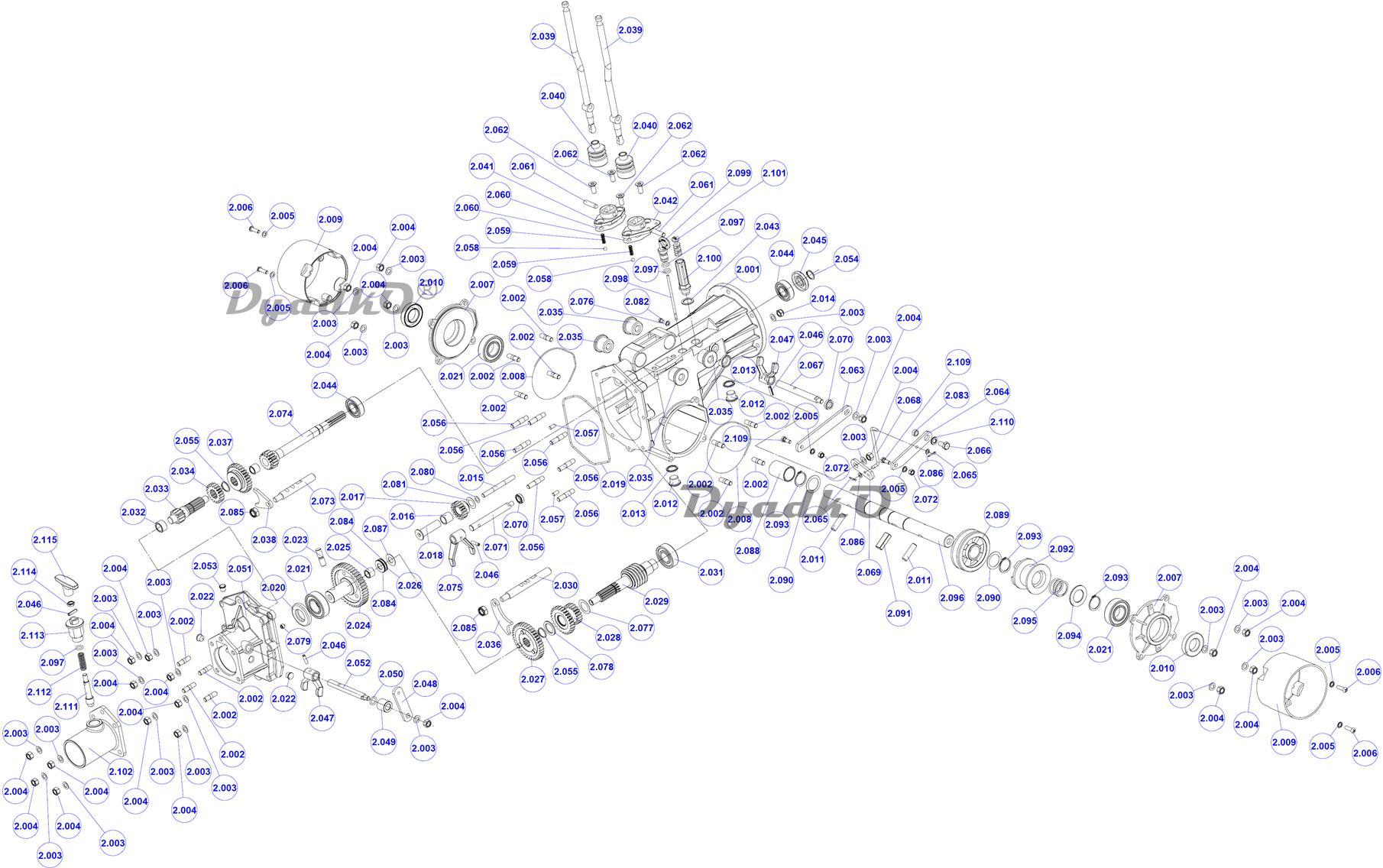

Схема ELITECH КБ 360М Коробка передач

2,005	G02008; Шайба плоская φ6;
2,034	201102035; Шестеренка;
2,035	201102036; Втулка уплотнительная;
2,036	201102037; 3-х позиционный переключатель;
2,037	201102038; Шестеренка;
2,038	201102039; 2-х позиционный переключатель;
2,006	G01084; Болт M6×20;
2,007	201102017; Крышка выходного вала;
2,041	201102042; Фланец рычага переключения трансмиссии;
2,008	201102018; Уплотнитель;
2,009	201102019; Колпак защитный;
2,019	201102026; Прокладка ;
2,001	201102016; Корпус коробки передач;
2,021	G08023; Подшипник φ52×φ25×15;
2,022	201102027; Заглушка;
2,023	201102028; Палец вала отбора мощности;
2,002	G01104; Болт M8×17;
2,025	G08031; Подшипник игольчатый K17×12×13;
2,026	G08034; Подшипник игольчатый;
2,027	201102030; Шестеренка;
2,028	201102031; Шестеренка двойная;
2,003	G03012; Шайба пружинная φ8;
2,004	G04012; Гайка M8;
2,031	G08022; Подшипник φ47×φ20×14;
2,032	G08035; Подшипник игольчатый K21×15×12;
2,114	G04015; Гайка M8;
2,115	201102099; Ручка фиксатора ;
2,052	201102049; Вал;
2,053	201102050; Резиновая заглушка;
2,054	G09011; Кольцо стопорное φ17;
2,055	G09013; Кольцо стопорное φ19;
2,056	G01106; Болт M8×27;
2,057	G11008; Палец φ6×12;
2,058	G12004; Шарик металлический φ6.35;
2,059	201102051; Пружина;
2,060	201102052; Прокладка;
2,061	G11010; Палец φ6（m6）×30;
2,062	G01033; Болт M8×16;
2,063	201102053; Пластина соединительная;
2,064	201102054; Пластина соединительная 2;
2,065	G06003; Шплинт φ2×12;
2,066	G01006; Болт M8×16;
2,067	201102055; Вал;
2,068	201102056; Скоба;
2,069	201102057; Пластина соединительная 1;
2,070	G05010; Сальник φ19×φ12×5;
2,071	201102058; Вал;
2,072	G04011; Гайка M6;
2,073	201102059; Вал;
2,074	201102060; Вал;
2,075	201102061; Вилка;
2,076	201102062; Прокладка φ5;
2,077	201102063; Диск фрикционный 1 φ30×φ20.2×0.3/0.5/1;
2,078	201102064; Диск фрикционный 2 φ30×φ20.2×2;
2,079	G01038; Болт M6×8;
2,080	201102065; Шайба φ13.8×φ8.2×0.2、0.3;
2,081	201102066; Шайба φ23×φ14.2×0.3;
2,082	G01090; Болт M5×6;
2,083	201102067; Колпачек;
2,084	201102068; Шайба;
2,085	G04004; Гайка M10;
2,086	G02004; Шайба плоская φ5;
2,087	201102069; Шайба тонкая φ25×φ12.5×0.3/0.5;
2,088	201102070; Втулка ;
2,089	201102071; Шестеренка червяка ;
2,090	201102072; Шайба фрикционная φ35×φ25.2×0.3;
2,091	201102073; Шпонка;
2,092	201102074; Шкив сцепления;
2,093	G09016; Кольцо стопорное φ25;
2,094	201102075; Шайба φ42×φ25.2×2;
2,095	201102076; Пружина ;
2,0	; Коробка передач в сборе;
2,097	G05002; Прокладка φ9.5×φ2.65;
2,098	201102078; Щуп масляный;
2,099	201102079; Ручка масляного щупа;
2,100	201102080; Клапан;
2,101	201102081; Шток клапана;
2,102	201102082; Коннектор вала отбора мощности;
2,109	201102088; Винт;
2,110	G02003; Шайба плоская φ8;
2,111	201102149; Палец;
2,112	201102150; Пружина;
2,113	201102151; Болт фасонный;
2,096	201102077; Вал шестеренки червяка;
2,010	G05015; Сальник φ47×φ25×10;
2,011	201102020; Палец;
2,012	201102021; Пробка M16×1.5×12;
2,013	201102022; Прокладка уплотнительная φ23×φ16.2×3;
2,014	G04005; Гайка M8;
2,015	201102023; Шпилька;
2,016	G08032; Подшипник игольчатый K18×14×17;
2,017	201102024; Шестеренка;
2,018	201102025; Вал шестеренки;
2,020	G05014; Сальник φ47×φ25×7;
2,024	201102029; Шестеренка вала отбора мощности;
2,029	201102032; Вал червячный;
2,030	201102033; Вал;
2,033	201102034; Вал шлицевой с шестеренкой;
2,039	201102040; Рычаг переключения трансмиссии нижняя часть;
2,040	201102041; Манжета рычага;
2,042	201102043; Фланец рычага переключения трансмиссии 1;
2,043	201102044; Прокладка φ16;
2,044	G08021; Подшипник φ40×φ17×12;
2,045	G05011; Сальник φ40×φ17×7;
2,046	G11003; Шайба пружинная φ5×20;
2,047	201102045; Вилка 2;
2,048	201102046; Рычаг ;
2,049	201102047; Шайба;
2,050	G05003; Кольцо уплотнитнльное φ11.8×φ2.65;
2,051	201102048; Крышка коробки передачь;
