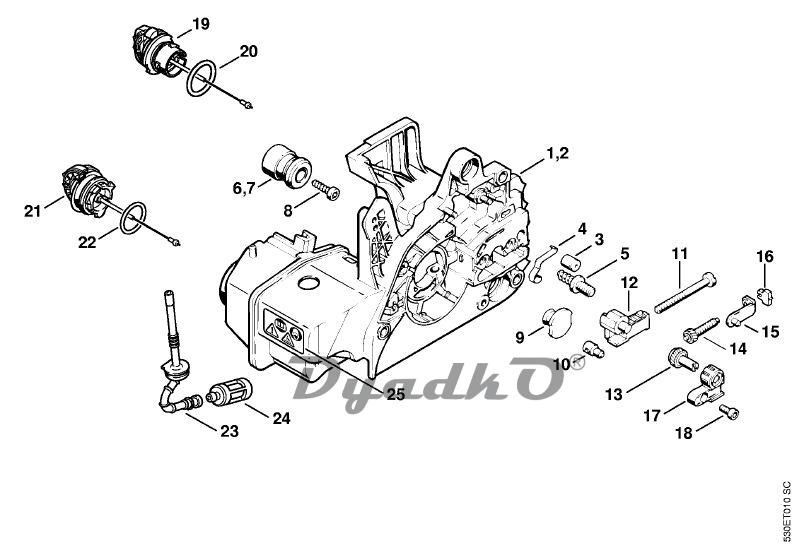

Схема STIHL MS 210, MS 210 C B Картер двигателя

1 Картер двигателя (1,2,6,7) (08.2012)
2 Картер двигателя (3,4,5) (08.2012)
3 Клапан
4 Плоская пружина
5 Винт с буртиком
6 Кольцевой буфер
7 Кольцевой буфер
8 Винт с цилиндрической головкой IS-D5 х 24
9 Пробка
10 Натяжная гайка (1,6)
11 Натяжной винт (1,6)
12 Защитное прикрытие (1,6)
13 Цилиндрическое зубчатое колесо (D) (1,7)
14 Натяжной винт (D) (1,7)
15 Зажимная подвижная деталь (1,7)
16 Нажимная деталь (1,7)
17 Защитное прикрытие (1,7)
18 Винт с цилиндрической головкой IS-D4 х 15 (1,7)
19 Запорное устройство топливного бака (08.2012)
19 Запорное устройство топливного бака (08.2012)
20 Круглое уплотнительное кольцо 23 х 3 (08.2012)
21 Запорное устройство топливного бака (08.2012)
21 Запорное устройство топливного бака (08.2012)
22 Круглое уплотнительное кольцо 25 х 3,5 (08.2012)
23 Шланг
24 Всасывающая головка
25 Указательная табличка MS
Комплект - Элементы натяжного устройства цепи (B) 13 -18
Комплект - Цилиндрическое зубчатое колесо / Натяжной болт (1,7)
