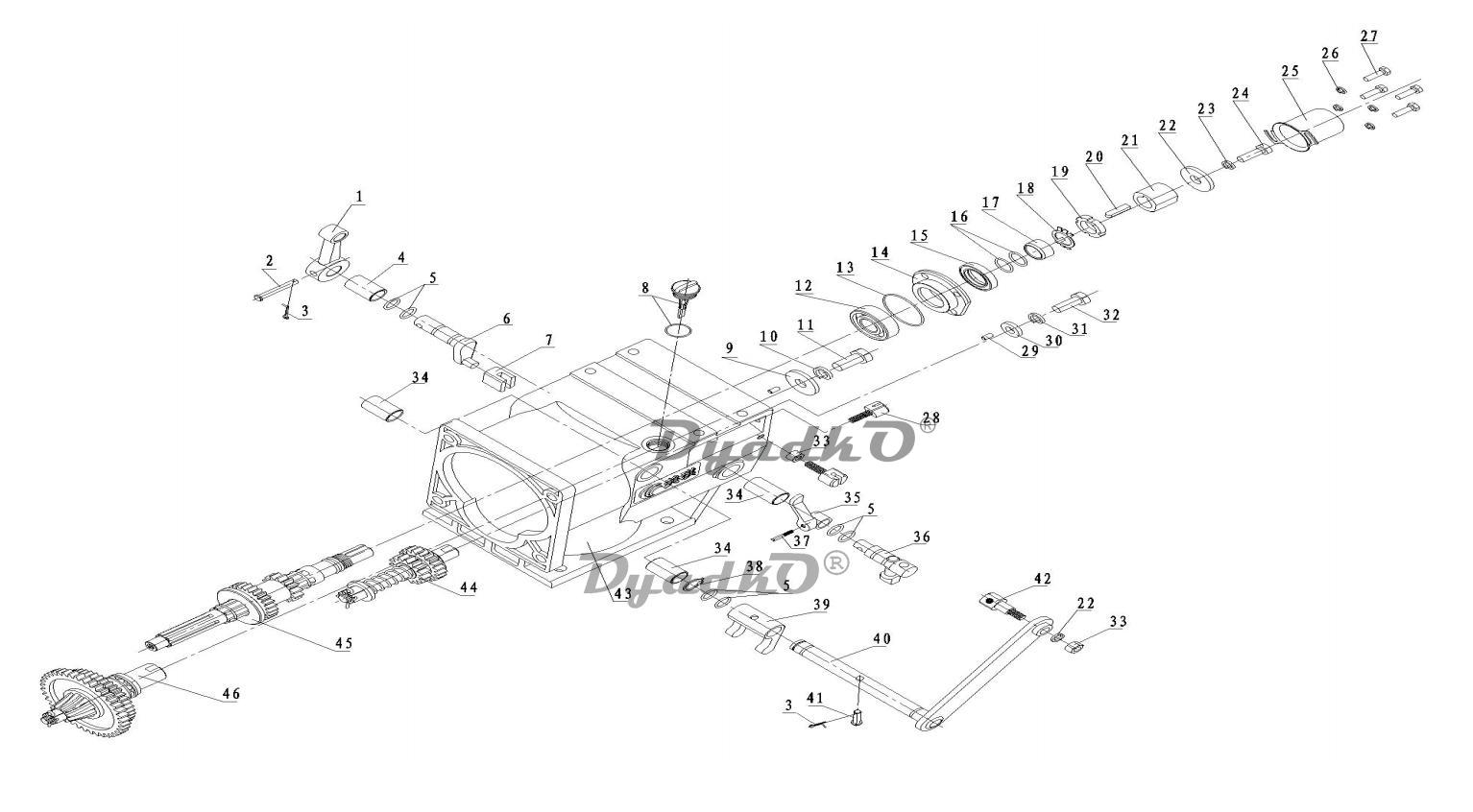

Схема PATRIOT Nevada 9 Коробка передач

C1 Рычаг привода переключения передач
C2 Штифт ф6х44
C3 Шплинт 1,5х20
C4 Втулка вала переключения передач
C5 Уплотнительное кольцо ф11,8х2,65
C6 Вал привода переключения передач
C7 Толкатель привода переключения передач
C8 Щуп уровня масла с прокладкой
C9 Шайба ф12 х ф36М
C10 Гровер ф12
C11 Болт М12х1,25х25
C12 Подшипник 6204
C13 Уплотнительное кольцо ф45х1,8
C14 Крышка главного вала-корпуса КПП
C15 Сальник 25х40х7
C16 Уплотнительное кольцо ф17х2
C17 Втулка главного вала КПП
C18 Шайба зубчатая
C19 Гайка круглая М20х1,25
C20 Шпонка 6х6х20
C21 Коническая шестерня главного вала КПП
C22 Шайба большая ф8 х ф24х1,25
C23 Гровер ф8
C24 Болт М8х25
C25 Крышка корпуса КПП-главного вала (стакан)
C26 Гровер ф6
C27 Болт М6х20
C28 Фиксатор троса сцепления
C29 Штифт ф5х10
C30 Шайба ф10 х ф20х4
C31 Гровер ф10
C32 Болт М10х25
C33 Гайка М8
C34 Муфта/втулка переключения передач сцепления/заднего хода
C35 Вилка переключения задней передачи
C36 Вал привода вилки включения задней передачи
C37 Штифт М5х30
C38 Стопорное кольцо 16
C39 Вилка сцепления
C40 Вал с приводом вилки сцепления
C41 Штифт ф6х30
C42 Фиксатор троса сцепления
C43 Корпус коробки передач
C44 Вал задней передачи в сборе
C45 Главный вал в сборе
C46 Промежуточный вал в сборе
