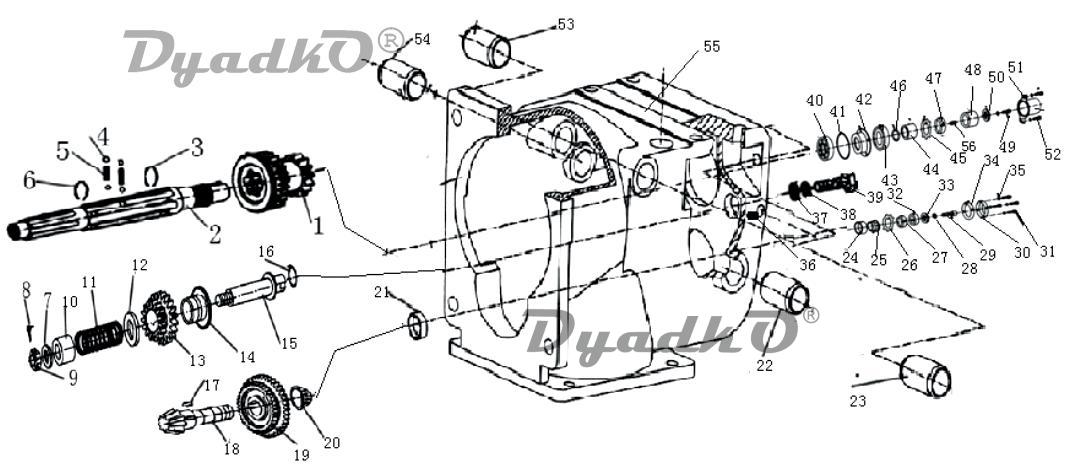

Схема PATRIOT Nevada 9 КПП

A1 Двойная шестерня первичного вала
A2 Первичный вал (250мм)
A3 Стопорное кольцо Ф25х2
A4 Стальной шарик Ф6,3
A5 Пружина 6х0,8х23
A6 Стопорное кольцо Ф25х2
A7 Шайба Ф12
A8 Шплинт 2,5х30
A9 Болт М12х1,75
A10 Ограничительная втулка шестерни задней передачи
A11 Пружина шестерни задней передачи Ф1,65 L=52,6
A12 Упор пружины шестерни заднего хода
A13 Двойная шестерня заднего хода
A14 Толкатель шестерни
A15 Вал шестерни задней передачи 127мм
A16 Уплотнительное кольцо 18х1,8
A17 Шплинт 8х7х20
A18 Промежуточный вал 107,5мм
A19 Двойная шестерня промежуточного вала
A20 Подшипник 30204
A21 Подшипник 30204
A22 Втулка Ф16х20х31
A23 Втулка Ф16х20х31
A24 Втулка 30204
A25 Подшипник 30204
A26 Проставка Ф20
A27 Гайка М20х1,5
A28 Шайба 32х8х2
A29 Болт М8х16
A30 Сальник
A31 Болт М6х16
A32 Гайка М20х1,5
A33 Шайба
A34 Бумажная шайба 0,5мм
A35 Гровер Ф6
A36 Шплинт 6х16х20
A37 Шайба Ф10
A38 Шайба
A39 Болт М10х25х1,5
A40 Подшипник первичного вала 6204
A41 Уплотнительное кольцо 45х1,8
A42 Опора подшипника
A43 Сальник 40х25х7
A44 Втулка Ф25х20х13
A45 Шайба Ф20
A46 Уплотнительное кольцо Ф17х2,0
A47 Гайка М20х1,5
A48 Втулка
A49 Болт М8х16
A50 Шайба 32х8х2
A51 Защитная крышка первичного вала
A52 Болт М6х16
A53 Втулка Ф16х20х35
A54 Втулка Ф16х20х31
A55 Корпус коробки передач КПП
A56 Шплинт М6х6х20
