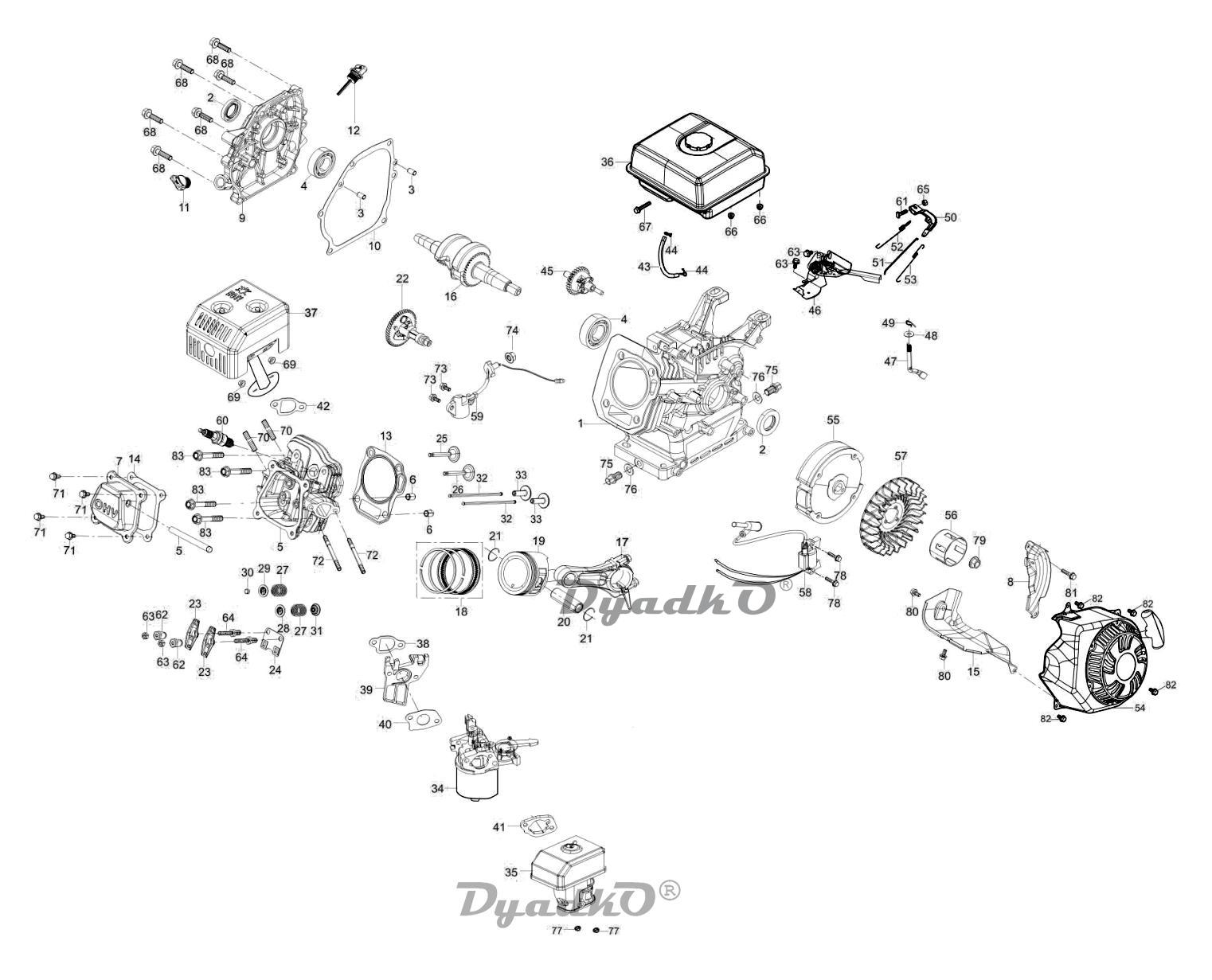

Схема PATRIOT Vegas 7 (EAN8_21003639) Двигатель

F1 Картер (170F)
F2 Сальник Ф25хФ41.25х6
F4 Подшипник 6205
F5 Головка блока цилиндра (170F)
F7 Крышка головки блока цилиндра (170F)
F9 Крышка картера (170F)
F10 Прокладка крышки картера (170F)
F11 Пробка заливной горловины (170F)
F12 Щуп уровня масла (170F)
F13 Прокладка головки блока цилиндра (170F)
F14 Прокладка крышки головки блока цилиндра (170F)
F16 Коленвал (170F)(шлицы Ф25)
F17 Шатун в сборе (170F)
F18 Комплект поршневых колец (170F)
F19 Поршень (170F)
F20 Палец поршня (Ф18хФ14х54) (170F)
F21 Стопорное кольцо пальца поршня (Ф18) (170F)
F22 Распредвал (170F)
F23,
F62-F 64 		Коромысло (комплект) (170F)
F24 Направляющая пластина (170F)
F25 Клапан впускной (170F)
F26 Клапан выпускной (170F)
F27 Пружина клапана (170F)
F28 Седло пружины впускного клапана (170F)
F29 Седло пружины выпускного клапана (170F)
F30 Крышка выпускного клапана (сухарь) (170F)
F31 Сальник впускного клапана (170F)
F32 Штанга толкателя (170F)
F33 Толкатель (170F)
F34 Карбюратор (170F)
F35 Воздушный фильтр в сборе (масляная ванна) (170F)
F36 Топливный бак в сборе (170F)
F36.1 Крышка топливного бака в сборе (170F)
F37 Глушитель (170F)
F38 Прокладка дамбы карбюратора (170F)
F39 Дамба карбюратора (170F)
F40 Прокладка карбюратора (170F)
F41 Прокладка воздушного фильтра (170F)
F42 Прокладка глушителя (асбестовая) (170F)
F43-F44 Трубка топливного бака с хомутами (170F)
F45 Шестерня регулятора оборотов в сборе (170F)
F46-F53 Комплект регулятора оборотов (170F)
F54 Стартер в сборе с кожухом (170F)
F54.1 Стартер в сборе (без кожуха) (170F)
F55 Маховик (170F)
F56 Стакан стартера (170F)
F57 Крыльчатка маховика (170F)
F58 Катушка зажигания (170F)
F59 Датчик уровня масла (внутренний) (170F)
F70 Шпилька глушителя М8х35
F72 Шпилька воздушного фильтра М6х113
