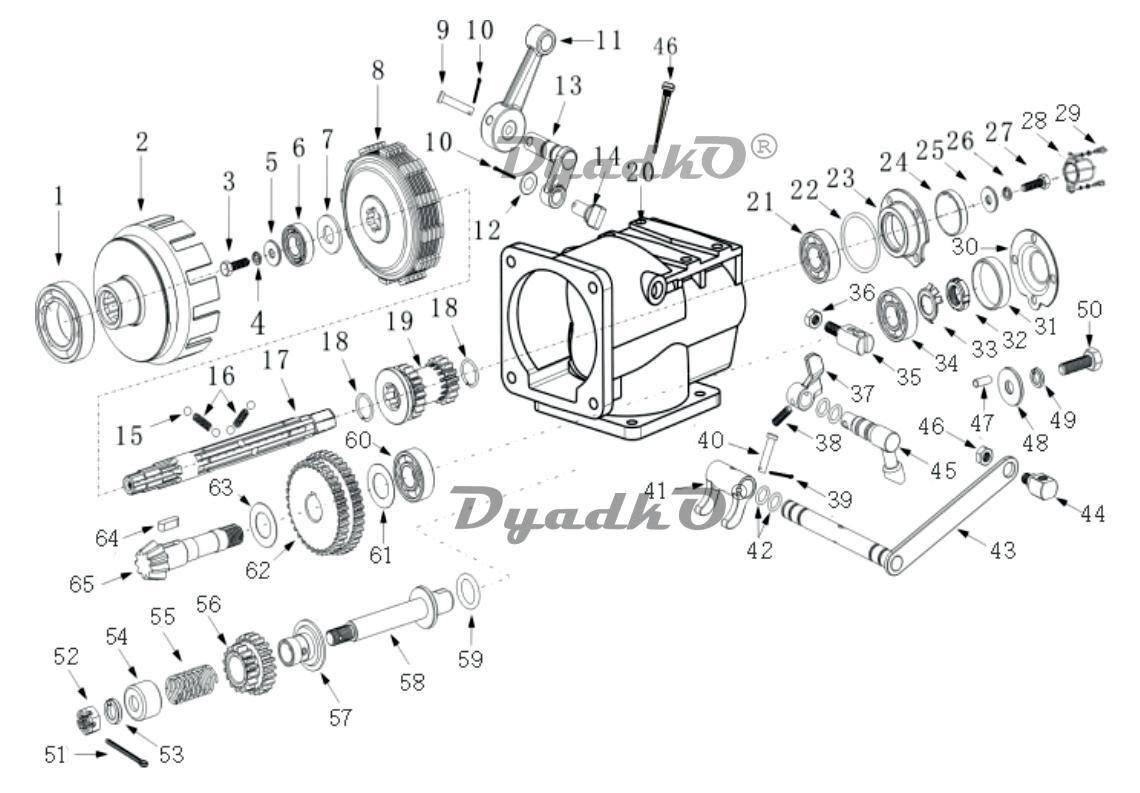

Схема PATRIOT Vegas 7 (EAN8_21003639) Коробка передач

B1 Подшипник 6007 (Ф35хФ62х14)
B2 Чашка сцепления
B6 Подшипник 6202 (Ф15хФ35х11)
B7 Шайба диска сцепления
B8 Диск сцепления
B1-B8 Чашка сцепления с диском (комплект)
B11 Тяга рычага КПП
B13 Кулиса переключения передач
B14 Вилка переключения передач
B15 Стальной шарик Ф6
B16 Пружина основного вала
B17 Основной вал
B19 Шестерня основного вала (22зуб./16зуб.)
B15-B19 Основной вал с шестерней в сборе
B20 Корпус КПП
B21 Подшипник 6001
B22 Уплотнительное кольцо Ф40х1.8
B23 Крышка основного вала
B24 Сальник крышки основного вала
B28 Защитный колпак основного вала
B30 Крышка промежуточного вала
B31 Уплотнительное кольцо промежуточного вала
B32 Круглая гайка М16
B33 Стопорная шайба промежуточного вала
B34 Подшипник 6001
B35 Седло троса заднего хода
B37 Фиксатор троса вилки заднего хода
B41 Вилка сцепления
B42 Уплотнительное кольцо Ф10х1.8
B43 Тяга вилки сцепления
B44 Фиксатор троса сцепления
B45 Тяга вилки заднего хода
B47 Штифт Ф5х10
B54 Ограничитель вала заднего хода
B55 Пружина вала заднего хода
B56 Шестерня вала заднего хода (16зуб./20зуб.)
B57 Выжимная пластина передачи заднего хода
B58 Вал заднего хода
B59 Уплотнительное кольцо Ф18х1.8
B51-B59 Вал заднего хода в сборе с шестерней
B60 Подшипник конический
B62 Шестерня промежуточного вала
B64 Шпонка промежуточного вала
B65 Промежуточный вал
B60- B65 Промежуточный вал в сборе с шестерней и подшипником
B1-B65 КПП в сборе
