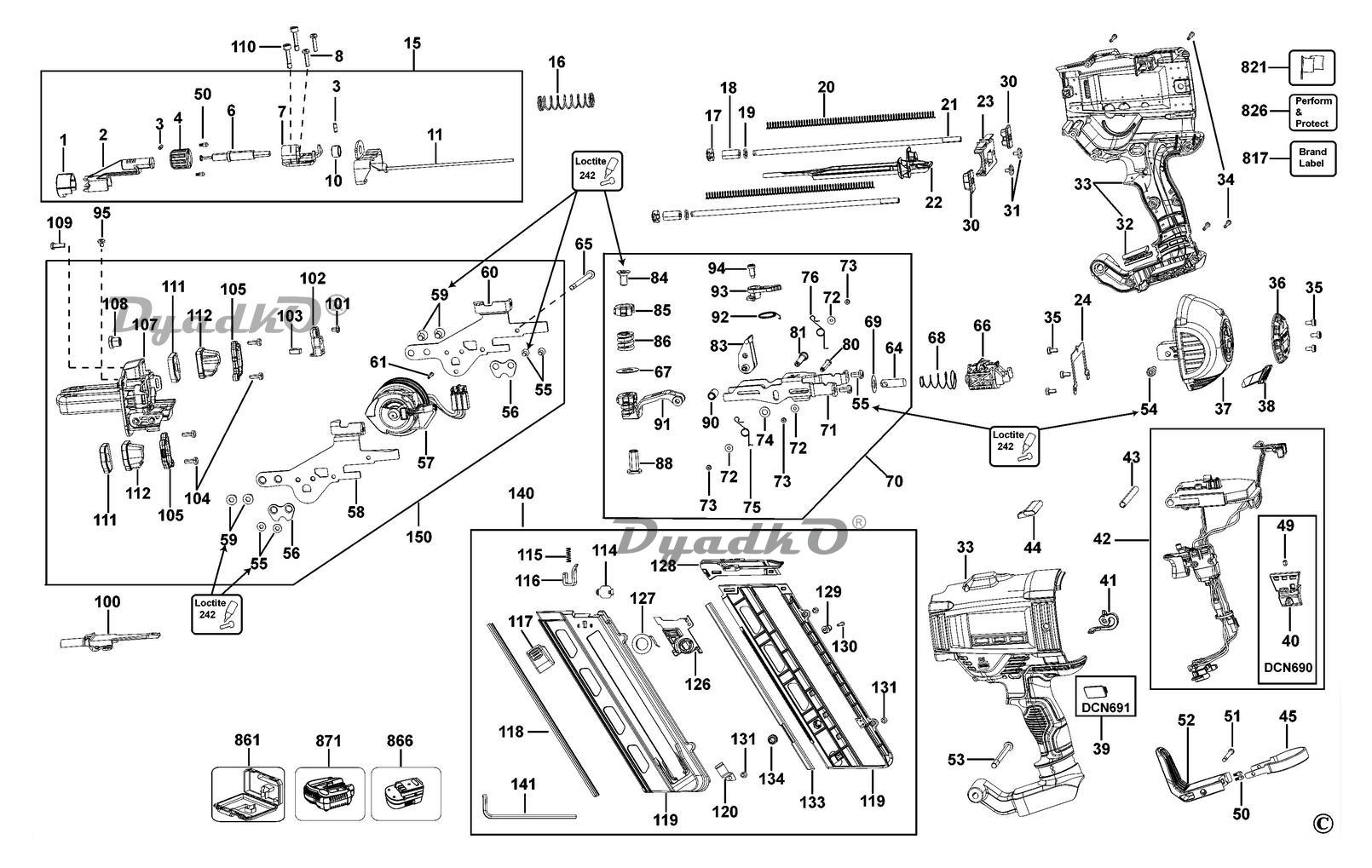

Схема DEWALT DCN690 (Type 1)

1 МЯГКИЙ БЕЗОПАСНЫЙ НАКОНЕЧНИК; ;
2 РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ; ;
3 ЦИЛИНДРИЧЕСКИЙ ШТИФТ; ;
4 РЕГУЛЯТОР ГЛУБИНЫ; ;
6 ВАЛ; ;
7 ОПОРА; ;
8 ВИНТ ; ;
10 ВТУЛКА; ;
11 ЗАЩЁЛКА В СБОРЕ; ;
15 ОГРАНИЧИТЕЛЬ ГЛУБИНЫ В СБОРЕ; ;
16 ПРУЖИНА; ;
17 КОЛПАЧОК; ;
18 УПОР; ;
19 ШАЙБА; ;
20 ПРУЖИНА СЖАТИЯ ; INCL. 2 SPRINGS;
21 НАПРАВЛЯЮЩАЯ; ;
22 ПРОФИЛЬ; ;
23 КОЛПАЧОК; ;
24 ПЛАСТИНА; ;
30 УПОР ; ;
31 ВИНТ ; ;
32 ВСТАВКА; ;
33 СОСТАВНОЙ КОРПУС; ;
34 ВИНТ ; ;
35 ВИНТ ; ;
36 КРЫШКА ; ;
37 ТОРЦЕВАЯ КРЫШКА; ;
38 ОКНО; LED;
40 ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ ; ;
41 ПРИВОД; ;
42 БЛОК ЭЛЕКТРОНИКИ И ВЫКЛЮЧАТЕЛЬ; Bump + Seq;
43 ПРОСТАВКА; ;
44 РАЗБЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ; ;
45 ЗАЖИМ; ;
49 СТОПОР; ;
50 СТОПОР; ;
51 ВИНТ ; ;
52 КРЮК; ;
53 ВИНТ ; ;
54 ВИНТ ; ;
55 ВИНТ ; ;
56 ПРИЖИМНАЯ ПЛАНКА; ;
57 MOTOR SA 18V ; ;
58 РАМА ЛЕВ.; ;
59 ВИНТ; ;
60 РАМА ПР.; ;
61 ВИНТ ТОРКС; ;
64 ШТИФТ; ;
65 ВИНТ ; ;
66 ЭЛЕКТРОМАГНИТ В СБОРЕ ; ;
67 ШАЙБА ; ;
68 ПРУЖИНА; ;
69 ШАЙБА; ;
70 ОСЬ И КАРЕТКА В СБОРЕ; ;
71 КАРЕТКА; ;
72 ШАЙБА; ;
73 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ;
74 ШАЙБА; ;
75 ПРУЖИНА ЛЕВ.; ;
75 ПРУЖИНА ЛЕВ.; ;
76 ПРУЖИНА ПР.; ;
80 ШТИФТ; ;
81 ШТИФТ; ;
83 РОЛИК В СБОРЕ ; ;
84 ВИНТ; ;
85 КОЛПАЧОК; ;
86 ПРУЖИНА ; ;
88 ВСТАВКА; ;
90 ВТУЛКА ; ;
91 ЛУЧ ; ;
92 ТОРСИОННАЯ ПРУЖИНА; ;
93 РЫЧАГ; ;
94 ВИНТ ; ;
95 ВИНТ ; ;
100 ВСТАВКА; ;
101 ВИНТ ; ;
102 ДЕРЖАТЕЛЬ; ;
103 МАГНИТ; ;
104 ВИНТ; ;
105 СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ; ;
107 ОТЛИВКА; ;
108 ВТУЛКА; ;
109 ВИНТ ; M4.55x13 T20;
110 ВИНТ ; ;
111 АМОРТИЗАТОР ; ;
112 УПОР ; ;
114 СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ; ;
115 ПРУЖИНА СЖАТИЯ; ;
116 БЛОКИРУЮЩЕЕ УСТРОЙСТВО ; ;
117 КНОПКА ФИКСАТОРА; ;
118 ЗАЖИМ; ;
119 МАГАЗИН; ;
120 БЛОКИРОВКА РЫЧАГА; ;
126 ТОЛКАТЕЛЬ; ;
127 ПРУЖИНА В СБОРЕ; ;
128 КРЫШКА МАГАЗИНА; ;
129 ВСТАВКА; ;
130 ВИНТ; ;
131 ВИНТ ; ;
133 ГИЛЬЗА; ;
134 ГАЙКА; ;
140 МАГАЗИН В СБОРЕ; ;
141 ШЕСТИГРАННЫЙ КЛЮЧ; ;
150 ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ С КРЕПЛЕНИЕМ; ;
817 ЯРЛЫК ПРОИЗВОДИТЕЛЯ; ;
821 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; ;
826 ЭТИКЕТКА; ;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; ;
866 АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч; DCB182-XE DCN690M2;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCS565P2-QW;
