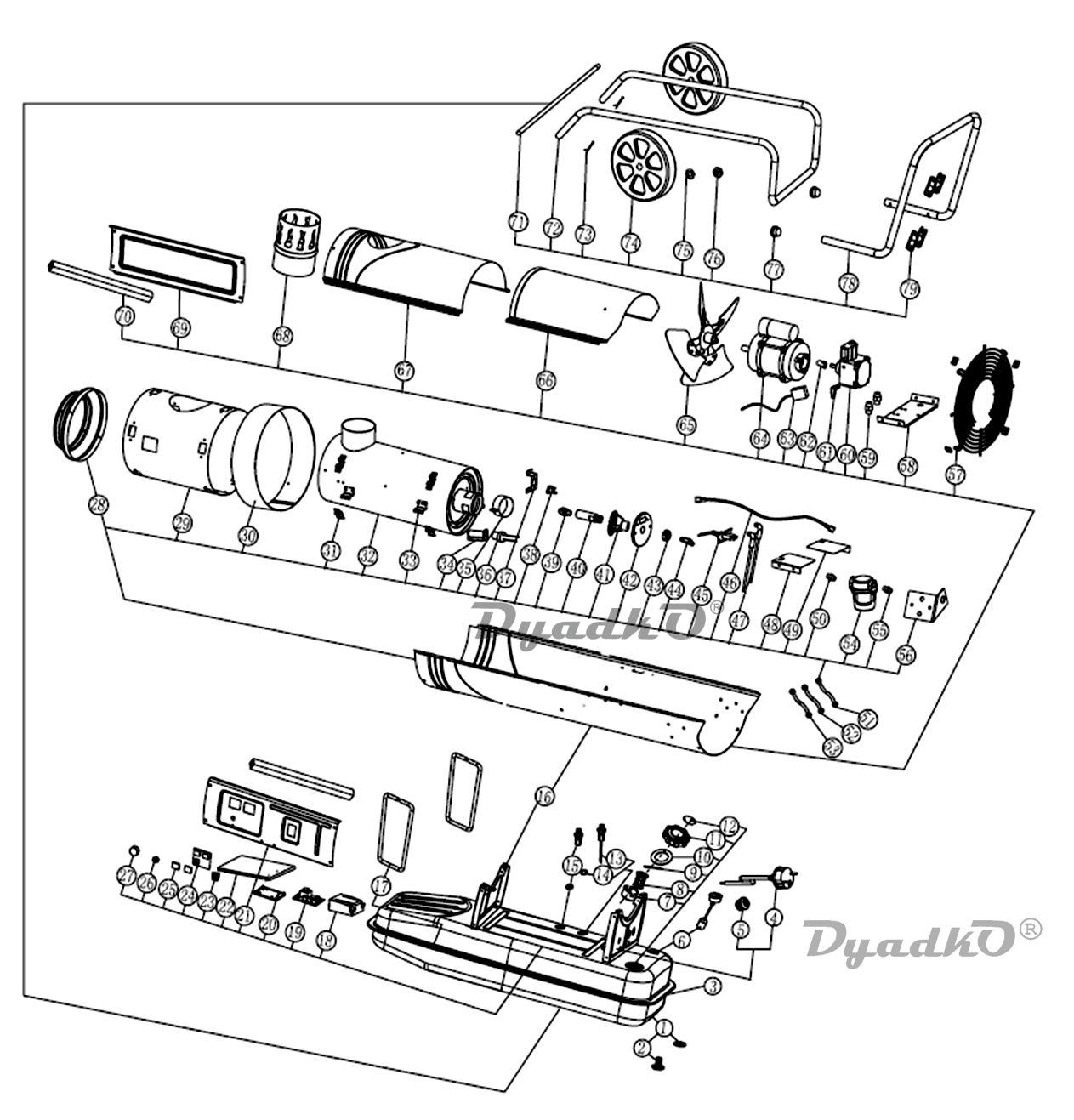

Схема BALLU BHDN-50 BHDN-50, BHDN-80 (2017 год выпуска)

1 Уплотнение сливной пробки
2 Сливная пробка
3 Топливный бак
4 Сетевой кабель
5 Фиксатор сетевого кабеля
6 Указатель уровня топлива
7 Держатель топливного фильтра
8 Топливный фильтр впускной
9 Шплинт крышки
10 Уплотнение крышки бака
11 Крышка бака
12 Крышка удаления паров
13 Штуцер с топливозаборником
14 Уплотнительное кольцо штуцера
15 Штуцер возвратного топливопровода с уплотнением
16 Нижняя часть корпуса
17 Кронштейн
18 Трансформатор
19 Плата
20 Кронштейн платы
21 Панель управления
22 Кронштейн трансформатора
23 Выключатель
24 Дисплей
25 Окно дисплея
26 Регулировочная гайка
27 Рукоятка капиллярного термостата
28 Выходной диффузор
29 Изоляционный кожух
30 Опорное кольцо корпуса
31 Фиксатор изоляционного кожуха
32 Камера сгорания
32 Камера сгорания
33 Кронштейн изоляционного кожуха
34 Кронштейн фотоэлемента
35 Кольцо регулировки воздуха
36 Фотоэлемент
37 Кронштейн защитного термостата
38 Защитный термостат
38 Защитный термостат
39 Форсунка
39 Форсунка
40 Держатель форсунки
41 Вихревой диск / завехритель
42 База горелки
43 Гайка
44 Штуцер
45 Электрод
46 Топливопровод
47 Высоковольтный кабель
48 Левый дефлектор
49 Правый дефлектор
50 Штуцер фильтра малый
51 Топливопровод 350мм
52 Топливопровод 350мм
53 Топливопровод 400мм
54 Топливный фильтр
55 Штуцер фильтра
56 Кронштейн фильтра
57 Защитная решетка
58 Кронштейн двигателя
59 Штуцер топливного фильтра
60 Топливный насос в сборе
61 Угловой штуцер
62 Втулка привода топливного насоса
63 Кабель клапана топливного насоса
64 Двигатель
65 Крыльчатка
66 Верхняя передняя часть корпуса
67 Верхняя задняя часть корпуса
68 Разъем дымоходов
69 Боковая панель
70 Водонепроницаемая прокладка / уплотнитель крышки доступа
71 Ось колес
72 Подножка
73 Шплинт
74 Колесо с крышкой
75 Шайба
76 Пистон
77 Заглушка трубки
78 Транспортировочная рукоятка
79 Держатель сетевого кабеля
_ Задний упор
_ Гайка топливопровода
_ Передний упор
_ Уплотнение гайки топливопровода
