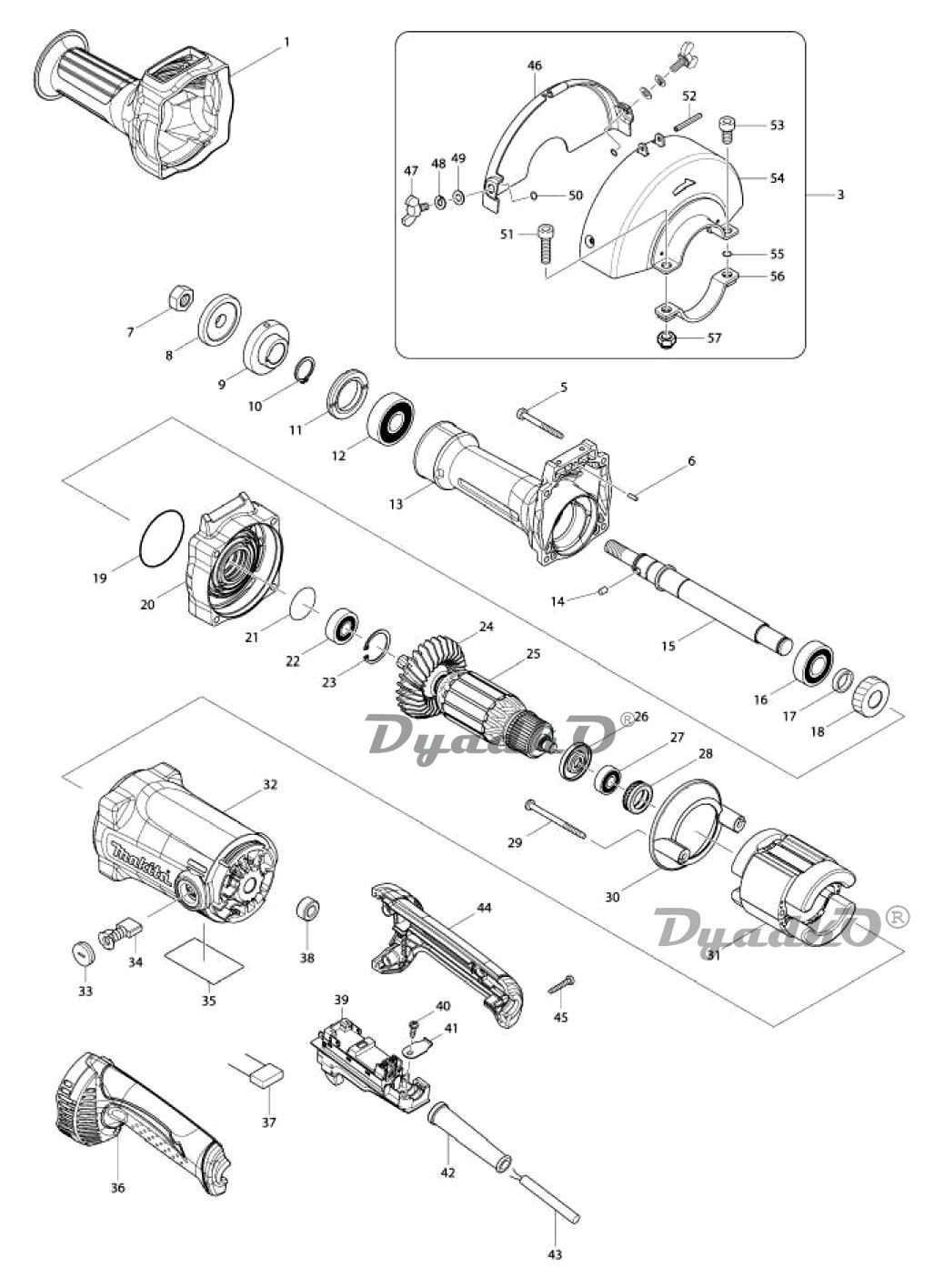

Схема MAKITA GS6000

1 Изоляционная втулка; ;
3 Кожух диска 150; INC. 46-57;
5 Самонарез. винт, фланец PT5X50; ;
6 Шпилька 3; ;
8 Гайка прижимная 14-45; ;
9 Внутренний фланец 50; ;
10 Стопорное кольцо S-20 HR4000C/; ;
11 Фиксатор подшипника 31-48; ;
12 Подшипник 6204LLB; ;
13 Крышка корп.редуктора; ;
14 Шпилька 5; ;
15 Шпиндель; ;
16 Подшипник 17/40; ;
17 Кольцо резиновое 17; ;
18 Косозубая шестерня 47; ;
19 О-кольцо 53 резиновое; ;
20 Крышка корп.редуктора; ;
21 О-кольцо 31; ;
22 Подшипник 12/32; ;
23 Стопорное кольцо R-32 9555NB/; ;
24 Крыльчатка 80; ;
25 Ротор в сборе 240В; INC. 24,26,27;
26 Изоляционная шайба; ;
27 Подшипник 10/26; ;
28 Резиновое кольцо 26 для 1806B/; ;
29 Самонарез. винт, фланец PT5X70; ;
30 Защита статора; ;
31 Cтатор в сбоpe 240В; ;
32 Корпус мотора GA7050; ;
33 Колпачок щеткодержателя 7-18; ;
34 Угольные щетки CB-204 автооткл; ;
35 GS6000 NAME PLATE; ;
36 Рукоятка в сборе; INC. 44;
37 Фильтр помех к 9067/9027/9079/; ;
38 Фильтр MHW710; ;
39 Выключатель; ;
40 Самонарезающий винт 4X14; ;
41 Фиксатор кабеля для GA7020/; ;
42 Усилитель кабеля 9.3-90 2030/; ;
042-1 Усилитель кабеля 10-90 к 2708/; ;
43 Кабель резиновый 1.0-2-2.5; ;
44 Рукоятка в сборе; INC. 36;
45 Самонарез. винт, фланец 4X25; ;
46 Крышка корпуса; ;
47 Болт-барашек M6X15; ;
48 Шайба Гровера 6 к 2400B/2412N/; ;
49 Плоская шайба 6 для HR3000C/; ;
50 О-кольцо резиновое; ;
51 Болт с внутр.шестигран. М8Х30; ;
52 Пружинный штифт 4-32; ;
53 Болт с внутр.шестигран. М8Х16; ;
54 Защитный кожух металлический; ;
55 О-кольцо 6 резиновое 9200D; ;
56 Ремешок; ;
57 Шестигр.стопорная гайка М8-13; ;
A04 Диск шлифовальный 150x20x20; ;
C10 Клемма; ;
A01 Держатель ключа; ;
A02 Ключ зажимной гайки 35 9558NB/; ;
A03 Шестигранный ключ 6 для 3705/; ;
C10 Щеткодержатель; ;
