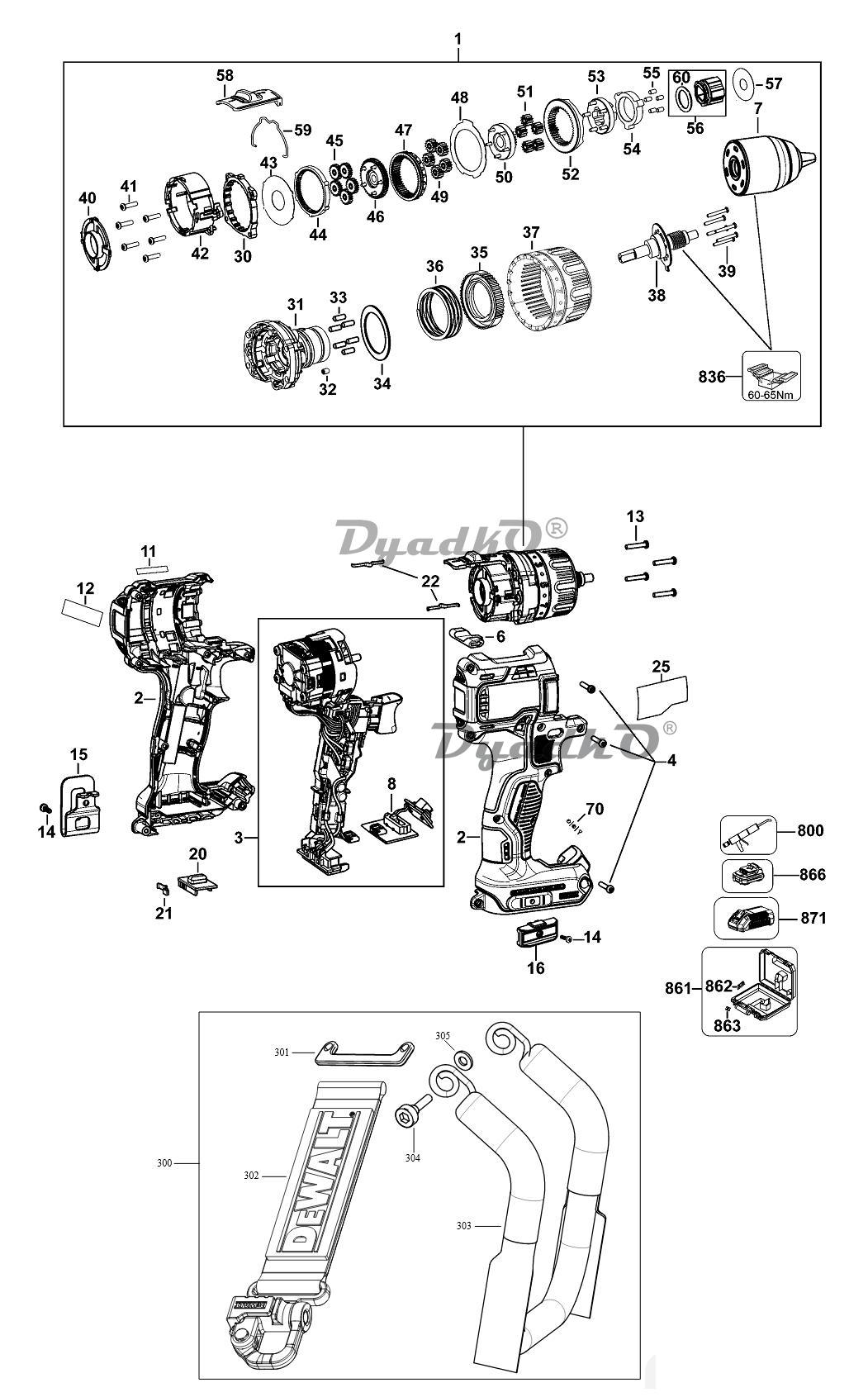

Схема DEWALT DCD791 DCD791 (Type 10)

1 РЕДУКТОР В СБОРЕ; ;
2 КОРПУС В КОМПЛЕКТЕ; ;
3 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ; ;
4 ВИНТ; ;
6 ПРИВОД ВПЕР. / НАЗ.; ;
7 БЕСКЛЮЧЕВОЙ ПАТРОН; ;
8 СВЕТОДИОДНЫЙ ИНДИКАТОР; ;
11 ЭТИКЕТКА; ;
12 ЭТИКЕТКА; ;
13 ВИНТ; ;
14 ВИНТ; ;
15 КРЮК; ;
16 ДЕРЖАТЕЛЬ БИТ; ;
20 ПЕРЕКЛЮЧАТЕЛЬ; ;
21 СТОПОР; ;
22 ПЛАСТИНЧАТАЯ ПРУЖИНА; ;
25 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; ;
30 КОЛЬЦО; ;
31 КОРПУС РЕДУКТОРА В СБОРЕ; ;
32 СТОПОР; ;
33 ШТИФТ; ;
34 ШАЙБА; ;
35 КРУТЯЩИЙ МОМЕНТ; ;
36 ПРУЖИНА; ;
37 ФЛАНЕЦ; ;
38 ШПИНДЕЛЬ В СБОРЕ; ;
39 ВИНТ; ;
40 АДАПТЕР; ;
41 ВИНТ; ;
42 КОРПУС РЕДУКТОРА; ;
43 ПЛАСТИНА; ;
44 ШЕСТЕРНЯ; ;
45 ШЕСТЕРНЯ; ;
46 ДЕРЖАТЕЛЬ В СБОРЕ; ;
47 ШЕСТЕРНЯ; ;
48 ШАЙБА; ;
49 ШЕСТЕРНЯ; ;
50 ДЕРЖАТЕЛЬ В СБОРЕ; ;
51 ШЕСТЕРНЯ; ;
52 ШЕСТЕРНЯ; ;
53 ДЕРЖАТЕЛЬ В СБОРЕ; ;
54 СТОПОРНОЕ КОЛЬЦО; ;
55 РОЛИК; ;
56 УДАРНЫЙ УЗЕЛ В СБОРЕ; ;
57 ШАЙБА; ;
58 ПЕРЕКЛЮЧАТЕЛЬ; ;
59 СТАЛЬНАЯ ПРОВОЛОКА; ;
60 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ;
70 ЭТИКЕТКА; ;
300 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; ;
301 РЕМЕНЬ С КРЮКОМ; ;
302 КРОНШТЕЙН; ;
303 ЗАЖИМ В СБОРЕ; LANYARD CLIP;
304 ВИНТ; ;
305 ШАЙБА; ;
800 КОНСИСТЕНТНАЯ СМАЗКА 100 Г; ;
800 КОНСИСТЕНТНАЯ СМАЗКА; NYE RHEOLUBE 380, 500 GRAM JAR;
836 СПЕЦИНСТРУМЕНТ INSERT; ;
836 СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG; ;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; ;
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА; ;
862 ФИКСАТОР; ;
863 ФИКСАТОР; ;
866 АККУМ. БАТАРЕЯ, 18В-2,0А*ч-36Вт*ч; ;
866 АККУМ. БАТАРЕЯ, 18В-2,0А*ч-36Вт*ч; ;
866 АККУМ. БАТАРЕЯ, 18В-3,0А*ч-54Вт*ч; ;
866 АККУМ. БАТАРЕЯ, 18В-5,0А*ч-90Вт*ч; ;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCS565P2-QW;
