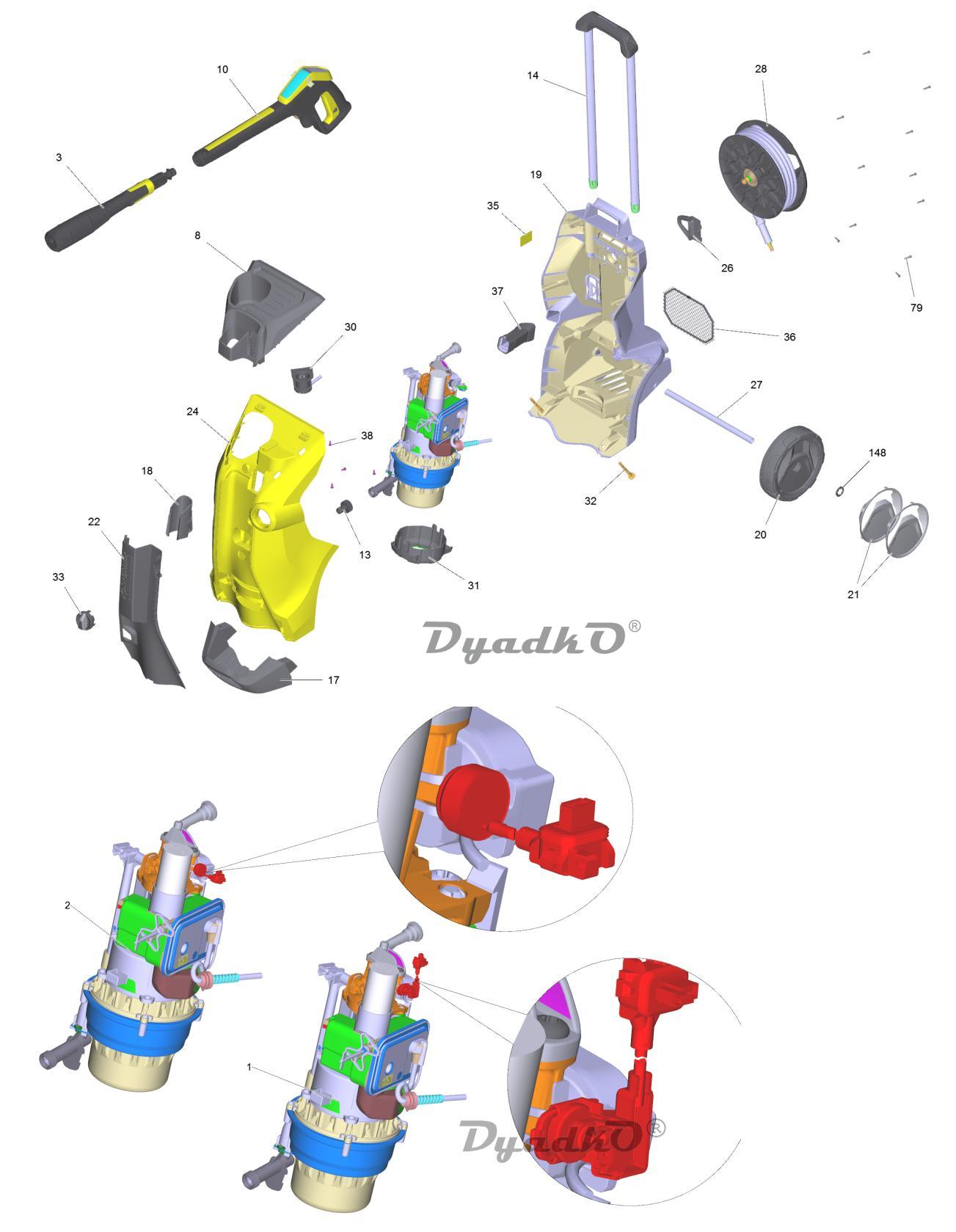

Схема (деталировка) минимойки (бытовые мойки) KARCHER K 7 Premium Full Control Plus (1.317-130.0) Общая схема. Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Насосный агрегат комплектный K7 FC *EU 2017 (DS); ; ВЕРСИЯ 2;
2	Насосный агрегат комплектный K7 *EU 2017; ; ВЕРСИЯ 1;
3	Струйная трубка MJ 180 FC 3 in 1; ; ;
8	Кожух верхний; ; ;
10	G 180 Q Full Control Plus Pistole; to Pump set Pos.1 // zu Pumpensatz Pos.1; ВЕРСИЯ 2;
10	G 180 Q Full Control Plus Pistole; to Pump set Pos.2 // zu Pumpensatz Pos.2; ВЕРСИЯ 1;
13	Соединительный элемент 3/4; ; ;
14	Pучка комплектный; ; ;
17	Опора; ; ;
18	Кронштейн; ; ;
19	Часть корпуса мойки к7; ; ;
20	Колесо D200; ; ;
21	З/ч для колеса экран; ; ;
22	Экран фронтальный; ; ;
24	Крышка K7 FC; ; ;
26	Внешний шлангопровод; ; ;
27	Ось L=310; ; ;
28	Барабан для намотки шланга ВД комплектны; ; ;
30	Платформа для держания RM в сборе; ; ;
31	Держатель насосного агрегата; ; ;
32	Болт основания; ; ;
33	Ручка-переключатель черная 2К; ; ;
35	Предупредительная надпись новый; ; ;
36	Решётка; ; ;
37	Направление шланга; ; ;
38	Винт 4x12 -10.9-R2R (IN6RD); ; ;
79	Винт 4,2x22; ; ;
148	Стопорная шайба; ; ;
