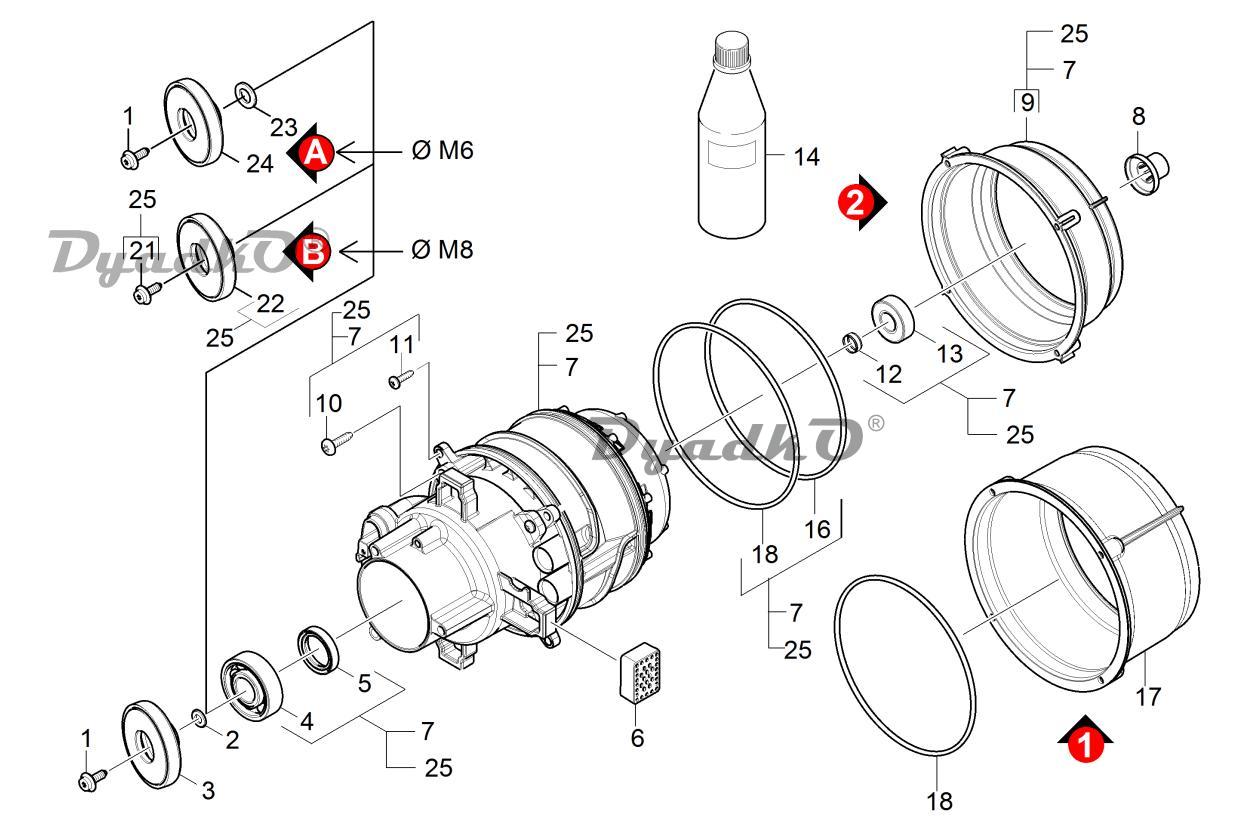

Схема KARCHER K 7 Premium Car (1.168-610.0) Мотор 2

1 Винт с цилиндрической головкой M6х19; ; ;
2 Шайба; 1.168-609.0; действителен с 12748;
3 Наклонная шайба 11А28'; 1.168-609.0; действителен с 12748;
3 Косая шайба; 1.168-609.0; действителен до 12747;
4 Угловой шарикоподшипник; ; ;
4 Шарикоподшипник 6303-St DIN 625; 1.168-609.0; действителен с 12748;
5 Уплотнение вала; ; ;
5 Радиальное уплотнение вала A17x35x7; 1.168-609.0; действителен с 12748;
6 Уплотнение; ; ;
7 Двигатель K6 WCM; 1.168-603.0 /-609.0; действителен с 12748;
7 Мотор K7; 1.168-603.0 /-609.0; действителен до 12747;
7 Двигатель для K7; 1.168-606.0; ;
8 Крышка вала WCM K6/7; ; ;
9 Наружный конус расхода воды K6 WCM; 1.168-609.0; действителен с 12748;
9 Наружный конус K7 W; ; ;
10 Винт M 5x 20-St-; ; ;
12 Распорное монтажное кольцо 15х6; ; ;
13 Шарикоподшипник 6202-2RS; ; ;
14 Моторное масло (1 л); ; ;
16 Уплотнительное кольцо; 1.168-609.0; действителен с 12748;
16 Уплотнительное кольцо D130x5; ; ;
17 Кожух MG WCM D117; ; ;
18 Кольцо 146x5 мм; ; ;
18 Кольцо кругл.сечения D140x5; 1.168-609.0; действителен с 12748;
21 Болт с шайбой M8x16; 1.168-601.0/-602.0/-603.0/-604.0/-606.0/-607.0 /-608.0 /-610.0; VERSION B ØM8;
22 Упорное кольцо oscillante; 1.168-601.0 /-602.0 /-604.0 /-606.0/-607.0 /-608.0 /-610.0; VERSION B ØM8;
22 Косая шайба 10°40' c/imballo; 1.168-603.0; VERSION B ØM8;
23 Шайба; 1.168-601.0/-602.0/-603.0/-604.0/-606.0/-607.0 /-608.0 /-610.0; VERSION A ØM6;
24 Упорное кольцо oscillante 1.168-603.0; ; VERSION A ØM6;
24 Упорное кольцо oscillante; 1.168-601.0 /-602.0 /-604.0 /-606.0/-607.0 /-608.0 /-610.0; VERSION A ØM6;
25 Двигатель для K7 1; 1.168-601.0 /-602.0 /-604.0 /-607.0/-608.0 /-610.0; VERSION B;
