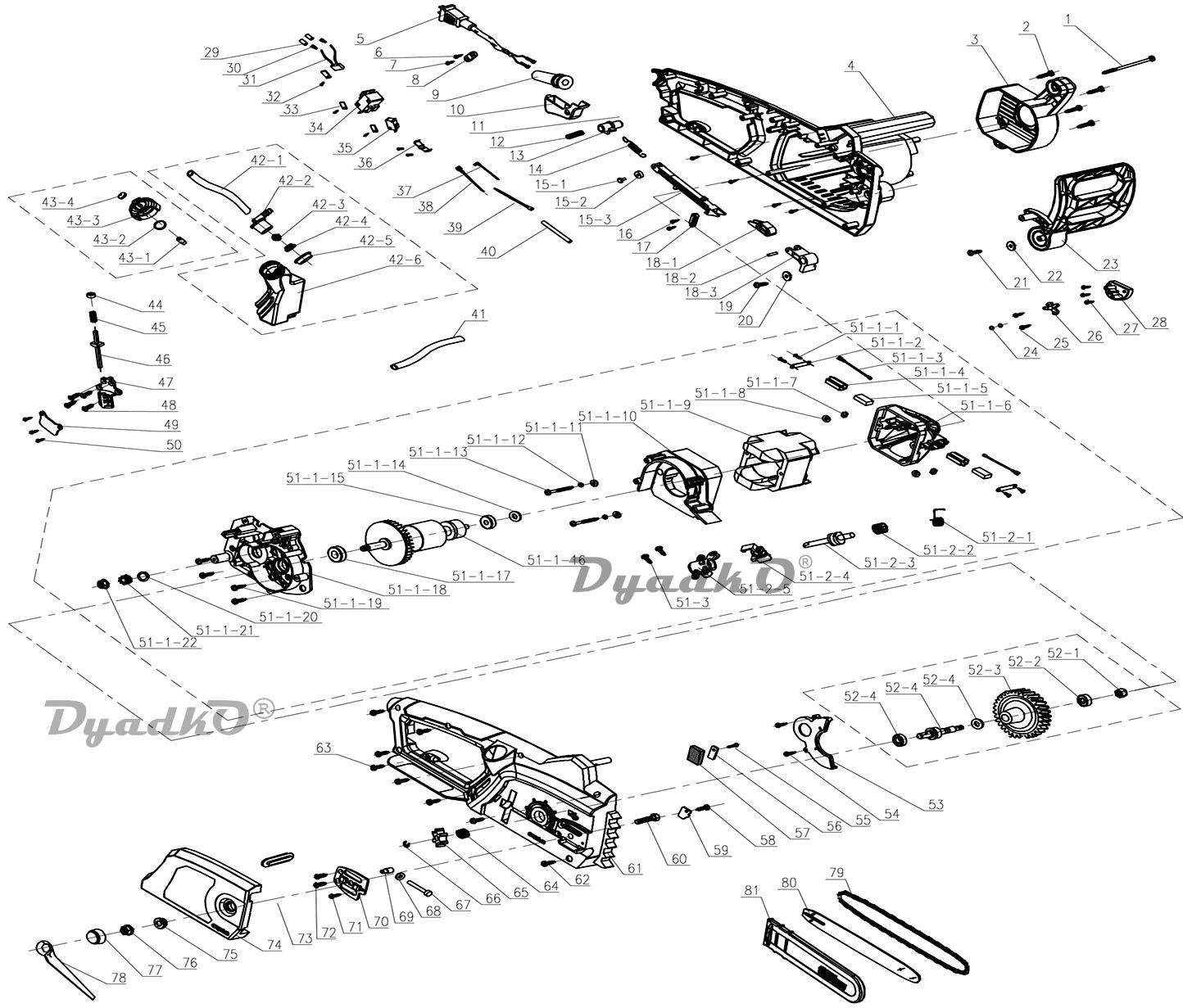

Схема DDE CSE 1814

3 Крышка корпуса статора
4 Корпус двигателя левая часть
5 Шнур сетевой
10 Кнопка выключателя
13 Кнопка блокировки выключателя
18 Рычаг передний тяги выключателя
22 Шайба натяжителя цепи
23 Ручка-рукоятка тормоза
24 Кольцо уплотнительное
26 Деталь рукоятки тормоза
28 Держатель детали рукоятки тормоза
34 Выключатель
35 Выключатель микровыключатекль
42 Бак масляный
43 Пробка маслобака
45 Пружина рычага тормоза
46 Рычаг тормоза
47 Пластина рычага тормоза
51 Двигатель в сборе с маслонасосом
51-1 Двигатель в сборе
51-1-4 Щеткодержатель
51-1-5 Щетка графитовая
51-1-10 Пыльник статора
51-1-18 Промщит
51-1-22 Гайка шины
51-2 Маслонасос
52 Шестерня редуктора большая с валом
52-1 Гайка шестерни ротора малой
52-7 Подшипник 6800
53 Крышка
60 Болт крепления шины
61 Корпус двигателя правая часть
64 Пружина сцепления
65 Звездочка ведущая
66 Кольцо стопорное ведущей звездочки
67 Винт натяжителя
68 Шайба натяжителя цепи
69 Натяжитель цепи
70 Щиток шины
74 Крышка шины
75 ______
76 Гайка шины
79 Цепь
80 Шина
81 Чехол шины
