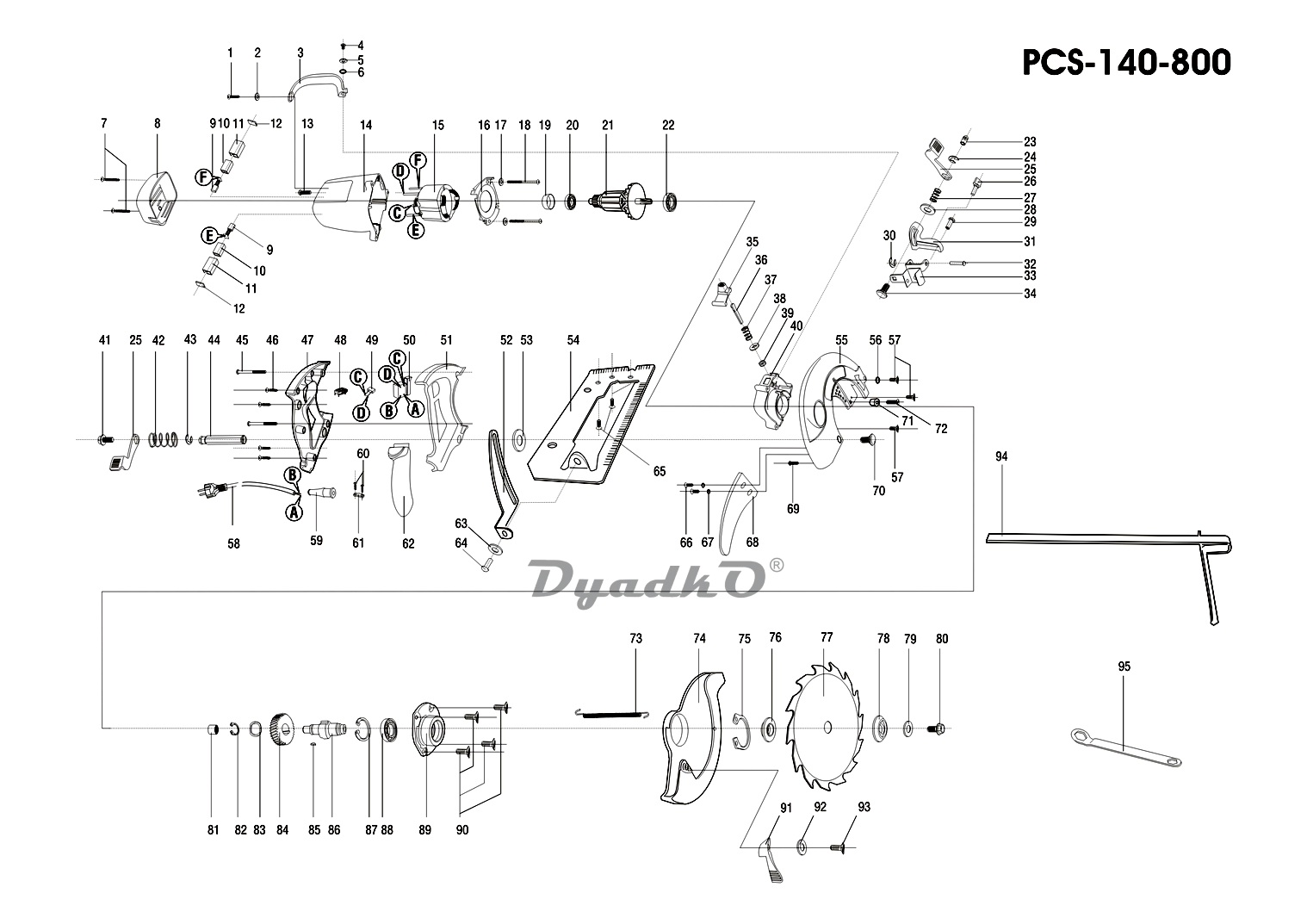

Схема URAGAN PCS-140-800

1 Саморез 4х18 PH2
2, 17 Шайба D4
3 Ручка
4 Винт М5х17 T20
5, 56, 67 Шайба-гровер D5
6 Шайба D5
7, 46 Саморез 4x18 T20
8 Крышка задняя
9 Щетка угольная
10 Гильза щеткодержателя
11 Корпус щеткодержателя
12 Крышка щеткодержателя
13 Винт М5х28 T20
14 Корпус статора
15 Статор
16 Защита статора
18 Саморез 4х62 PH2
19 Втулка каучуковая
20 Подшипник шариковый 607-2RS (19х7х6)
21 Ротор (z=5)
22 Подшипник шариковый 6000-2RS (26х10х8)
23 Гайка М8 левая
24, 43 Кольцо стопорное D12
25 Рычаг
26 Винт-барашек М6
27, 42 Пружина
28, 53 Шайба D17 D8,5 h2
29 Заклепка
30 Кольцо разжимное D7
31 Кронштейн
32 Палец L49 D8
33 Скоба
34 Винт специальный М8х29 левый
35 Кнопка фиксатора вала
36 Фиксатор вала
37 Пружина
38 Шайба
39 Пыльник
40 Промщит
41, 80 Болт М8х22
44 Фиксатор
45 Винт M5х58 T20
47 Ручка левая часть
48 Катушка индукторная
49 Конденсатор 0,22 мкФ
50 Выключатель FA4-7/2 7(7)A 250V~ 5E4
51 Ручка правая часть
52 Глубиномер
54 Стол
55 Кожух
57 Винт M5x12 T20
58 Шнур сетевой резин, 2х1,0мм, 2м
59 Воротник шнура
60 Саморез 4х16 PH2
61 Прижим шнура
62 Накладка
63 Шайба
64 Заклепка
65, 93 Винт M5x10 T20
66 Винт М5х19 РН2
68 Нож расклинивающий
69 Винт М4х18 PH2
70 Винт специальный М8х23
71 Отбойник резиновый
72 Винт М6х19 РН2
73 Пружина подвижного кожуха
74 Кожух диска подвижный
75 Кольцо разжимное D39мм
76 Шайба прижимная
77 Диск пильный
78 Шайба прижимная
79 Шайба D24 D8,5 h2
81 Подшипник игольчатый НК081408 (14х8х8)
82 Кольцо разжимное D11
83 Кольцо пружинное D18 D13
84 Шестерня
85 Шпонка 9x4x3
86 Шпиндель
87 Кольцо стопорное сжимное D37
88 Подшипник шариковый 6003-2RS (35х17х10)
89 Фланец
90 Винт М4х12 PH2
91 Рычаг
92 Шайба D14 d5 h1
94 Линейка-упор
95 Ключ накидной №13
96 Кольцо пружинное D12 D8
_ Отсутствует
_ Отсутствует (для профи, металлу, болгарки)
_ Шайба
_ Болт
_ Отсутствует
_ Отсутствует
_ Отсутствует
_ Отсутствует
