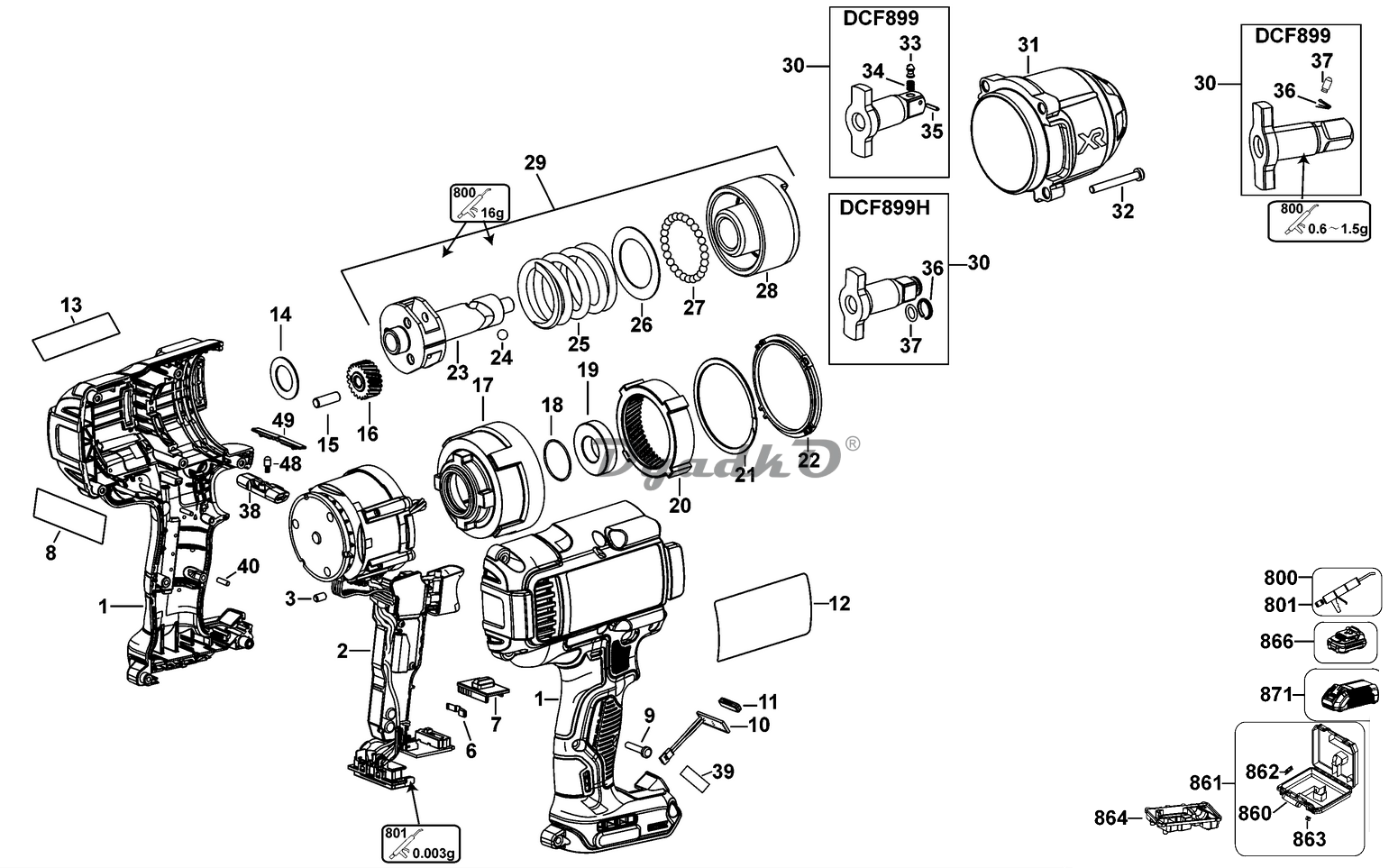

Схема DEWALT DCF889 DCF889 (Type 3)

1 КОРПУС В КОМПЛЕКТЕ; EURO; ;
2 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ; ; ;
3 РЕЗИНОВАЯ ПОДУШКА; 4.5x8.0mm; ;
6 СТОПОР; ; ;
7 ПЕРЕКЛЮЧАТЕЛЬ; ; ;
8 ЭТИКЕТКА; BRUSHLESS; ;
9 ВИНТ; ; ;
10 СВЕТОДИОДНЫЙ ИНДИКАТОР; ; ;
11 ЛИНЗА; ; ;
12 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; DCF899H Euro Type 3; DCF899H;
12 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; DCF899 Type 3 EU; DCF899;
13 ЭТИКЕТКА; 18V; ;
14 ШАЙБА; ID 17.14 OD 28 x 1.0; ;
15 ШТИФТ; ; ;
16 ШЕСТЕРНЯ; HELICAL; ;
17 КОРПУС РЕДУКТОРА; ; ;
18 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; 25.12 x 1.78; ;
19 ПОДШИПНИК; 17.0 x 35.0 x 8.0; ;
20 ШЕСТЕРНЯ; HELICAL; ;
21 КОЛЬЦО; ; ;
22 УПЛОТНЕНИЕ; ; ;
23 ДЕРЖАТЕЛЬ В СБОРЕ; ; ;
24 ШАРИК СТАЛЬНОЙ; 1/4 INCH; ;
25 ПРУЖИНА; ; ;
26 УПОРНАЯ ШАЙБА; ; ;
27 BALL STEEL 3/16"; 3\16 inch; ;
28 УДАРНЫЙ УЗЕЛ; ; ;
29 УДАРНЫЙ УЗЕЛ; PKGD N766850; ;
30 ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ; Type 3 to Type 4; DCF899H;
30 НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; ; DCF899;
31 ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ; Type 3 to Type 4; DCF899H;
31 ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ; Ty3-Ty4 ANVIL/NOSE; DCF899;
32 SCREW.TEMP; M4.55x38 PLASTITE; ;
33 СТОПОР; Chamfered Pin; DCF899;
34 ПРУЖИНА; ; DCF899;
35 ЦИЛИНДРИЧЕСКИЙ ШТИФТ; ; DCF899;
36 СТОПОРНОЕ КОЛЬЦО; ; DCF899H;
36 ПРУЖИНА; ; DCF899;
37 СТОПОР; ; DCF899;
37 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; DCF899H;
38 ПРИВОД ВПЕР. / НАЗ.; ; ;
39 ЭТИКЕТКА; ; ;
40 ЦИЛИНДРИЧЕСКИЙ ШТИФТ; Dia 2.5mm x 10.9mm; ;
41 ШАЙБА; ; ;
48 СТОПОР; ; ;
49 СТОПОР; FWD/REV; ;
800 GREASE 150 GMS; G-2008 Molykote; 0.016g;
801 КОНСИСТЕНТНАЯ СМАЗКА; NYE Nyogel 760G 30ml; Battery terminals;
860 РУКОЯТКА; ; ;
866 АККУМУЛЯТОРНАЯ БАТАРЕЯ, 18 В - 5,0 Ач - 90WH; Li-Ion - DCB184-XJ; P2;
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ; DCB115-QW - 4.0A; ;
