СВД-1350П (JH)

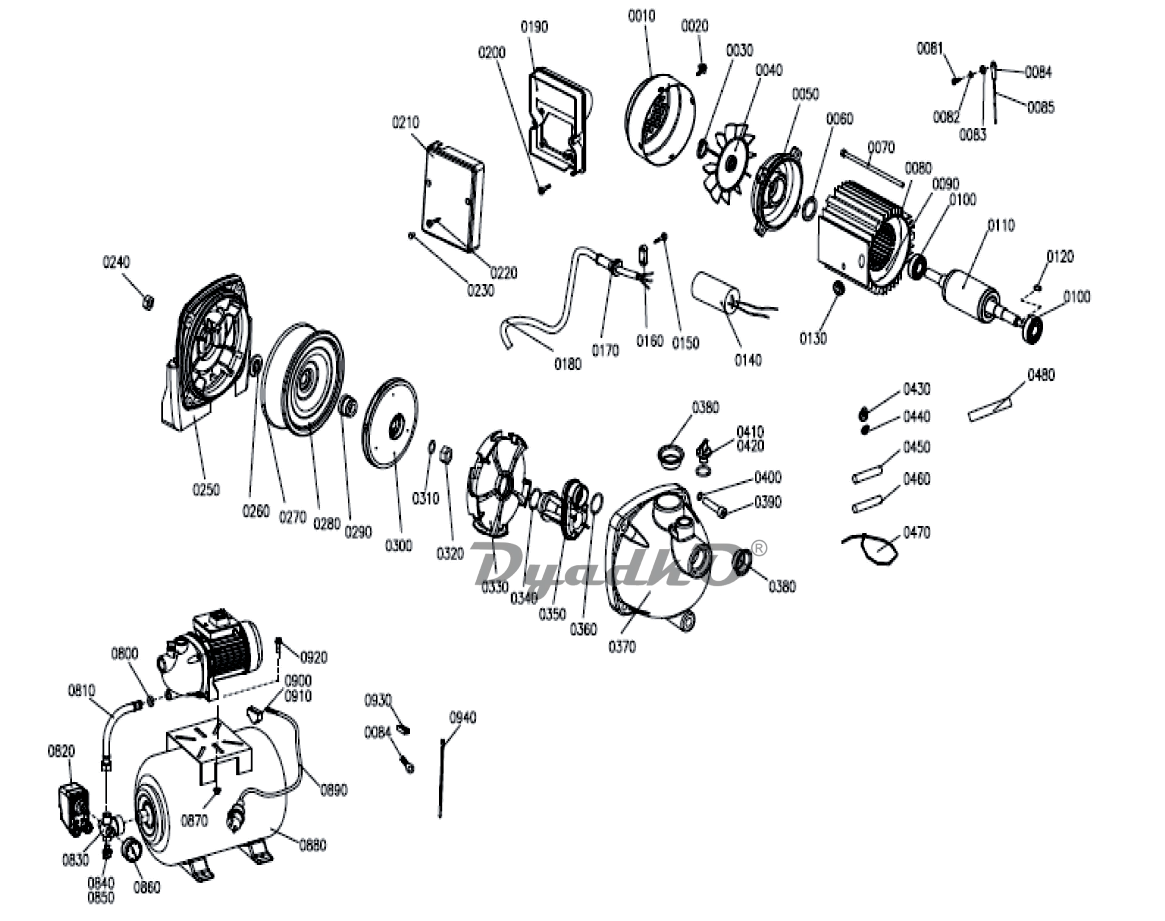

Схема КАЛИБР СВД-1350П (JH) СВД-1350П (JH) с ноября 2019
10
Крышка вентилятора
20
Винт
30
Кольцо стопорное 12 (нар.)
40
Вентилятор
50
Крышка статора
60
Шайба волнистая
70
Болт
80+90
Статор в сборе
81
Шит
82
Шайба
83
Шайба пружинная
84
Клемма
85
Кабель заземления
100
Подшипник 6202-2Z
110
Якорь под шпонку L=217; ф4б,5*91,5
120
Шпонка призматическая 4*4*8
130
Втулка резиновая
140
Конденсатор 20 мкФ/450В (с проводами)
150
Шит
160
Зажим кабеля
170
Бандаж кабеля
180
Кабель питания
190
Коробка клеммная
200
Винт
210
Крышка коробки клеммной
220
Винт
230
Пробка резиновая
240
Гайка
250
Основание насоса
260
Сальник резиновый 012x18x3/2
270
Кольцо резиновое 0140*3,5
280
Крышка крыльчатки
290
Сальник пружинный 301-12Р + кольцо керам. 14*26*5,5 (комплект)
300
Крыльчатка под шпонку
310
Шайба
320
Гайка
330
Диффузор
0330+0350
Диффузор + Трубка Вентури (менять комплектом)
340
Кольцо резиновое 022x2
350
Трубка Вентури
360
Кольцо резиновое 027*3
370
Корпус насоса
380
Пробка транспортировочная
390
Болт М8*35 внутр. шестигр.
400
Шайба 8
410
Пробка
420
Кольцо резиновое 015*2,0
430
Колпачок изоляционный
440
Колпачок изоляционный
450
Термоусадочная трубка
460
Термоусадочная трубка
470
Стяжка
480
Трубка изоляционная
800
Кольцо резиновое 012*3
810
Трубка гибкая
820
Реле давления 1,5-3,0 бар
830
Коллектор
840
Пробка заливная
860
Манометр б бар (большой)
870
Гайка
880
Ресивер
890
{Сабель питания с вилкой
900
Прижим кабеля
910
Ножка двигателя
920
Болт
930
Клемма
940
Стяжка
950
Трубка термоусадочная
