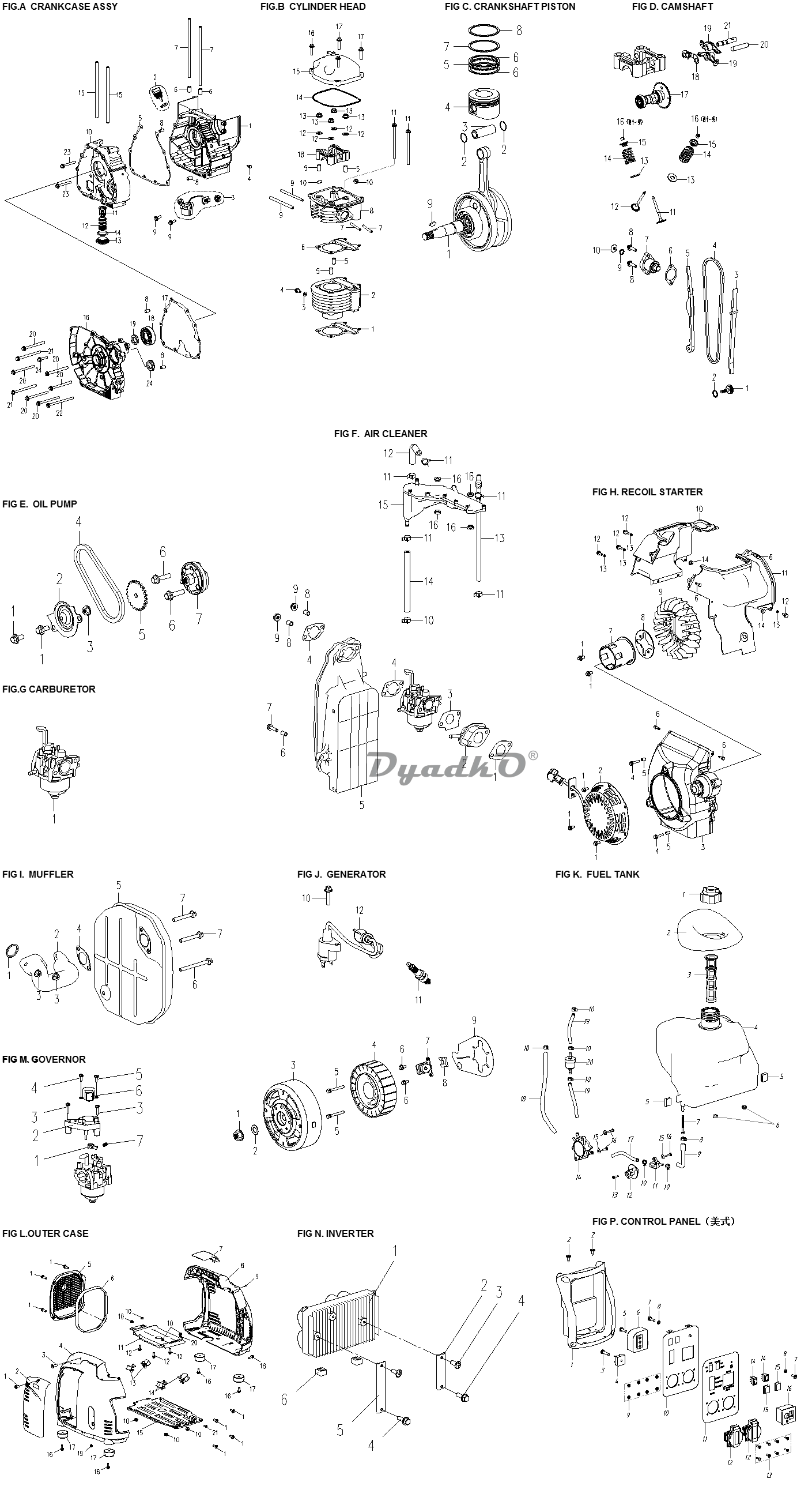

Схема ЗУБР ЗИГ-3500

1 Прокладка коллектора
1 Болт M6x12
1 Болт M6x12
1 Прокладка изолятора
1 Гайка M12x1.25
1 Коленчатый вал с шатуном в сборе
1 Болт натяжения
1* Левая часть картера корпуса коленчатого вала
1* Карбюратор в сборе
1* Прокладка цилиндра
2 Пробка залива масла
2 Стартер в сборе
2 Впускной коллектор
2 Винт M5x10
2 Крышка привода масляного насоса
2 Коллектор выпускной
2 Кольцо уплотнительное 15.2x1.5
2 Кольцо фиксирующее пальца поршня
2* Цилиндр
3 Гайка М6
3 Гайка M6
3 Направляющая цепи распределительного вала
3 Прокладка карбюратора
3 Уплотнение
3 Направляющая воздшного потока
3 Датчик уровня масла в сборе
3* Палец поршня
3* Ротор
4 Болт M6x12
4 Саморез ST4.8x9.5-F.H
4 Цепь масляного насоса
4 Прокладка воздушного фильтра
4 Цепь распределительного вала
4 Болт M5x20
4 Прокладка глушителя
4* Статор
4* Поршень
5 Вал натяжителя цепи
5 Привод масляного насоса
5 Картонная прокладка
5 Глушитель в сборе
5 Установочный штифт 10x15.7
5 Втулка
5 Фильтр воздушный в сборе
5* Маслосъемное кольцо 1
6 Болт M6x25
6 Установочный штифт 10x15.7
6 Саморез ST4.8x16-F.H
6 Прокладка регулятора
6 Втулка
6 Болт М6х80
6* Прокладка головки цилиндра
6* Маслосъемное кольцо 2
7 Регулятор натяжения цепи
7 Болт M6x32
7 Стакан храповика
7 Болт М6х50
7 Болт M6x25
7 Болт 8x195
7 Масляный насос в сборе
7* Компрессионное кольцо 1
8 Сепаратор воздушного фильтра
8 Установочный штифт 8x4
8 Болт M6x22
8 Пластина
8* Компрессионное кольцо 2
8* Головка цилиндра
9 Гайка M6
9 Шпонка
9 Болт M6x18
9 Шайба 9x1.5
9 Импеллер
9 Болт M6x18
10 Уплотнение
10 Винт
10 Хомут D11,5
10 Кожух
10* Правая часть картера корпуса коленчатого вала
11 Кожух
11 Фильтр масляный
11 Болт M6x100
11 Выпускной клапан
11 Хомут D10
12 Впускной клапан
12 Болт M5x12
12 Шайба медная
12 Резиновая трубка
12 Пружина
13 Втулка
13 Основание пружины клапана
13 Резиновая трубка
13 Гайка M8
13 Крышка
14 Резиновая трубка
14 Прокладка крышки головки цилиндра
14 Кольцо 30.5x3
14 Пружина клапана
14 Гайка M5
15 Шпилька 8x185.5
15 Сепаратор
15 Тарелка опорная
15 Крышка головки цилиндра
16 Болт M6x25
16 Теплоизолятор
16 Маслосъемный колпачок
16 Корпус коленчатого вала
17 Болт M6x35
17 Прокладка крышки правой
17 Распределительный вал в сборе
18 Крепление распределительного вала
18 Пластина вала толкателя
18 Подшипник 20х47х14
19 Толкатель в сборе
19 Сальник 19.8х30х5
20 Вал толкателя выпускного клапана
20 Болт M6x80
21 Болт M6x90
21 Вал толкателя впускного клапана
22 Болт M6x100
23 Болт M6x50
24 Заглушка
_ FIG.A CRANKCASE ASSY
_ FIG.B CYLINDER HEAD
_ FIG H. RECOIL STARTER
_ FIG C. CRANKSHAFT PISTON
_ FIG J. GENERATOR
_ FIG.G CARBURETOR
_ FIG D. CAMSHAFT
_ FIG F. AIR CLEANER
_ FIG I. MUFFLER
_ FIG E. OIL PUMP
