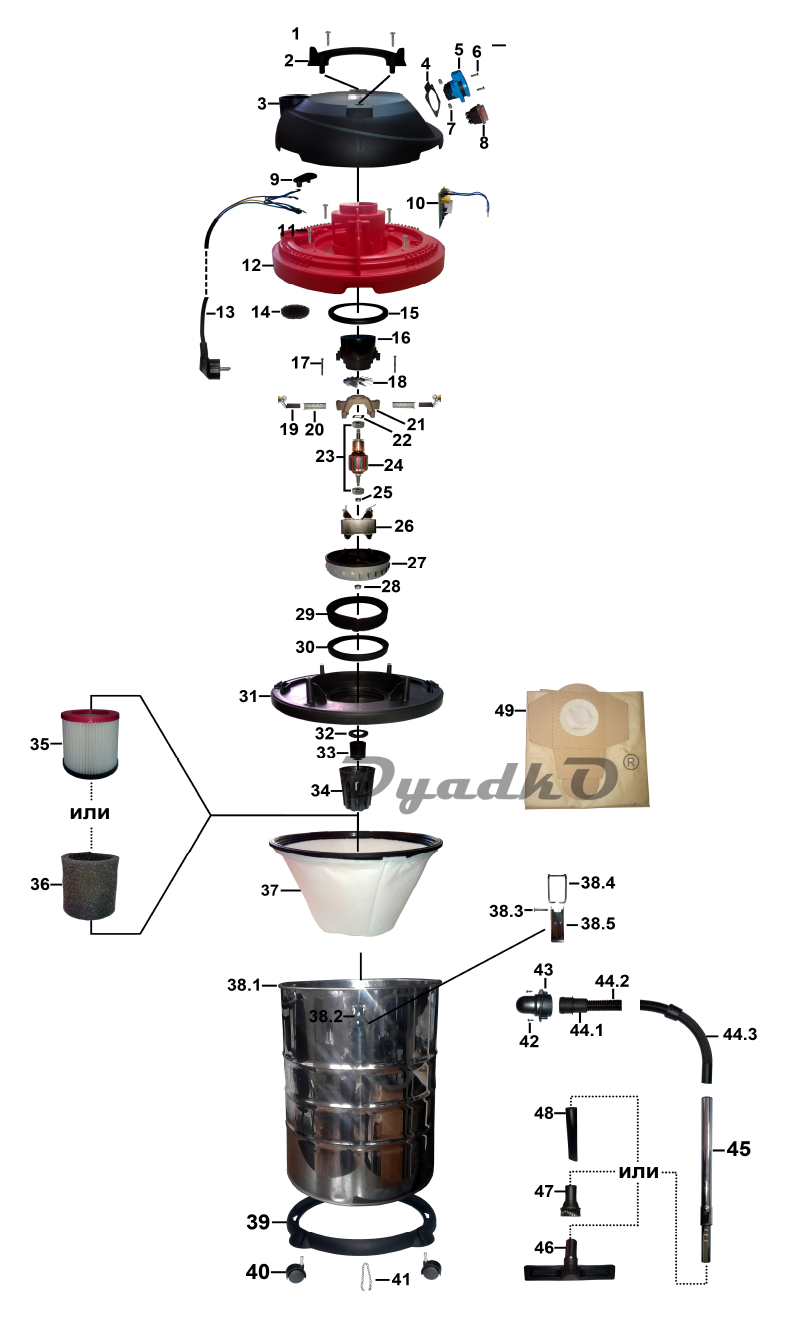

Схема ДИОЛД ПВУ-1200-30

1 Винт 4x20 саморез
2 Рукоятка корпуса эл. двигателя
3 Крышка
4 Прокладка розетки
5 Розетка
6 Винт М4х12
7 Гайка М4
8 Выключатель 250V 16А
9 Фиксатор
10 Плата управления
11 Винт 4x20 саморез
12 Корпус электродвигателя верхний
13 Шнур сетевой 3x1,5 mm2L=4m
14 Воздушный фильтр
15 Уплотнитель электродвигателя верхний
16 Крышка электродвигателя
16-28 Двигатель в сб. п.16-28
17 Винт М5х50
18 Вентилятор
19 Щетки 11,3x6,4x31,5
20 Щеткодержатель
21 Корпус щеткодержателей
22 Шайба
23 Подшипник 608RS (8x22x7)
24 Якорь
25 Втулка
26 Статор
27 Крыльчатка
28 Гайка М6
29 Фильтр электродвигателя
30 Уплотнитель электродвигателя нижний
31 Корпус электродвигателя нижний
32 Прокладка поплавка
33 Поплавок
34 Стакан поплавка
35 Фильтр НЕРА (для сухой уборки) (ЗИП)
36 Моторный фильтр (для сухой и влажной уборки) (ЗИП)
37 Тканевый фильтр для сухой уборки (ЗИП)
38 Бак в сборе
38.1 ПВУ-1200-20 Бак/пылесборник V=20 л. h=250 мм 0=320 мм
38.1 ПВУ-1200-30 Бак/пылесборник V=30 л. h=375 мм 0=320 мм
38.2 Основание
38.3-38.5 защелка в сб. п.38.3, 38.4, 38.5
39 Опора бака
40 Колесо с поворотной роликовой основой (ЗИП)
41 Цепь
42 Винт 4x12 саморез
43 Втулка шланга
44 Шланг в сборе (ЗИП)
44.1 Соединительная втулка (ЗИП)
44.2 Шланг гофрированный (ЗИП)
44.3 Колено (ЗИП)
45 Трубка удлинительная телескопическая (ЗИП)
46 Щетка насадка большая (ЗИП)
47 Щетка насадка малая (ЗИП)
48 Щелевая насадка (ЗИП)
49 Мешок бумажный
49 Мешок тканевый (альтернатива бумажному)
