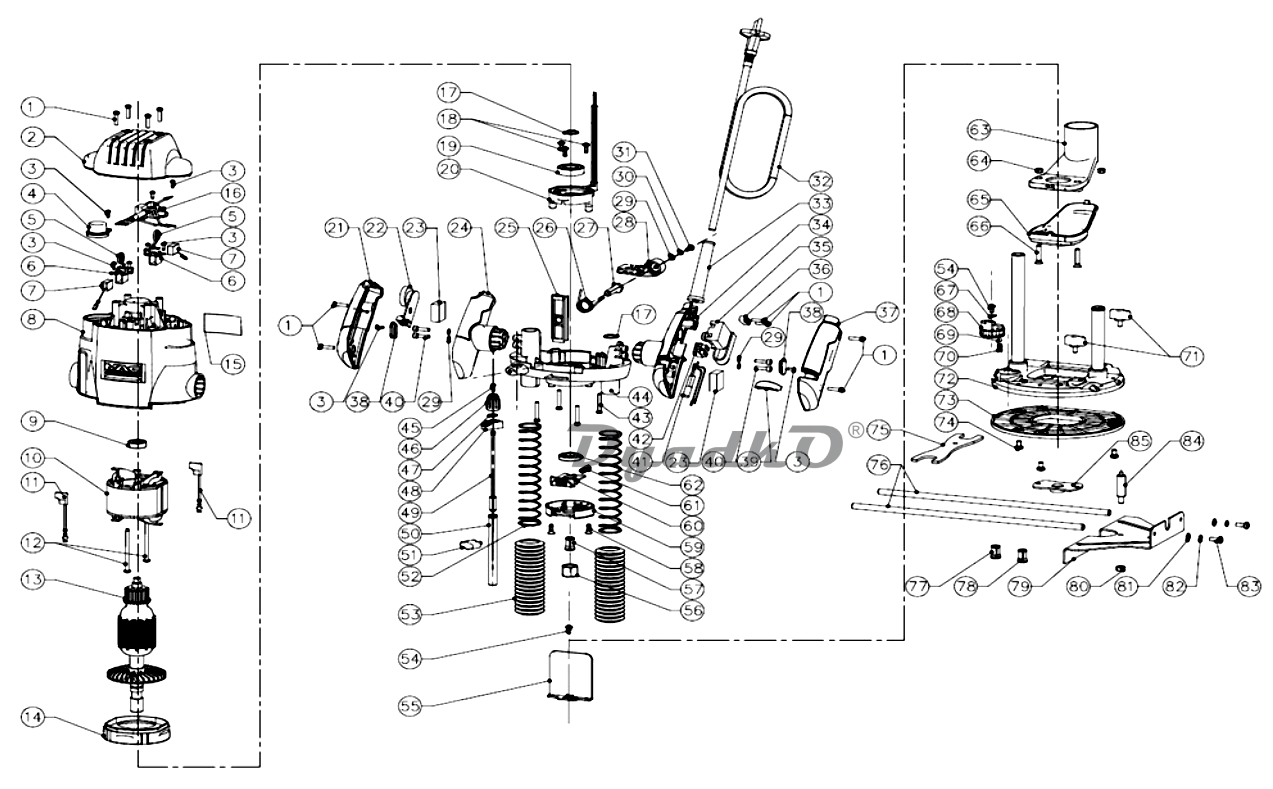

Схема ELITECH Ф 1355Э Ф1355Э

1 Винт
2 Верхняя крышка
3 Винт
4 Кожух-втулка
5 Пружина
6 Щеткодержатель
7 Щетки графитовые 2шт
8 Корпус двигателя
9 Подшипник
10 Статор
11 Провод
12 Винт статора
13 Ротор
14 Дефлектор
15 Наклейка
16 Плата контроллера
17 Кольцо стопорное
18 Винт
19 Подшипник 6002 RS 15х32х9
20 Светодиодная Панель
21 Крышка левой ручки (л)
22 Блок регулировки оборотов
23 Прокладка поролоновая
24 Крышка левой ручки (п)
25 Пластина
26 Пружина
27 Болт
28 Ручка-фиксатор
29 Шайба
30 Шайба пружинная
31 Винт
32 Электрокабель с вилкой H05RN-F 2x0,75 mm2 L=4100 mm
33 Защита кабеля
34 Крышка правой ручки (л)
35 Выключатель
36 Фиксатор кабеля
37 Крышка правой ручки (л)
38 Cover
39 Крышка индикатора
40 Винт M4х16 подошвы
41 Индикатор питания
41 Провод
41 Клемма
42 Клеммник
43 Винт
44 Рама
45 Винт
46 Колпачок регулировочный
47 Сальник
48 Указатель
49 Стержень
50 Фиксатор
51 Барашек d4,6
52 Пружина
53 Bellows Seal
54 Винт
55 Защитный кожух
56 Гайка стопорная
57 Цанга
58 Винт М5х10
59 Корпус фиксатора вала
60 Кнопка фиксатора вала
61 Пружина
62 Гайка
63 Кожух с патрубком
64 Гайка
65 Крышка
66 Винт
67 Пружинная шайба
68 Ограничитель глубины
69 Шарик стальной
70 Пружина
71 Винт-барашек
72,1 Подошва
72,2 Малый направляющий стержень
72,3 Большой направляющий стержень
72,4 Штифт пружинный
72 Основание в сборе
73 Накладка
74 Винт М5х8
75 Ключ
76 Направляющие параллельного упора
77 Цанга 6 мм
78 Цанга 8 мм
79 Упор параллельный
80 Гайка
81 Шайба плоская
82 Шайба пружинная
83 Винт
84 Центр для циркуля
85 Фланец копировальный
_ Стол для фрейзера
