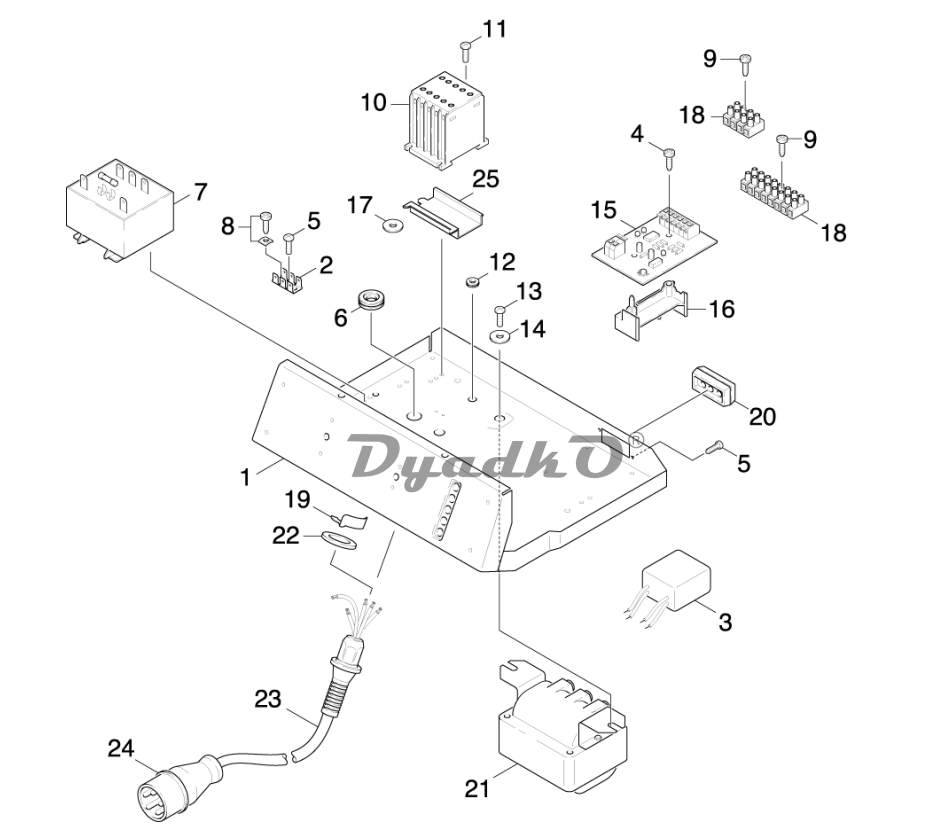

Схема KARCHER HDS 695 S (1.025-301.0) Нижняя часть

1 Листовая деталь; Текст позиции1: / 1.025-301.0 / -305.0 / -307.0; / -308.0 / -309.0 / -321.0;
1 Деталь из листового металла; Текст позиции!: / 1.025-302.0 / -303.0 / -322.0; ;
2 Плоский штекер; ; ;
3 Помехоподавляющий фильтр; Текст позиции1: / 1.025-301.0 / -302.0 / -305.0; / -306.0 / -307.0 / -308.0 / -309.0;
4 Винт М4х30 -St-R2R (ln6Rd); ; ;
5 Винт М4х8 -St-P2R (ln6Rd); ; ;
6 Профильная уплотнительная прокладка; ; ;
7 Трансформатор цепей управления 400 В; Текст позиции1: / 1.025-301.0 / -305.0 / -307.0; / -308.0 / -309.0 / -321.0;
7 Контрольный трансформатор д/замены; Текст позиции1: / 1.025-302.0 / -303.0 / -306.0; /-322.0;
8 Винт M4xlO-St-A2G; ; ;
9 Самонарезающий винт M3x20-ST-A2E DIN 750; ; ;
10 Контактор 24V / 50HZ; Текст позиции1: / 1.025-301.0 / -305.0 / -307.0; / -308.0 / -309.0 / -321.0;
10 Контактор; Текст позиции1: / 1.025-302.0 / -303.0 / -306.0; /-322.0;
11 Болт M4xl6-ST-P2R; ; ;
12 Вводная трубка; ; ;
13 Винт М5х8; ; ;
14 Шайба 6-100HV-A3E ISO 7094; ; ;
15 Датчик импульсов зап.; ; ;
16 Опора; ; ;
17 Шайба 5-А2 ISO 7093-1; ; ;
18 Клеммная колодка; ; ;
19 Крепежная скоба; Текст позиции1: / 1.025-301.0 / -305.0 / -307.0; / -308.0 / -309.0 / -321.0;
19 Стопорное кольцо HD 655S; Текст позиции1: / 1.025-302.0 / -303.0 / -306.0; / -322.0;
20 Фасонная деталь; ; ;
21 КЗЧ для трансформатора высокого напряжен; Текст позиции!: / 1.025-301.0 / -305.0 / -308.0; ;
21 Трансформатор зажигания д/замены; Текст позиции!: / 1.025-302.0 / -306.0 / -322.0; ;
21 Трансформатор высокого напряжения 230 В; Текст позиции!: /1.025-303.0; ;
22 Шайба; Текст позиции!: / 1.025-301.0 / -305.0; ;
22 Диск; Текст позиции!: / 1.025-302.0 / -303.0 / -306.0; ;
23 Кабель с наконечником; Текст позиции1: / 1.025-301.0 / -305.0 / -307.0; / -308.0 / -309.0 / -321.0;
23 Кабель в сборе 4X2,5; Текст позиции1: / 1.025-302.0 / -303.0 / -306.0; / -322.0;
24 Сцепляющая муфта; Текст позиции!: /1.025-301.0; ;
24 Штепсель СЕЕ-32А; Текст позиции1: / 1.025-302.0 / -303.0 / -305.0; ;
25 Монтажная деталь; ; ;
