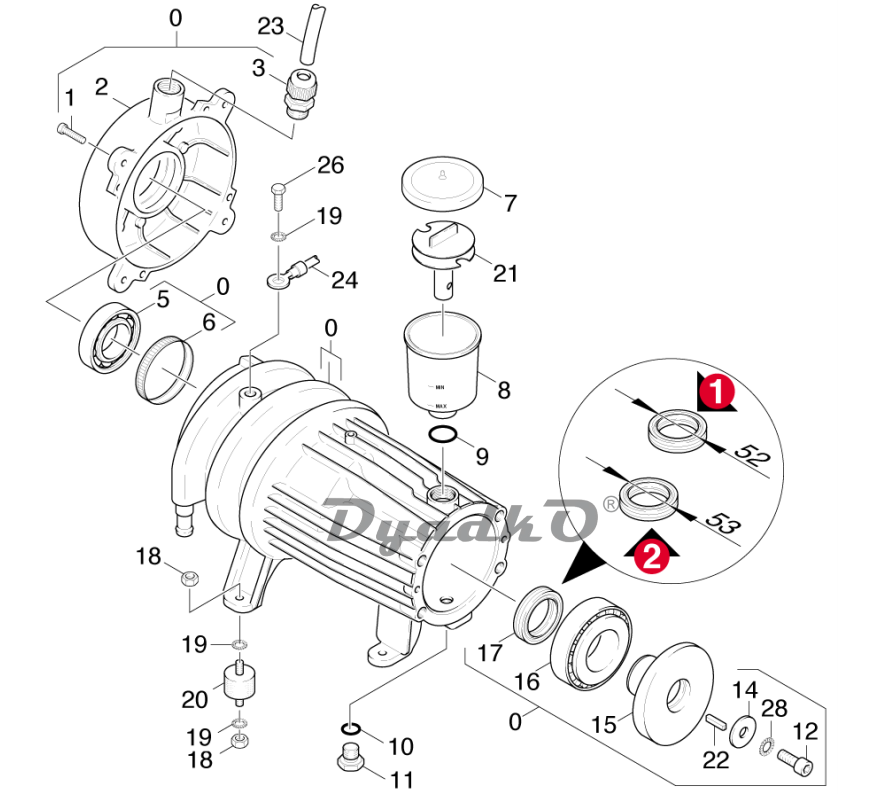

Схема KARCHER HDS 695 S (1.025-301.0) Мотор

0 Электродвигатель в сборе; Текст позиции1: / 1.025-301.0/-302.0/-305.0/-306.0; /307.0/-308.0/-309/-321/-322;
0 Электродвигатель в сборе; Текст позиции!: /1.025-303.0; ;
0 Двигатель на замену; Текст позиции1: /1.025-301.0 / -305.0 / -307.0 / -308.0; / -309.0 / -321.0;
0 Двигатель,в c6opeHDS 695 только д/замены; Текст позиции!: /1.025-302.0 / -306.0 / -322.0; ;
0 Мотор комплектный для замены; Текст позиции!: /1.025-303.0; ;
1 Винт М6х20 -St-R3R (ln6Rd); ; ;
2 Крышка HDS 995-1195; ; ;
3 Кабельный разъем; ; ;
5 Шарикоподшипник 6305-2Z; ; ;
6 Распорное монтажное кольцо 62x10; ; ;
7 Крышка; ; ;
8 Бак; ; ;
9 Кольцо круглого сечения 22,3 х 2,4; ; ;
10 Кольцо круглого сечения Их 2; ; ;
11 Резьбовая пробка; ; ;
12 Винт с цилиндрической головкой М8х20 -8.; ; ;
14 Шайба; ; ;
15 Косая шайба для замены; Текст позиции1: /1.025-301.0/-302.0/-305.0/-306.0; /-307.0/-308.0/-309.0/-321.0/-322.0;
15 Косая шайба; Текст позиции!: /1.025-303.0; ;
16 Конический роликоподшипник 41; ; ;
17 Радиальное уплотнение вала А35х53х7; VERSION 2; ;
17 Радиальное уплотнение вала А35х52х7; VERSION 1; ;
18 6-гранная гайка М8 -8-АЗЕ ISO 4032; ; ;
19 Зубчатая шайба A8,4-FSt-A3E DIN 6797; ; ;
20 Резиновый буфер М8; ; ;
21 Фасонная деталь; ; ;
22 Призматическая шпонка 8х7х25-С45К DIN 68; ; ;
23 Изоляционная трубка 10; ЗАКАЗЫВАТЬ МЕТРАЖОМ; ;
24 Кабель; ; ;
26 Винт М8х16; ; ;
28 Зубчатая шайба А8,4; ; ;
