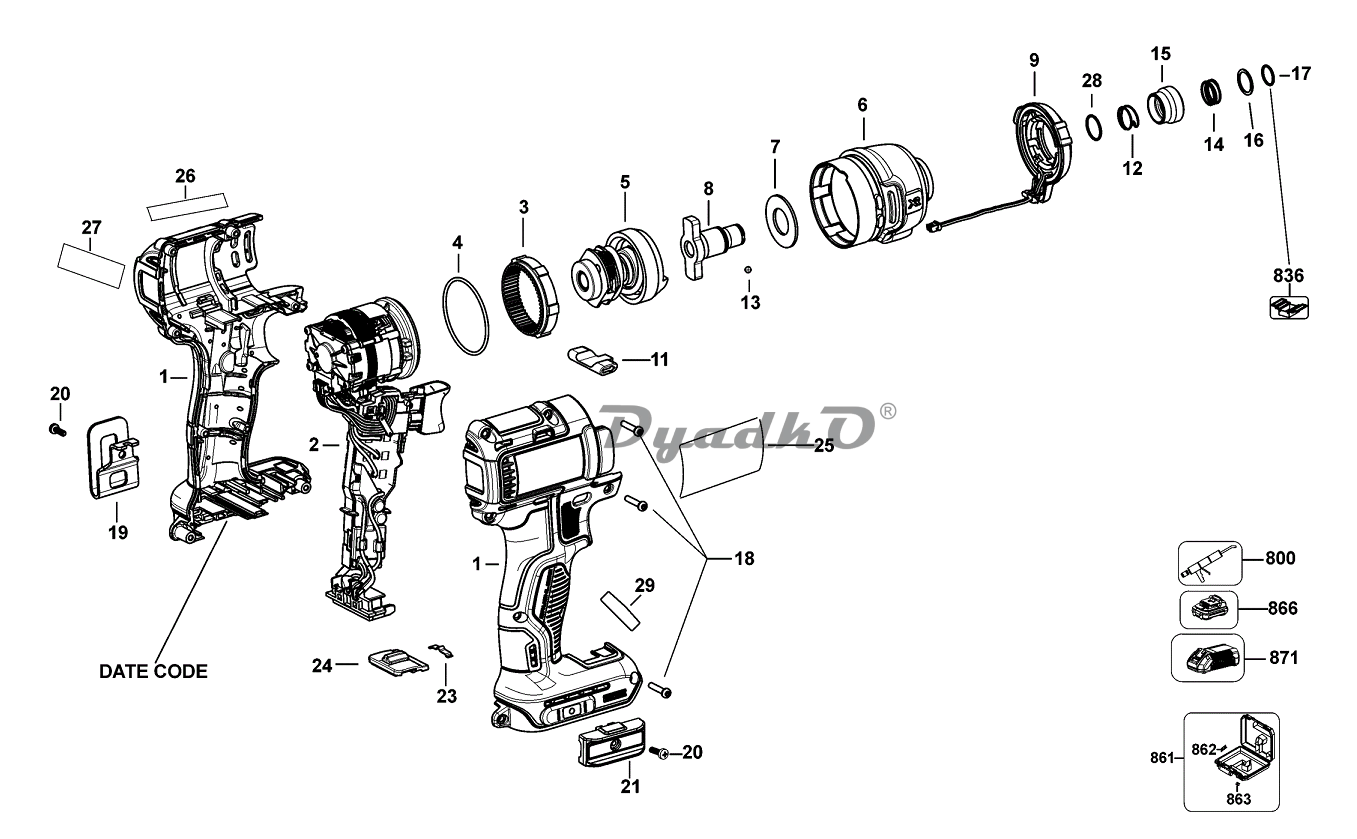

Схема DEWALT DCF887 DCF887 (Type 1)

1 РУЧКА ДЕРЖАТЕЛЬ В СБОРЕ; ; ;
2 ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ SA; 18V; ;
3 ШЕСТЕРНЯ; ; ;
4 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
5 МОЛОТКОВАЯ ДРОБИЛКА; ; ;
6 КРЕПЕЖНОЕ КОЛЬЦО; ; ;
7 ШАЙБА; ; ;
8 ОПОРА ДЛЯ УДЕРЖАНИЯ В СБОРЕ; ; ;
9 СВЕТ СВЕТОДИОДА; ; ;
11 ПРИВОД, ВПЕР. / НАЗ.; ; ;
12 ПРУЖИНА; BALL; ;
13 СТАЛЬ ШАРИКА; 3.5MM; ;
14 ПРУЖИНА; ; ;
15 ВТУЛКА; ; ;
16 ШАЙБА; ; ;
17 КОЛЬЦО; ; ;
18 ВИНТ; ; ;
19 КРЮК; ; ;
20 ВИНТ; M3 X 10; ;
21 РЕЗЦЕДЕРЖАТЕЛЬ; ; ;
23 СТОПОР; ; ;
24 ПЕРЕКЛЮЧАТЕЛЬ; ; ;
25 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; EURO; ;
26 ЭТИКЕТКА; 18V; ;
27 ЭТИКЕТКА; ; ;
28 КОЛЬЦО; ; ;
29 ЭТИКЕТКА; Label Sheet; ;
800 КОНСИСТЕНТНАЯ СМАЗКА 100 Г; Molykote G-68; ;
800 КОНСИСТЕНТНАЯ СМАЗКА; 500 gms; ;
836 S.T.CIRCLIP INSERTER; ; ;
861 НАБОР ИНСТРУМЕНТОВ; D2-P2-NT - TSTAK; ;
861 НАБОР ИНСТРУМЕНТОВ; TSTAK; ;
862 ФИКСАТОР; ; ;
863 ФИКСАТОР; ; ;
866 АККУМУЛЯТОРНАЯ БАТАРЕЯ, 18 В - 5.0А·Ч - 90WH; Li-Ion - DCB184-XJ; DCF887-P2;
866 АККУМУЛЯТОРНАЯ БАТАРЕЯ, 18 В - 2,0 А·Ч - 36WH; Li-Ion - DCB183-XJ; DCF887-D2;
871 ЗАРЯДНОЕ УСТРОЙСТВО (ЕВРОПА); DCB115-QW - 4.0A; ;
