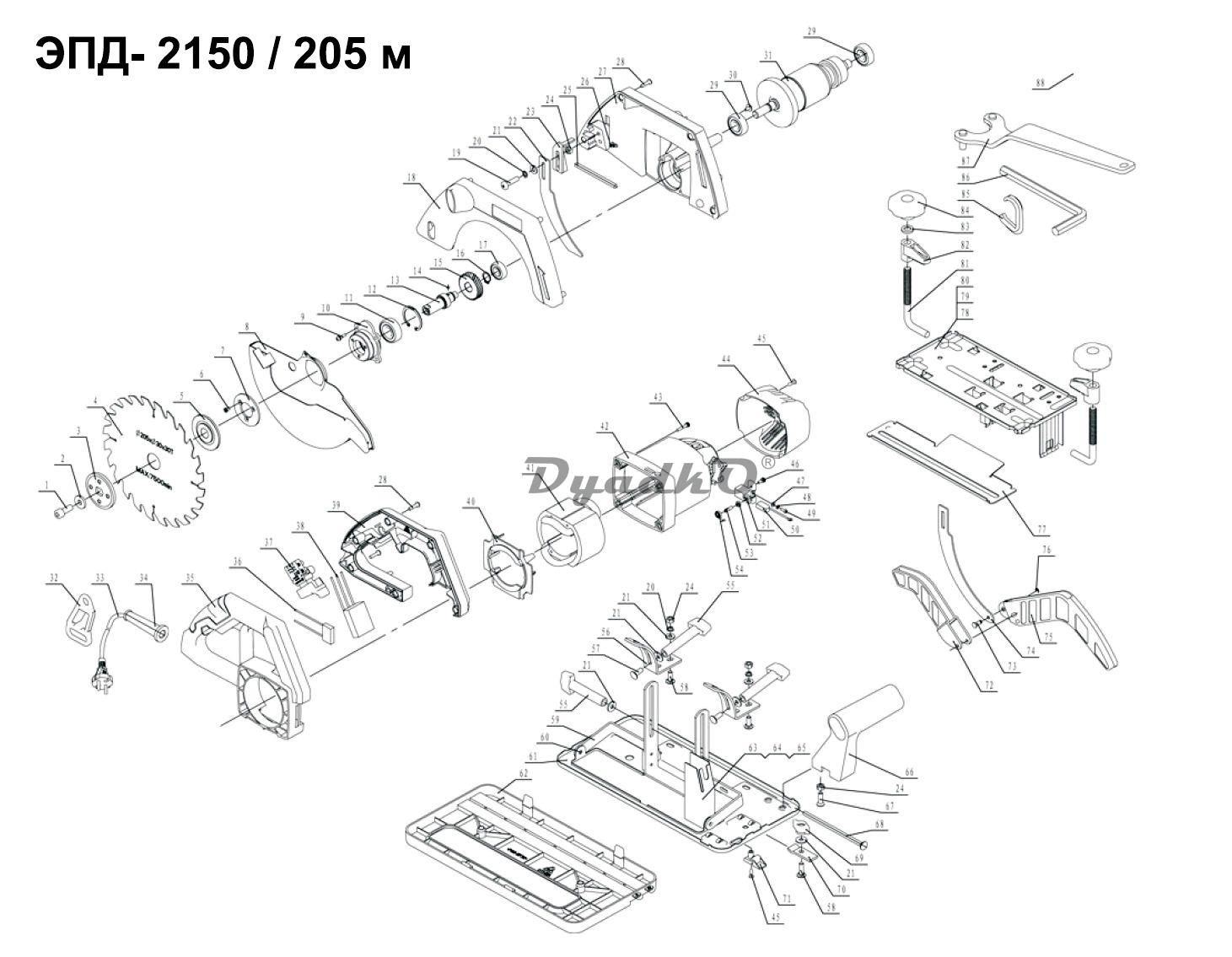

Схема КАЛИБР ЭПД-2150/205М (DS)
1
Болт М8×16
2
Шайба 8×20×2
3
Шайба прижимная
4
Диск рабочий
5
Шайба опорная
6
Винт М4
7
Крышка подшипника
8
Кожух защитный подвижный
9
Винт М4×16
10
Гнездо подшипника
11
Подшипник 6202-2RS
12
Кольцо стопорное 35 (внутр.)
13
Шпиндель
14
Шарик стальной Ø4
15
Шестерня Z=36
16
Кольцо стопорное 14 (нар.)
17
Подшипник 629-2RS
18
Крышка редуктора
19
Винт М6×25
20
Шайба пружинная 6
21
Шайба 6
22
Нож расклинивающий
23
Кронштейн ножа
24
Винт М6
25
Пружина возвратная
26
Крючок
27
Корпус редуктора
28
Винт ST4×15-F
29
Подшипник 6201-2Z
30
Винт М4×7
31
Якорь
32
Клипса кабельная
33
Кабель питания 2×1,0мм² с вилкой
34
Бандаж кабеля резиновый
35
Рукоятка, правая часть
36
Конденсатор фильтра радиопомех 0,33мкФ
37
Выключатель
38
Дроссель плавного пуска RT230-16А
39
Рукоятка, левая часть
40
Кольцо воздухонаправляющее
41
Статор
42
Корпус двигателя
43
Винт М4×25
44
Крышка двигателя
45
Винт М4×14
46
Винт М4×12
47
Шайба 3
48
Шайба пружинная 3
49
Винт М3×8
50
Щётка №136
51
Щёткодержатель
52
Гайка М4
53
Ось пружины
54
Пружина щёткодержателя
55
Гайка-барашек фиксатора глубины
56
Направляющая регулировки наклона
57
Винт М6×14
58
Винт М6×20
59
Кронштейн регулировки наклона
60
Заклёпка 6×7
61
Основание
62
Накладка основания
63
Отражатель
64
Бобышка резиновая
65
Заклёпка 6×11
66
Рукоятка дополнительная
67
Винт М6×18
68
Винт М6×120
69
Гайка-барашек М6 фиксатора упора
70
Фиксатор упора
71
Указатель
72
Крышка защитная дополнительная А
73
Ось
74
Нож расклинивающий дополнительный
75
Крышка защитная дополнительная В
76
Шайба стопорная Е Ø3
77
Отражатель дополнительный
78
Основание стационарное
79
Суппорт основания стационарного
80
Заклёпка 6×8
81
Винт-губка струбцины
82
Губка струбцины
83
Шайба 8
84
Гайка зажимная струбцины
85
Блокиратор выключателя
86
Ключ шестигранный 6
87
Ключ рожковый
88
Ось
