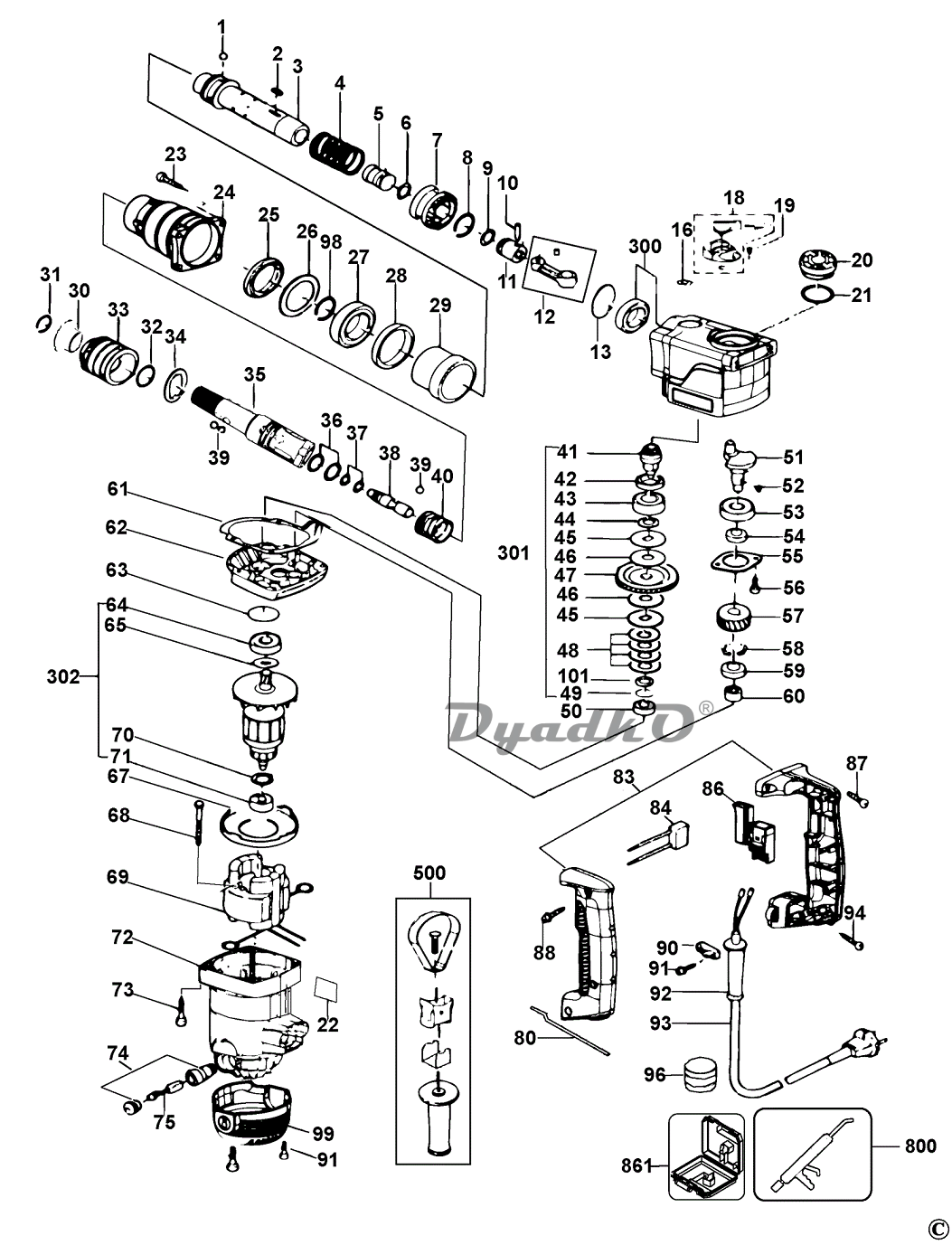

Схема STANLEY STHR272KS (Type 1)

1 ШАРИК; ; ;
2 ШТИФТ; ; ;
3 ВАЛ; ; ;
4 ПРУЖИНА; ; ;
5 ПРЕСС-ШТОК; ; ;
6 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
7 ШЕСТЕРНЯ; ; ;
8 СТОПОРНОЕ КОЛЬЦО; ; ;
9 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
10 ШТИФТ; ; ;
11 ПЛУНЖЕР; ; ;
12 ШАТУН В СБОРЕ; ; ;
13 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
16 ШАЙБА; ; ;
18 КНОПКА; ; ;
19 ВИНТ; 4 x 10 mm; ;
20 КОЛПАЧОК; ; ;
21 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
22 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; ; B9;
22 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ; ; RU;
23 ГАЙКА; 5 x 25 mm; ;
24 ГОЛОВКА ЦИЛИНДРА; ; ;
25 МАНЖЕТА; ; ;
26 ШАЙБА; ; ;
27 ПОДШИПНИК; ; ;
28 РЕЗИНОВОЕ УПЛОТНЕНИЕ; ; ;
29 БОЁК; ; ;
30 ОГРАНИЧИТЕЛЬ; ; ;
31 ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ; ; ;
32 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
33 ВТУЛКА И КРОНШТЕЙН; ; ;
34 ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ; ; ;
35 ЦИЛИНДР; ; ;
36 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
37 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
38 МОЛОТКОВАЯ ДРОБИЛКА; ; ;
39 СТАЛЬ ШАРИКА; ; ;
40 ПРУЖИНА; ; ;
41 ВЕДУЩАЯ ШЕСТЕРНЯ; ; ;
42 СТОПОРНОЕ КОЛЬЦО; ; ;
43 ПОДШИПНИК; ; ;
44 ШАЙБА; ; ;
45 ГРАВЕРНАЯ ШАЙБА; ; ;
46 МАНЖЕТА; ; ;
47 ШЕСТЕРНЯ; ; ;
48 СПЕЦИАЛЬНАЯ ШАЙБА; ; ;
49 СТОПОРНОЕ КОЛЬЦО; ; ;
50 ПОДШИПНИК; ; ;
51 КОЛЕНЧАТЫЙ ВАЛ; ; ;
52 КЛЮЧ; ; ;
53 ПОДШИПНИК; ; ;
54 ШАЙБА; ; ;
55 ОПОРНАЯ ПЛИТА; ; ;
56 ВИНТ M5X16; ; ;
57 ШЕСТЕРНЯ; ; ;
58 СТОПОРНОЕ КОЛЬЦО; ; ;
59 ПОДШИПНИК; ; ;
60 ИГОЛЬЧАТЫЙ ПОДШИПНИК; ; ;
61 КРЫШКА И ПРОКЛАДКА; ; ;
62 КРЫШКА; ; ;
63 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО; ; ;
64 ПОДШИПНИК; ; ;
65 ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ; ; ;
67 ДЕФЛЕКТОР ВЕНТИЛЯТОРА; ; ;
68 ВИНТ; ; ;
69 ОБМОТКА ВОЗБУЖДЕНИЯ SA; ; B9;
69 ОБМОТКА ВОЗБУЖДЕНИЯ SA; ; RU;
70 ШАЙБА; 8 x 15 x 0.2 mm; ;
71 ПОДШИПНИК; ; ;
72 КОЖУХ ДВИГАТЕЛЯ; ; ;
73 ГАЙКА; ; ;
74 ЩЁТКОДЕРЖАТЕЛЬ SA; ; ;
75 ПАРА ЩЁТОК; ; ;
80 ОГРАНИЧИТЕЛЬ ГЛУБИНЫ; ; ;
83 ВЫКЛЮЧАТЕЛЬ С РУКОЯТКОЙ; ; ;
84 КОНДЕНСАТОР; ; B9;
84 КОНДЕНСАТОР; ; RU;
86 ВЫКЛЮЧАТЕЛЬ; ; ;
87 ВИНТ; 5 x 23 mm; ;
88 ВИНТ; ; ;
90 ЗАЖИМ ШНУРА ПИТАНИЯ; ; ;
91 ВИНТ; 4 x 15 mm; ;
92 ЗАЩИТА ШНУРА ПИТАНИЯ; ; B9;
92 ЗАЩИТА ШНУРА ПИТАНИЯ; ; RU;
93 КОМПЛЕКТ ПРОВОДОВ; ; B9;
93 КОМПЛЕКТ ПРОВОДОВ; ; RU;
94 ВИНТ; 5 x 23 mm; ;
96 МАСЛЁНКА; ; ;
98 СТОПОРНОЕ КОЛЬЦО; ; ;
99 ТОРЦЕВАЯ КРЫШКА; ; ;
101 ШАЙБА; ; ;
300 КОРПУС РЕДУКТОРА В СБОРЕ; ; ;
301 МУФТА SA; ; ;
302 ЯКОРЬ SA; ; ;
500 РУЧКА БОКОВАЯ SA; ; ;
800 КОНСИСТЕНТНАЯ СМАЗКА; Liyuan NO.2 - 1kg; ;
861 БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ; ; RU;
