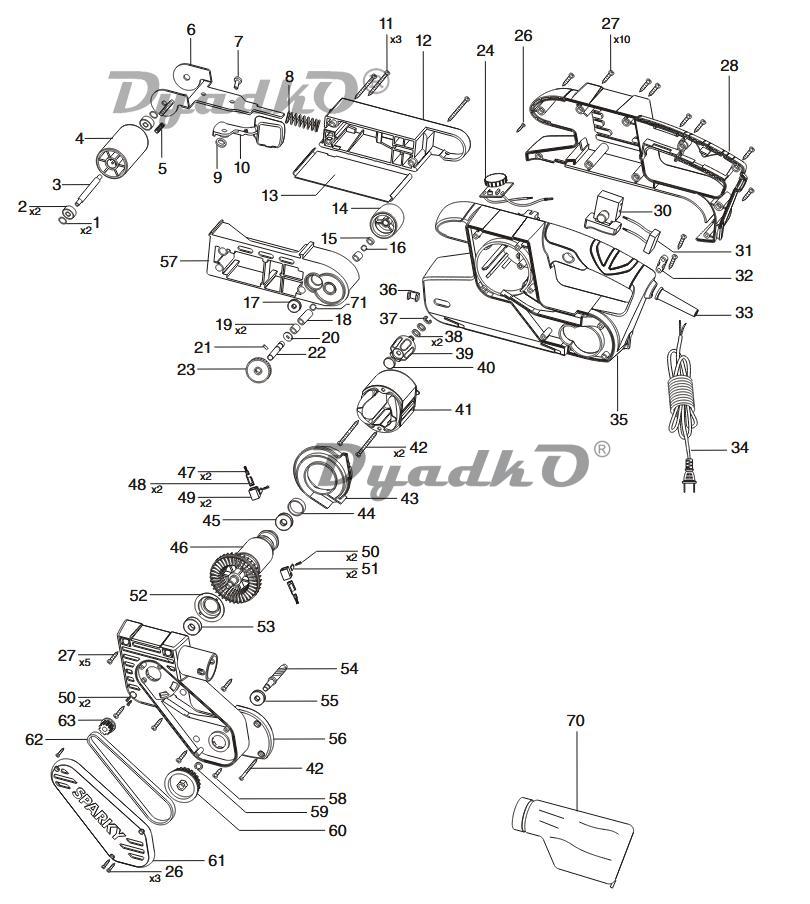

Схема SPARKY MBS 976E (180082)

1 Шайба
2 Подшипник 608-2Z
3 Ось
4 Ролик ведомый
5 Пружинa
6 Опора MBS 976&MBS 876E
7 Заклепка
8 Пружинa
9 Шайба
10 Ручка фиксирующая
11 Винт ST4.1X45
12 Основа зажима
13 Подошва
14 Ролик ведущий
15 Шайба
16 Кольцо запорное
17 Подшипник 626-Z
18 Втулка
19 Подшипник игольчатый HK081210
20 Шайба регулирующая
21 Штифт
22 Вал
23 Шестерня
24 Блок управления MBS 976E
26 Винт ST2.9X12
27 Винт ST4.1X16
28 Корпус правая часть MBS 976E
30 Выключатель
31 Конденсатор
32 Скоба сетевого шнура
33 Втулка сетевого шнура
34 Шнур сетевой MBS 976E
35 Тело
36 "U" пластина
37 Кольцо запорное
38 Шайба
39 Ролик
40 Заглушка
41 Статор в сборе MBS 976E
42 Винт ST4.1X60
43 Диффузор
44 Втулка каучуковая
45 Подшипник 626-2Z
46 Ротор в сборе
47 Щетка
48 Щеткодержатель
49 Корпус щеткодержателя
50 Винт ST2.9X10(C)
51 Скоба для щеткодержателя
52 Крышка подшипника
53 Подшипник 608-2RS
54 Вал
55 Подшипник 627-2Z
56 Крышка корпуса
57 Опора монтажная
58 Винт 4.1X12
59 Кольцо запорное
60 Шкив ведомый
61 Кожух ремня
62 Ремень
63 Шкив ведомый
70 Мешок
71 Кольцо запорное
