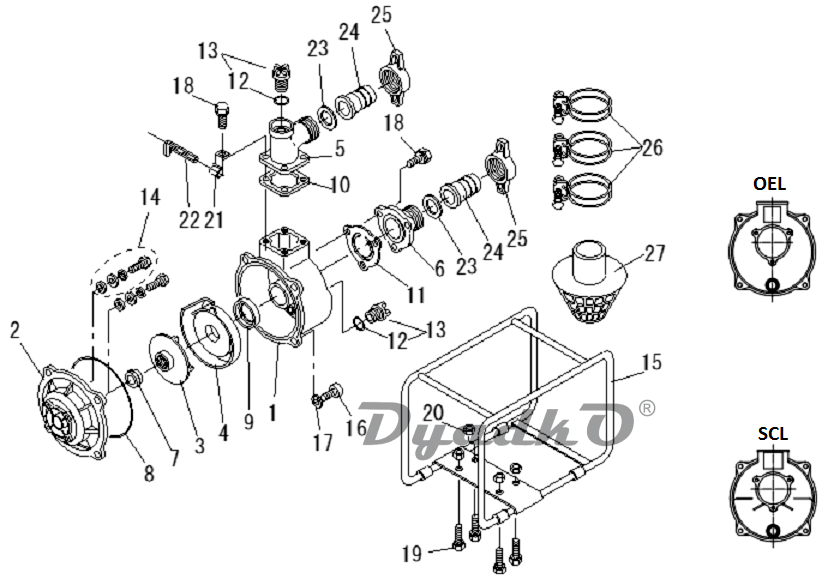

Схема DAISHIN SST-50HX

1	CASING; SCL-50; ;
2	CASING COVER; ; ;
3	IMPELLER; ; ;
4	INNER CASING; ; ;
5	BEND; EX-HIGH-PF; ;
6	VALVE CASE ; EX-PF; ;
7	MECHANICAL SEAL; 2",3"Sic; ;
8	O-RING; W1517-45; ;
9	PACKING, INNER CASING; ; ;
10	PACKING, BEND; ; ;
11	CHECK VALVE; ; ;
12	O-RING; P-24; ;
13	PLUG ASSY; ; ;
14	CASING BOLT ASSY; M8×50; ;
15	FRAME (BLACK); ; ;
16	HEX.SOCKET BOLT; M10×30; ;
17	SPRING WASHER; M10; ;
18	HEX.BOLT; M8×25 P=2; ;
19	HEX.BOLT; M8×40 P=2; ;
20	FLANGE NUT; M8; ;
21	PLATE; ; ;
22	HEX.STICK WRENCH; ; ;
23	PACKING, COUPLING; NBR; ;
24	HOSE COUPLING; ABS; ;
25	HOSE COUPLING HANDLE; PF2; ;
26	HOSE BAND; 2"; ;
27	STRAINER; 2"FJ; ;
_	FRAME (YELLOW); ; ;
_	FRAME (WHITE); ; ;
_	CASING; OEL-50; ;
_	BEND; EX-HIGH-NPT; ;
_	HOSE COUPLING; AL; ;
_	BEND; EX-LOW-PF; ;
_	HOSE COUPLING HANDLE; PF2; ;
_	HOSE COUPLING HANDLE; NPSH2; ;
_	BEND; EX-LOW-NPT; ;
_	VALVE CASE ; EX-NPT; ;
