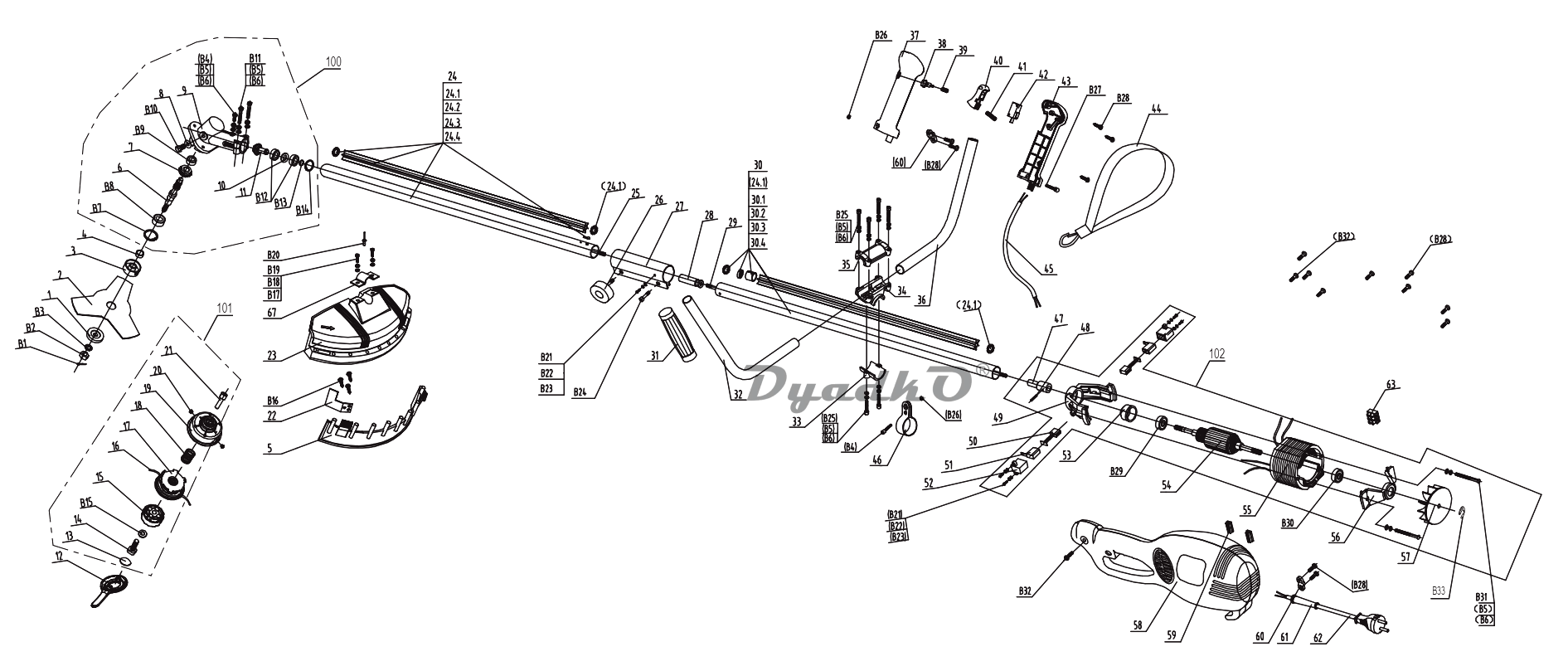

Схема СОЮЗ ГКС-3525

1 фланец наружний
2 нож тройной
3 фланец внутренний
4 втулка направляющая
5 защита наружная
6 шпиндель
7 шестерня большая
8 кольцо уплотнительное
9 корпус редуктора
10 шайба
11 вал шестерня
12 ключ пластиковый
13 шайба
14 винт
15 крышка катушки
16 шнур нейлоновый
17 катушка шнура
18 пружина
19 корпус катушки
20 втулка
21 вал шестигранный
22 нож
23 кожух защитный
24 штанга привода в сб
24,1 кольцо стопорное
24,2 трубка пластиковая
24,3 трубка стальная
24,4 фиксатор
25 вал привода
26 винт стопорный
27 трубка соединительная
28 втулка вала
29 вал приводной верхний 660мм
30 штанга верхняя в сб
30,1 кольцо стопорное
30,2 втулка
30,3 трубка пластиковая
30,4 трубка стальная
31 защита губчатая
32 ручка
33 держатель ручки нижний
34 кронштейн ручки
35 держатель ручки верхний
36 трубка стальная
37 корпус ручки левый
38 палец
39 втулка привода
40 клавиша
41 пружина
42 выключатель
43 корпус ручки правый
44 ремень
45 проводка
46 хомут
47 соединитель привода
48 палец
49 держатель передний
50 щетка угольная 15х6,5х15 два паза,клемма
51 вставка щеткодержателя
52 щеткодержатель
53 крышка подшипника
54 ротор
55 статор
56 держатель задний
57 крыльчатка
58 корпус
59 вставка резиновая
60 держатель шнура
61 зажим шнура
62 шнур сетевой
63 соединитель проводки
64 держатель защиты
100 редуктор в сб
101 катушка шнура в сб
102 электродвигатель в сб
B1 шплинт
B2 гайка М10
B3 шайба
B4 винт М5х12
B5 шайба гроверная
B6 шайба
B7 кольцо стопорное
B8 подшипник 6201Z
B9 подшипник 629Z
B10 болт М8х10
B11 винт М5х20
B12 подшипник 6900Z
B13 кольцо стопорное ф10
B14 кольцо стопорное ф22
B15 шайба ф6
B16 винт саморез 4,2х12
B17 болт М6х20
B18 шайба гроверная ф6
B19 шайба ф6
B20 заклепка 4х6
B21 винт М4х10
B22 шайба гроверная ф4
B23 шайба ф4
B24 винт М6х14
B25 винт М5х25
B26 гайка М5
B27 винт М5х35
B28 винт саморез 4,2х15
B29 подшипник 6000Z
B30 подшипник 609Z
B31 винт М5х75
B32 винт саморез 4,8х12
B33 кольцо стопорное
