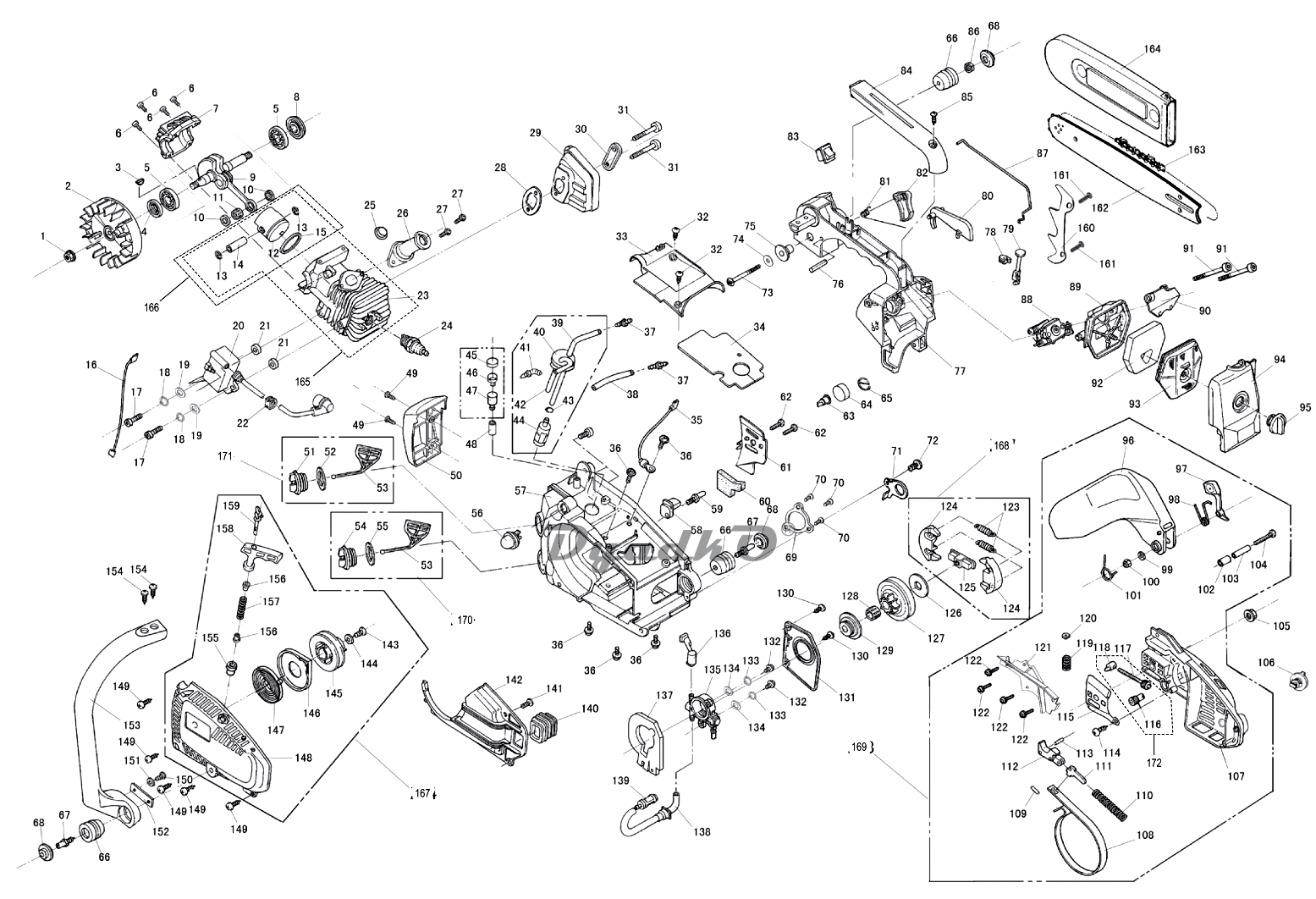

Схема CARVER RSG 225 RCG 225

1 Гайка маховика
2 Маховик
3 Шпонка коленвала
4 Манжета
5 Подшипник
6 Винт крышки-картера
7 Крышка-картер
8 Манжета
9 Коленвал
10 Шайба подшипника игольчатого
11 Подшипник игольчатый
12 Поршень
13 Стопорное кольцо
14 Палец поршня
15 Поршневое кольцо
16 Провод
17 Винт
18 Шайба пружины
19 Шайба
20 Зажигание
21 Гайка
22 Уплотнение
23 Цилиндр
24 Свеча зажигания
25 Вкладыш патрубка
26 Впускной патрубок
27 Винт патрубка М4*14
28 Прокладка глушителя
29 Глушитель
30 Экран
31 Винт глушителя
32 Саморез
33 Крышка корпуса верхняя
34 Подкладка
35 Провод массы
36 Винт
37 Переходник трубки топливной
38 Трубка топливная
39 Трубка топливная
40 Держатель бензопровода
41 Переходник бензопровода
42 Трубка топливная
43 Кольцо зажимное
44 Фильтр топливный
45 Заглушка сапуна
46 Клапан сапуна
47 Корпус сапуна
48 Втулка сапуна
49 Саморез
50 Крышка передняя
51 Пробка бензобака
52 Уплотнитель пробки бензобака
53 Держатель пробки
54 Пробка маслобака
55 Уплотнитель пробки маслобака
56 Праймер
57 Картер
58 Отбойник
59 Саморез
60 Отбойник щитка
61 Щиток
62 Винт щитка
63 Сапун
64 Заглушка
65 Стопорное кольцо
66 Амортизатор
67 Саморез
68 Заглушка
69 Фланец амортизатора
70 Саморез фланца
71 Скоба
72 Саморез скобы
73 Ось
74 Шайба
75 Втулка
76 Ось
77 Рукоятка задняя
78 Держатель рычага УДЗ
79 Рычаг УДЗ
80 Клавиша блокировки
81 Пружина
82 Рычаг акселератора
83 Выключатель
84 Накладка рукоятки
85 Саморез
86 Саморез
87 Тяга дроссельной заслонки
88 Карбюратор
89 Теплоизолятор
90 Крышка теплоизолятора
91 Винт крышки теплоизолятора
92 Фильтр воздушный
93 Крышка фильтра
94 Крышка дефлектора
95 Гайка крышки дефлектора
96 Рычаг тормоза (брекер)
97 Кулиса брекера
98 Пружина кулисы брекера
99 Шайба оси
100 Гайка оси
101 Пружина брекера
102 Втулка оси брекера
103 Втулка оси брекера
104 Ось брекера
105 Гайка крышки тормоза
106 Пробка
107 Крышка тормоза
108 Лента тормоза
109 Штифт ленты тормоза
110 пружина держателя
111 Держатель собачки
112 Собачка
113 Ось собачки
114 Саморез
115 Щиток
116 Шестерня натяжителя
117 Винт натяжения
118 Ползун натяжителя
119 Пружина собачки
120 Шайба
121 Крышка
122 Саморез
123 Пружина сцепления
124 Кулачок
125 Крестовина
126 Шайба сцепления
127 Звездочка ведущая
128 Подшипник звездочки ведущей
129 Колесо червячное
130 Винт крышки маслонасоса
131 Крышка маслонасоса
132 Винт маслонасоса
133 Шайба пружины
134 Шайба
135 Маслонасос
136 Переходник маслопровода
137 Прокладка маслонасоса
138 Маслопровод
139 Фильтр масляный
140 Пыльник
141 Винт диафрагмы
142 Диафрагма
143 Винт
144 Шайба
145 Барабан стартера
146 Корпус пружины стартера
147 Пружина барабана стартера
148 Крышка стартера
149 Саморез
150 Саморез
151 Шайба
152 Прокладка ручки передней
153 Рукоятка передняя
154 Саморез
155 Втулка крышки стартера
156 Втулка пружины
157 Пружина
158 Рукоятка стартера
159 Шнур стартера
160 Упор зубчатый
161 Винт упора зубчатого
162 Шина пильная
163 Цепь пильная
164 Чехол шины
165 Цилиндро-поршневая группа
166 Поршень в сборе
167 Стартер в сборе
168 Муфта сцепления
169 Крышка тормоза в сборе
170 Пробка маслобака в сборе
171 Пробка бензобака в сборе
172 Натяжитель цепи в сборе
