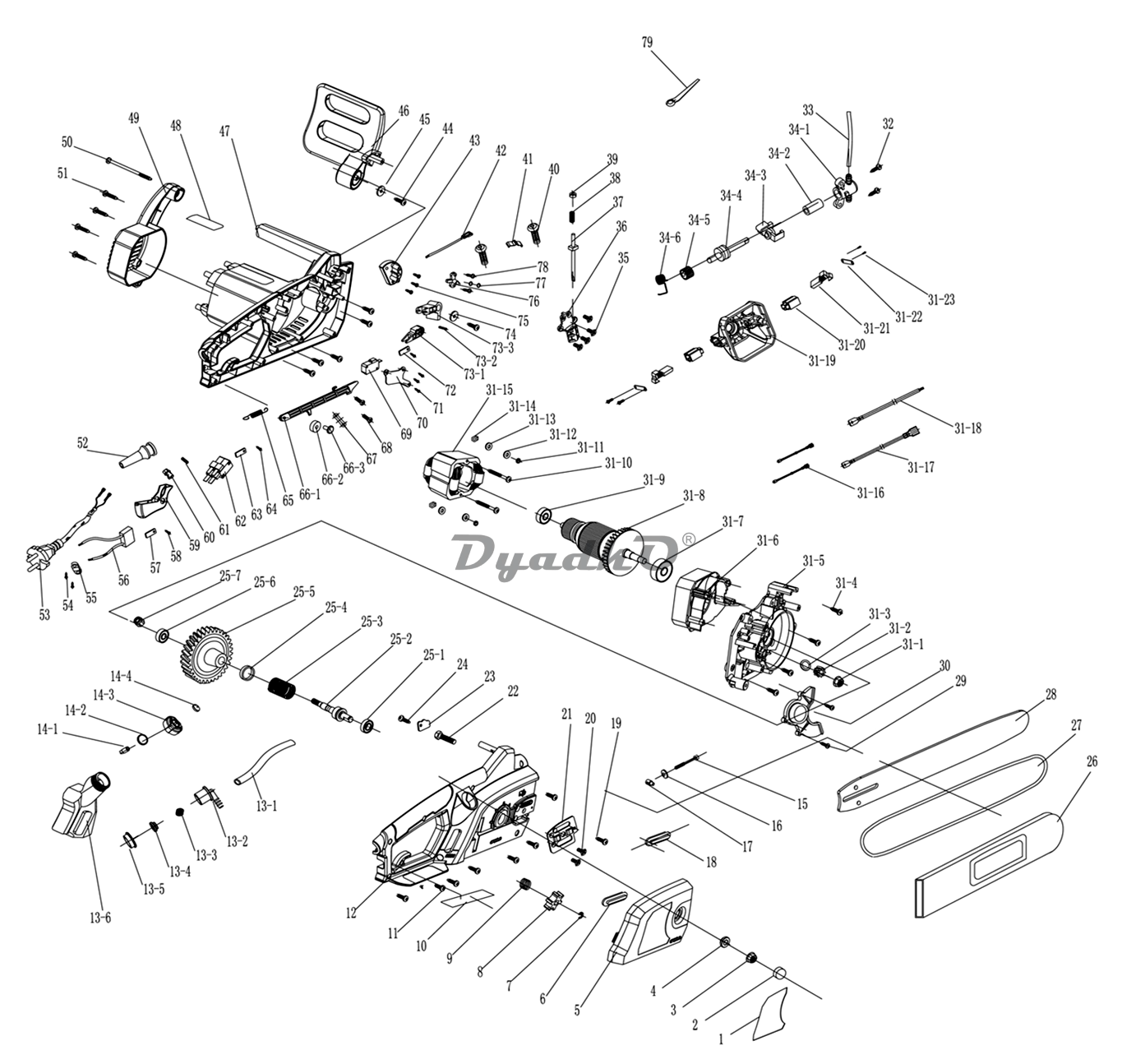

1 |
/; Наклейка на корпус; ; |
|
2 |
8185-463101-0000120; Крышка гайки; ; |
|
3 |
8ND-08D; Гайка; ; |
|
4 |
8334-463101-0000000; Втулка шпинделя; ; |
|
5 |
8020-431001-0000110; Крышка шины; ; |
|
6 |
8208-462305-0000120; Уплотнитель; ; |
|
7 |
8CE-07B; Кольцо стопорное; ; |
|
8 |
8128-462201-0000000; Звездочка цепи; 0804.003500 B91348-00; |
|
9 |
8342-462304-0000000; Пружина поджимная звездочки; ; |
|
10 |
/; Наклейка на корпус; ; |
|
11 |
8SJAB40-12B; Саморез 4Х12; ; |
|
12 |
8006-431002-0004910; Корпус правая половина; ; |
|
13 |
8440-431001-0000010; Бак масляный в сборе; ; |
|
13-1 |
234-1003; Трубка масляного бака прозрачная 130мм; ; |
|
13-2 |
8213-462701-0001710; Штуцер бака масляного; ; |
|
13-3 |
8326-462701-0000010; Губка масляного фильтра бака; 0804.031380,; |
|
13-4 |
8348-462701-0001710; Прокладка кольцевая Штуцера масляного бака; 0804.031390,; |
|
13-5 |
8331-462701-0000020; Резиновая втулка масляного бака; 0804.031360,; |
|
13-6 |
8165-431001-0000010; Бак масляный; ; |
|
14 |
8440-481602-0000110; Крышка бака масляного в сборе; один код с позицией 14-3; |
|
14-1 |
8335-463102-0000120; Клапан; ; |
|
14-2 |
8208-463101-0000120; Прокладка крышки; ; |
|
14-3 |
8440-481602-0000110; Крышка бака масляного в сборе; один код с позицией 14; |
|
14-4 |
8185-463001-0000120; Колпачёк крышки; ; |
|
15 |
8207-481001-0100000; Натяжной винт; ; |
|
16 |
8202-531101-0000000; Прокладка; ; |
|
17 |
8207-491301-0000000; Гайка натяжная; ; |
|
18 |
8208-491801-0000120; Прокладка; ; |
|
19 |
8SJAB40-12B; Саморез 4Х12; ; |
|
20 |
9SEAB40-12B; Болт с потайной головкой; ; |
|
21 |
8202-491802-0000000; Прокладка шины теплоизоляционная; ; |
|
22 |
8206-462902-0200000; Болт М8; ; |
|
23 |
8182-471902-0000000; Прижимная планка; ; |
|
24 |
8SJAB40-12B; Саморез 4Х12; ; |
|
25 |
8440-491802-0000003; Вал привода цепи в сборе с шестернёй; ; |
|
25-1 |
8BC-191005-ST03; Подшипник 61800-2Z (по факту 6800Z); ; |
|
25-2 |
8085-491801-0300000; Вал привода цепи; ; |
|
25-3 |
8342-462301-0000000; Пружина торсионная 19,8--24 цилиндрическая Вала привода звездочки тормоза; 0804.033130; |
|
25-4 |
8063-462201-0100000; Втулка Вала привода звездочки D20,5-5; 0804.030290,; |
|
25-5 |
8123-462202-0101710; Шестерня ведомая; ; |
|
25-6 |
8BC-220807-ST03; Подшипник 608Z; 0804.030310,; |
|
25-7 |
8NH-08D; Гайка гроверная; ; |
|
26 |
8331-430402-0000110; Кожух шины; ; |
|
27 |
8344-462107-0000000; Цепь; (Elitech) 0804.004900 (Oregon) 0804.030230 (Oregon); |
|
28 |
8181-462135-0000000; Шина цепи; (Elitech) 0804.035050 (Elitech) 0804.004800 (Oregon); |
|
29 |
8SJAB40-12B; Саморез; ; |
|
30 |
8024-491801-0100110; Пылезащитная пластина двигателя; ; |
|
31 |
8440-491807-0000013; Электродвигатель в сборе; ; |
|
31-1 |
8ND-08D; гайка фланцевая; ; |
|
31-2 |
8123-462201-0000000; Шестерня ротора (ведущая); ; |
|
31-3 |
8333-462203-0000000; Втулка 14.9Х10.2Х4 мм; ; |
|
31-4 |
8SJAB40-16B; Саморез 4х16; ; |
|
31-5 |
8021-491801-0001710; Опорная крышка корпуса двигателя; ; |
|
31-6 |
8182-491801-0001710; Дефлектор воздушный двигателя; ; |
|
31-7 |
8BC-261008-ST03; Подшипник 6000Z 10х26х8 двигателя; ; |
|
31-8 |
8402-491102-0000010; Ротор; ; |
|
31-9 |
8BC-220707-ST03; Подшипник 627Z; ; |
|
31-10 |
8206-481003-0000000; Винт статора; ; |
|
31-11 |
8324-481001-0000000; Шайба 4х0,5 гроверная; ; |
|
31-12 |
8321-481002-0000000; Шайба 4х7х0,5; ; |
|
31-13 |
8WF-04B; Шайба 5х7х0,5; ; |
|
31-14 |
8NA-04D01; Гайка; ; |
|
31-15 |
8405-481002-0000010; Статор; ; |
|
31-16 |
8413-481005-0000020; Соединительный провод; ; |
|
31-17 |
8413-491502-0000020; Соединительный провод; ; |
|
31-18 |
8413-471303-0000020; Соединительный провод; ; |
|
31-19 |
8291-481001-0201710; Крышка электродвигателя задняя щеточная; 0804.030720,; |
|
31-20 |
8409-481002-0100010; Щёткодержатель; ; |
|
31-21 |
8406-491301-0000000; Щётки графитовые 2шт 10,9Х5,9Х18; 0804.015900 ; |
|
31-22 |
8181-481002-0000000; Зажим щетки двигателя; 0804.030770,; |
|
31-23 |
8SJAB30-08B; Саморез 3х8; ; |
|
32 |
8SNAB30-12B; Саморез 3х12; ; |
|
33 |
234-1003; Трубка масляного бака прозрачная 130мм; ; |
|
34 |
8440-491208-0000010; Насос масляный в сборе Ш-7мм; 0804.031290; |
|
34-1 |
8336-472203-0000010; Корпус масляного насоса; 0804.033050..; |
|
34-2 |
8211-472202-0000000; Втулка поршня масляного насоса; ; |
|
34-3 |
8292-472203-0001710; Кронштейн -защелка поршня масляного насоса; 0804.031292..; |
|
34-4 |
8121-472201-0001710; Шестерня червячная масляного насоса; 0804.031291..; |
|
34-5 |
8123-472201-0000000; Шестерня с червячным зубом H=7мм масляного насоса; ; |
|
34-6 |
8342-491201-0100000; Пружина торсионная цилиндрическая масляного насоса; 0804.013600; |
|
35 |
9SEAB40-12B; Винт с потайной головкой 4Х12; ; |
|
36 |
8187-491101-0000000; Корпус тормоза; ; |
|
37 |
8147-491801-0001710; Рычаг тормоза; ; |
|
38 |
8342-491801-0000000; Пружина рычага тормоза; 0804.031213..; |
|
39 |
8WF-06B; Шайба 4х18х2 рычага тормоза; 0804.031212..; |
|
40 |
8SNAB30-12B; Саморез 3х12; ; |
|
41 |
8324-462701-0000000; Пружина (скоба) тормоза; ; |
|
42 |
8413-491801-0000020; Провод соединительный; ; |
|
43 |
8292-463001-0001710; держатель фитинга; ; |
|
44 |
8SJAB50-16B; Саморез 5Х20; ; |
|
45 |
8202-531101-0000000; Шайба; ; |
|
46 |
8185-491801-0000110; Рычаг экстренного тормоза; ; |
|
47 |
8006-431001-0004910; Корпус левая половина; ; |
|
48 |
/; Наклейка на корпус; ; |
|
49 |
8004-431001-0000110; Крышка электродвигателя; ; |
|
50 |
8206-471001-0000000; Винт; ; |
|
51 |
8SJAB50-16B; Саморез 5Х20; ; |
|
52 |
8332-353201-0000120; Втулка резиновая шнура питания; ; |
|
53 |
8422-491801-0000020; Шнур питания; ; |
|
54 |
8SJAB40-12B; Саморез 4Х12; ; |
|
55 |
8184-282101-0001710; Фиксатор шнура питания; ; |
|
56 |
8416-471401-0000020; Конденсатор; ; |
|
57 |
8186-481202-0000010; Прижимная пластина; ; |
|
58 |
8SJAB30-08B; Саморез 3Х8; ; |
|
59 |
8312-491801-0000110; Курок выключателя; ; |
|
60 |
8312-491802-0000110; Кнопка блокиратора; ; |
|
61 |
8342-491802-0000000; Пружина блокиратора; ; |
|
62 |
8042-522501-0000010; Выключатель двойной 220В 10А; ; |
|
63 |
8186-481202-0000010; Прижим выключателя; ; |
|
64 |
8SJAB30-08B; Саморез 3х8; ; |
|
65 |
8342-481802-0000000; Пружина возвратная; ; |
|
66 |
8440-491804-0000010; Толкатель в сборе; ; |
|
66-1 |
8043-491801-0001710; Толкатель; ; |
|
66-2 |
8121-462701-0100110; Шкив толкателя; ; |
|
66-3 |
8086-462701-0000110; Палец; ; |
|
67 |
8181-481101-0001710; Пластина фиксирующая толкателя; ; |
|
68 |
8SNAB30-12B; Саморез 3Х12; ; |
|
69 |
8042-462701-0100010; Выключатель; 0804.024100 0804.003300; |
|
70 |
8202-491801-0000000; Корпус тормоза; ; |
|
71 |
8SJAB40-12B; Саморез 4Х12; ; |
|
72 |
8182-471902-0000000; Пластина фиксирующая; ; |
|
73 |
8440-491806-0000010; Толкатель рычага тормоза в сборе; ; |
|
73-1 |
8044-481802-0001710; Толкатель рычага тормоза; ; |
|
73-2 |
8086-481801-0000000; Палец; ; |
|
73-3 |
8045-491801-0001710; Шатун; ; |
|
74 |
8202-531101-0000000; Шайба; ; |
|
75 |
8SJAB40-12B; Саморез; ; |
|
76 |
9065-968102-0001710; Штуцер; ; |
|
77 |
8204-462201-0000120; Кольцо резиновое уплотнительное Масляного канала; 0804.030980,; |
|
78 |
8SJAB40-12B; Саморез; ; |
|
79 |
8261-463101-0000000; Гаечный ключ; ; |
