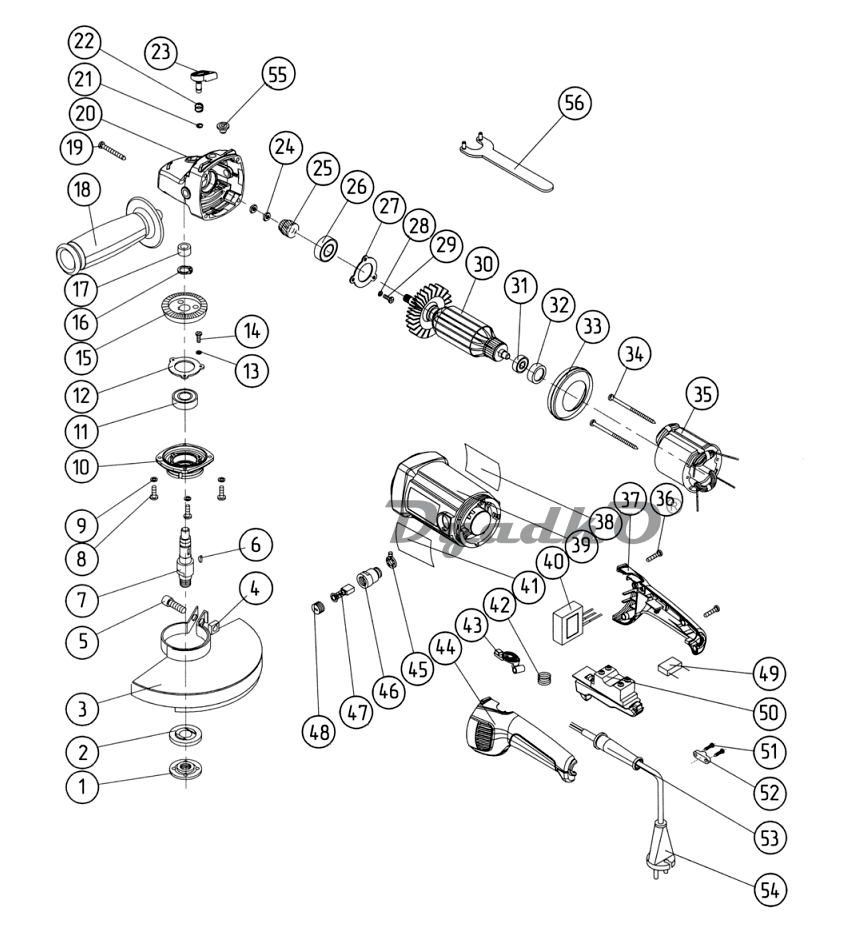

Схема ИНТЕРСКОЛ УШМ-180/1800М УШМ-180/1800M (35.хххххх, 59.хххххх) c 01.06.2015
1
Гайка прижимная шлифкруга
2
Фланец опорный шлифкруга
3
Кожух защитный
4
Гайка М8
5
Винт М8х25
6
Шпонка 4х5х13
7
Шпиндель
8
Винт М5х16
9
Шайба гроверная 5
10
Крышка редуктора
11
Подшипник шариковый 6202Z
12
Шайба фиксирующая подшипника 28х41х2
13
Шайба гроверная 4
14
Винт М4х10
15
Колесо зубчатое коническое Z=42 (возможна замена 13.03.01.04.00)
16
Кольцо стопорное В14
17
Подшипник cкольжения Ø10хØ15х9.7
18
Ручка боковая
19
Винт 5х40
20
Корпус редуктора
21
Кольцо пружинное Ø6.3*1.2
22
Пружина фиксатора шпинделя
23
Фиксатор шпинделя в сборе
24
Гайка М8х1х3,5
25
Шестерня коническая Z=13 с пазом (возможна замена 13.03.02.05.00)
25*
Шестерня коническая Z=13 без паза (возможна замена 13.03.02.05.01)
26
Подшипник шариковый 6201Z
27
Шайба фиксирующая подшипника 19,5х41х2
28
Шайба гроверная 4
29
Винт М4х10
30
Якорь с вентилятором Ø49мм (с лыской)
30*
Якорь с вентилятором Ø47,5мм (без лыски)
31
Подшипник шариковый 629Z
32
Втулка резиновая
33
Диафрагма
34
Винт 5х85
35
Статор в сборе (Под якорь с лыской Ø49мм)
35*
Статор в сборе (Под якорь без лыски Ø47,5мм)
36
Винт 4х18
37
Ручка
39
Корпус двигателя
40
Блок электронный XS-12/D3 16(16)/250~5Е4
42
Пружина фиксатора ручки
43
Кнопка–фиксатор поворота ручки
44
Ручка-накладка
45
Спираль контактная
46
Щеткодержатель
47
Щетка электрическая
48
Колпачок щеткодержателя
49
Конденсатор 0,33мкФ MEX GPF 40/85/21
50
Выключатель в сборе KEDU HY44BC
51
Винт 4х14
52
Планка фиксации шнура
53
Трубка защитная
54
Шнур питания с вилкой H07RN-F 2х1,0
55
Заглушка
56
Ключ специальный
_
* Введен 01.01.2014г. Детали применять совместно.
