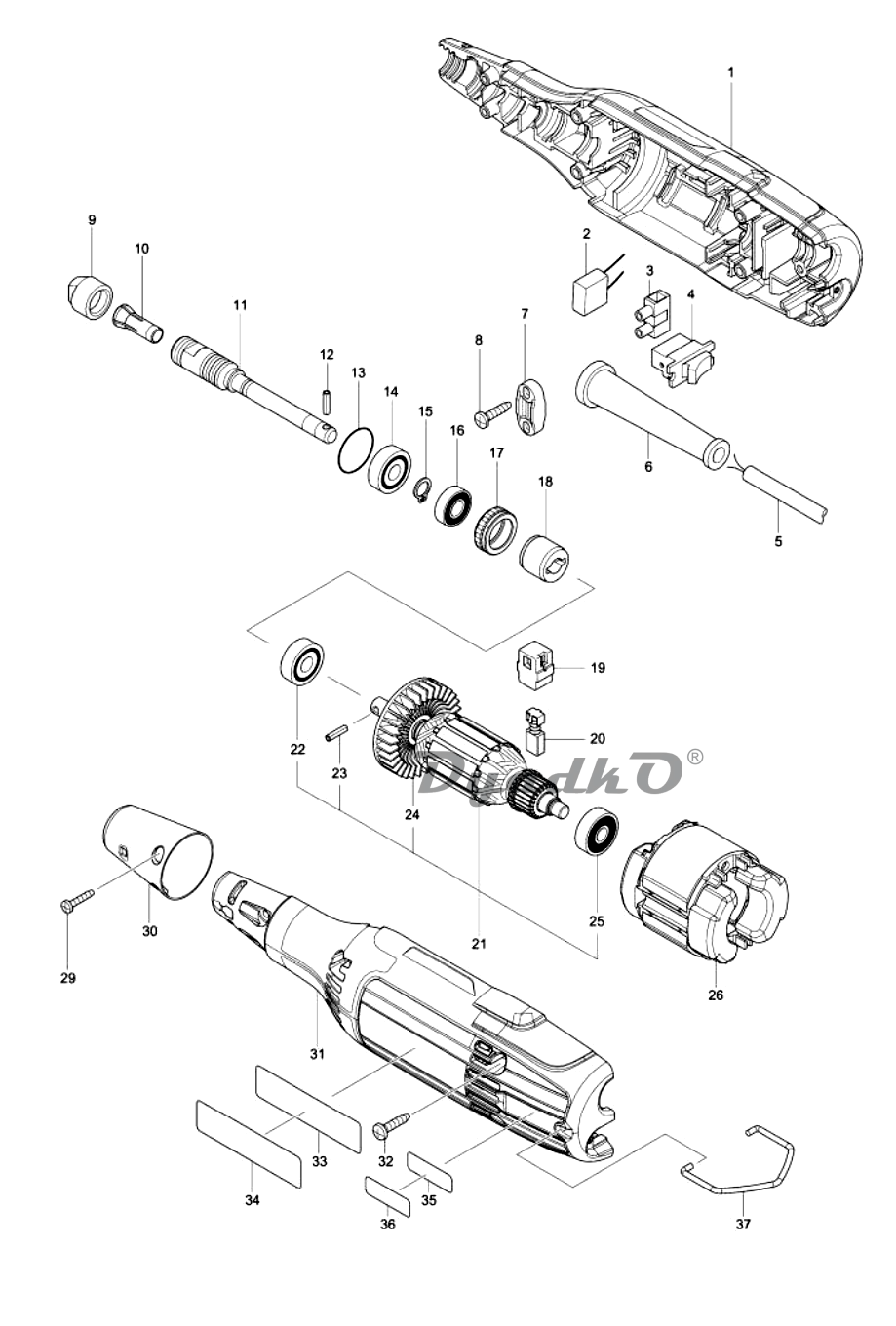

Схема MAKITA GD0603

1 HOUSING SET; ;
2 Фильтр помех к UC4030A; ;
3 Соединитель; ;
4 Выключатель к BO5030; ;
5 Кабель резиновый 1.0-2-2.5; ;
6 Усилитель кабеля 8-85 к 3709/; ;
7 Держатель кабеля к 3709/MT360/; ;
8 Самонарезающий винт 4х18; ;
9 COLLET NUT6; ;
10 Цанговый зажим 6 мм.; ;
11 Шпиндель для модели 906; ;
12 SPRING PIN 3-12; ;
13 О-кольцо 22 резиновое; ;
14 Подшипник 608LLB; ;
15 Стопорное кольцо S-8 к 4341CT/; ;
16 BALL BEARING 698DDW; ;
17 Резиновое кольцо 19 к JN1601/; ;
18 COUPLING; ;
19 Щеткодержатель 5*8; ;
20 Угольные щетки CB-64; ;
21 ARMATURE ASS'Y 240V; INC. 22-25;
22 Подшипник 608LLB; ;
23 SPRING PIN 3-12; ;
023-1 GROOVED PIN 3-12; ;
24 FAN 48; ;
25 Подшипник 627LLB; ;
26 FIELD ASS'Y 240V; ;
29 Самонарезающий винт 3X16; ;
30 CAP; ;
31 HOUSING SET; ;
32 Самонарезающий винт 4х18; ;
33 GD0603 NAME PLATE; ;
34 CLEAR LABEL; ;
35 GD0603 SERIAL NO. LABEL; ;
36 CLEAR LABEL; ;
37 Подвесной кронштейн; ;
A05 WHEEL POINT SET; ;
C10 Клемма для модели 6833; ;
C10 Резиновая шпилька 4; INC. 1;
A01 Гаечный ключ 10 3700B/3708/906; ;
A01-1 "Гаечный ключ 10 3709"; ;
A02 Цилиндрич. шлифов. насадка; ;
A03 Коническая шлифов. насадка; ;
A04 DRESSING STONE; ;
C10 Резиновая шпилька 4; INC. 31;
