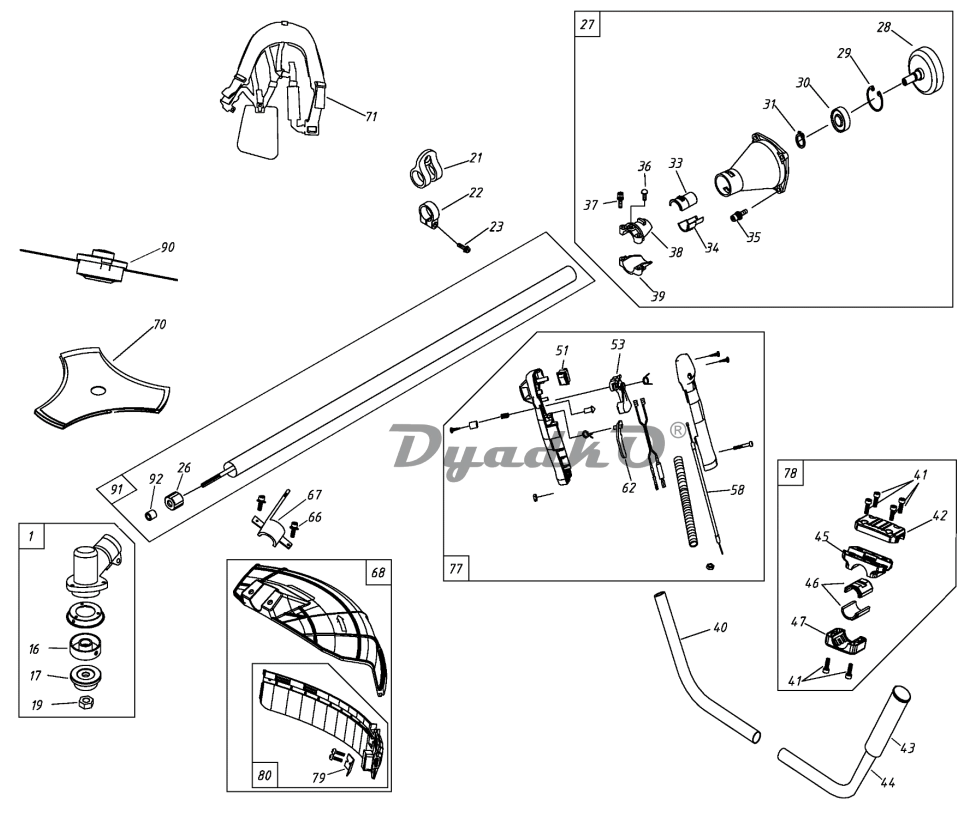

Схема CHAMPION (IGP) T 517 Штанга

1 Редуктор в сборе
16 Шайба редуктора защитная
17 Шайба ножа прижимная
19 Гайка крепл. ножа М10х1,25L (1700026)
21 Кронштейн крепления ремня
22 Фиксатор кронштейна ремня
23 Винт
26 Амортизатор втулки вала штанги
27 Корпус сцепления в сборе
28 Барабан сцепления
29 Кольцо стопорное
30 Подшипник барабана сцепления
31 Кольцо стопорное
33 Виброизолятор штанги верхний
34 Виброизолятор штанги нижний
35 Винт
36 Винт центрующий
37 Винт
38 Скоба верхняя
39 Скоба нижняя
40 Рукоятка трубчатая правая половина
41 Винт
42 Кронштейн рабочей рукоятки верх
43 Ручка левой рукоятки
44 Рукоятка трубчатая левая половина
45 Кронштейн рабочей рукоятки ср. часть
46 Виброизолятор
47 Кронштейн рабочей рукоятки верх низ
51 Выключатель зажигания
53 Рычаг газа
58 Трос газа (02050040048)
62 Предохранитель курка газа
66 Винт
67 Скоба крепления кожуха
68 Кожух защитный комплект
70 Нож 3/255/25,4
71 Ремень двойной
77 Рукоятка управления в сборе
78 Кронштейн рабочей рукоятки в сборе
79 Нож для обрезки корда
80 Фартук защитного кожуха
90 Головка триммерная М10*1,25LH
91 Штанга в сборе, вал 9 зубьев
92 Втулка вала штанги 8х14х14
