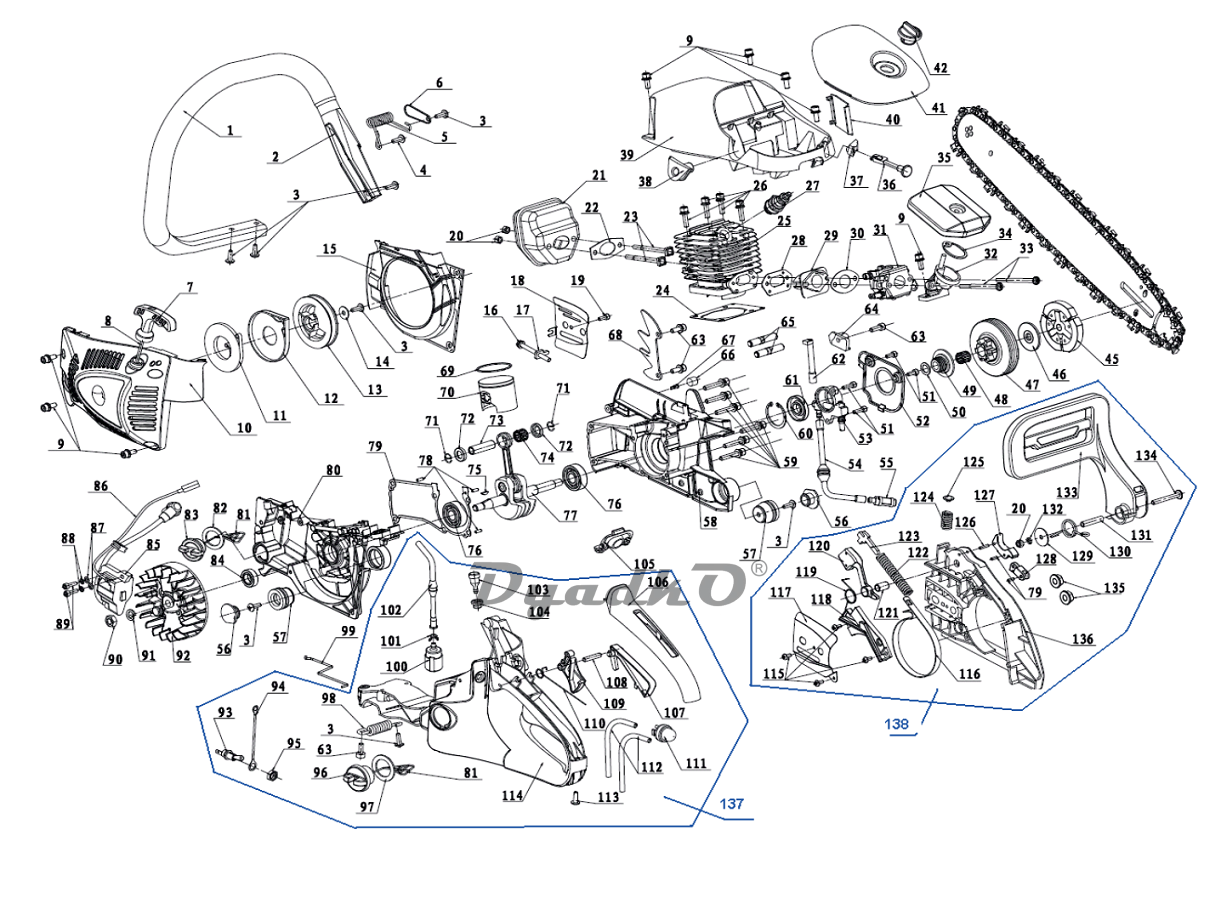

1 |
; Оболочка передней рукоятки; |
|
1-2 |
; Передняя рукоятка в сборе; |
|
2 |
; Передняя рукоятка; |
|
3,7,8,10-1
4 |
; Стартер в сборе; |
|
3 |
; Винт ST4,9x14; |
|
4 |
; Винт М5х16; |
|
5 |
; Пружина передней рукоятки; |
|
6 |
; Пластина пружины; |
|
7 |
; Ручка стартера; |
|
8 |
; Шнур стартера; |
|
9 |
; Винт М5х16; |
|
10 |
; Крышка стартера; |
|
11 |
; Пружина стартера; |
|
12 |
; Крышка пружины стартера; |
|
13 |
; Катушка шнура стартера; |
|
14 |
; Шайба ф5,3х16х1; |
|
15 |
; Кожух маховика; |
|
16 |
; Регулировочный винт натяжения цепи; |
|
16-17 |
; Натяжитель цепи в сборе; |
|
17 |
; Регулировочная гайка натяжения цепи; |
|
18 |
; Прижимная планка шины левая; |
|
19 |
; Винт М4х8; |
|
20 |
; Гайка М5; |
|
21 |
; Глушитель; |
|
22 |
; Прокладка глушителя; |
|
23 |
; Винт М5х70; |
|
24,25,69-7
4 |
; ЦПГ (цилиндро-поршневая группа) в наборе; |
|
24 |
; Прокладка цилиндра; |
|
25 |
; Цилиндр; |
|
26 |
; Винт М5х20; |
|
27 |
; Свеча зажигания; |
|
28 |
; Прокладка входного патрубка; |
|
29 |
; Входной патрубок (воздухозаборник); |
|
30 |
; Прокладка карбюратора; |
|
31 |
; Карбюратор; |
|
32 |
; Патрубок воздушного фильтра; |
|
33 |
; Винт М5х70; |
|
34 |
; Прокладка воздушного фильтра; |
|
35 |
; Фильтр воздушный; |
|
36 |
; Рычаг дроссельной заслонки; |
|
37 |
; Уплотнение рычага дроссельной заслонки; |
|
38 |
; Уплотнение регулировки холостого хода; |
|
39 |
; Кожух двигателя; |
|
40 |
; Тепловой дефлектор; |
|
41 |
; Крышка кожуха двигателя(возд.фильтра); |
|
42 |
; Барашек крышки возд.фильтра; |
|
45 |
; Диск сцепления; |
|
46 |
; Шайба сцепления; |
|
47 |
; Барабан сцепления; |
|
48 |
; Подшипник ф10хф13х12,7; |
|
49 |
; Червячный привод масляного насоса; |
|
50 |
; Шайба ф10,2х15,6х1; |
|
51 |
; Винт М4х14; |
|
52 |
; Крышка масляного насоса; |
|
53 |
; Насос масляный в сборе; |
|
54-55 |
; Фильтр масляный в сборе с трубкой; |
|
54 |
; Трубка масляная впускная; |
|
55 |
; Фильтр масляный; |
|
56 |
; Пылезащитная крышка амортизатора; |
|
57 |
; Амортизатор короткий; |
|
58 |
; Картер - правая половина; |
|
59 |
; Винт М5х30; |
|
60 |
; Стопорное кольцо ф32х1,2; |
|
61 |
; Сальник картера ф12х32х5,5; |
|
62 |
; Трубка масляная выпускная; |
|
63 |
; Винт М5х12; |
|
64 |
; Уловитель цепи(направляющая); |
|
65 |
; Винт М8х42; |
|
66 |
; Фильтр обратного клапана; |
|
67 |
; Обратный клапан; |
|
68 |
; Зубчатый упор; |
|
69 |
; Кольцо поршневое; |
|
70 |
; Поршень; |
|
71 |
; Стопорное кольцо поршневого пальца ф10; |
|
72 |
; Шайба подшипника поршневого пальца; |
|
73 |
; Поршневой палец ф10; |
|
74 |
; Подшипник поршневого пальца ф10х14х10,7; |
|
75 |
; Шпонка коленвала 3хф10х2,5; |
|
76 |
; Подшипник коленвала 6201; |
|
77 |
; Коленвал с шатуном; |
|
78 |
; Установочный штифт ф3х8; |
|
79 |
; Прокладка корпуса картера; |
|
80 |
; Картер - левая половина; |
|
81 |
; Фиксатор масляной крышки; |
|
81,96-97 |
; Крышка топливного бака в сборе; |
|
81-83 |
; Крышка масляного бака в сборе; |
|
82 |
; Прокладка масляной крышки; |
|
83 |
; Крышка масляного бака; |
|
84 |
; Сальник картера ф12х22х7; |
|
85 |
; Катушка зажигания; |
|
86 |
; Провод катушки зажигания 270мм; |
|
87 |
; Шайба ф4,2хф8х0,5; |
|
88 |
; Гровер ф4; |
|
89 |
; Винт М4х16; |
|
90 |
; Гайка М8; |
|
91 |
; Гровер ф8; |
|
92 |
; Маховик; |
|
93 |
; Выключатель кнопочный; |
|
94 |
; Провод катушки зажигания 81,5мм; |
|
95 |
; Гайка М8х0,75; |
|
96 |
; Крышка топливного бака; |
|
97 |
; Уплотнение топливной крышки ф24хф4; |
|
98 |
; Пружина демпферная; |
|
99 |
; Тяга дроссельной заслонки; |
|
100 |
; Топливный фильтр; |
|
100-102 |
; Трубка топливная в сборе с фильтром; |
|
101 |
; Зажим топливной трубки; |
|
102 |
; Трубка топливная; |
|
103 |
; Балансир; |
|
104 |
; Основание балансира; |
|
105 |
; Пыльник; |
|
106 |
; Накладка рукоятки основного корпуса; |
|
107 |
; Клавиша блокиратора газа; |
|
108 |
; Ось блокиратора газа; |
|
109 |
; Курок газа; |
|
110 |
; Пружина курка газа; |
|
111 |
; Праймер; |
|
112 |
; Трубка праймера; |
|
113 |
; Винт ST4.9×20; |
|
114 |
; Корпус пилы основной(топл.бак); |
|
115 |
; Винт ST3.5×10; |
|
116 |
; Тормозная лента; |
|
117 |
; Прижимная планка шины правая; |
|
118 |
; Крышка тормозной пружины; |
|
119 |
; Пружина ударного рычага; |
|
120 |
; Рычаг ударный; |
|
121 |
; Штифт ф6,7хф9х14,7; |
|
122 |
; Пружина тормозная большая; |
|
123 |
; Шток тормозной пружины; |
|
124 |
; Пружина возвратная; |
|
125 |
; Уплотнение; |
|
126 |
; Штифт ф3х14; |
|
127 |
; Рычаг тормоза основной; |
|
128 |
; Рычаг тормоза вспомогательный; |
|
129 |
; Шайба ф5,3хф23х1,2; |
|
130 |
; Пружина тормозной рукоятки; |
|
131 |
; Штифт ф5хф6,4х30; |
|
132 |
; Шайба; |
|
133 |
; Рукоятка тормоза цепи; |
|
134 |
; Винт; |
|
135 |
; Гайка М8; |
|
136 |
; Крышка боковая тормоза цепи; |
|
137 |
; Корпус основной (топл.бак) в сборе; |
|
138 |
; Тормоз цепи в сборе; |
