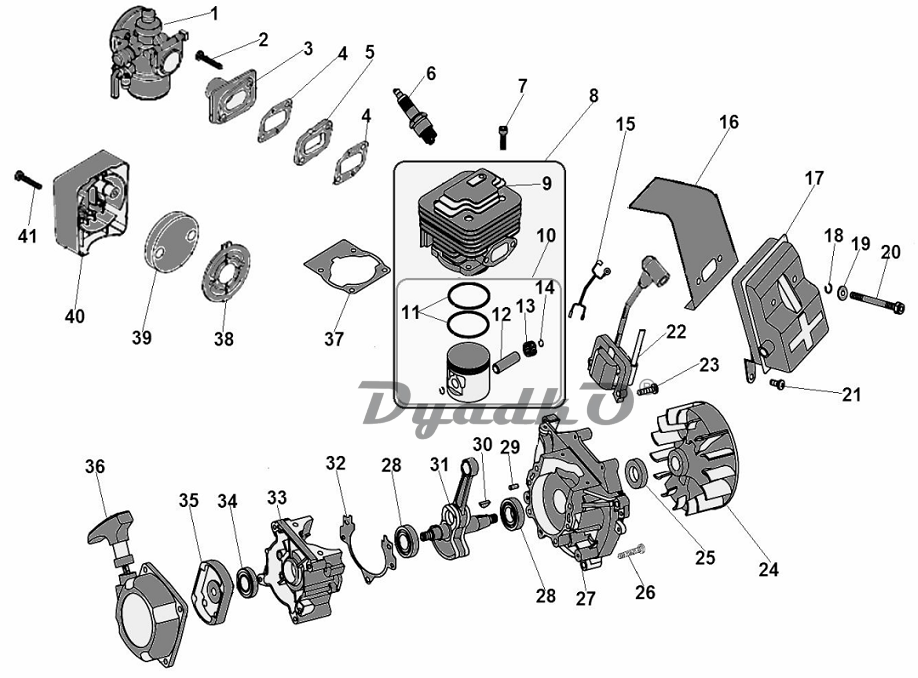

Схема CHAMPION (IGP) PS 242 Двигатель

1	Карбюратор
2	Болт М5х25
3	Фланец карбюратора
4	Прокладка
5	Теплоизолятор карбюратора
6	Свеча зажигания
7	Болт М5х20
8	Поршневая группа комплект
9	Цилиндр
10	Поршень комплект
11	Поршневое кольцо 40х1,5
12	Палец поршня
13	Игольчатый подшипник 10х13х15
14	Стопорное кольцо
15	Хомут крепления провода
16	Прокладка глушителя
17	Глушитель
18	Шайба
19	Шайба
20	Болт М6х60
21	Болт М5х12
22	Магнето
23	Болт М5х20
24	Маховик
25	Сальник коленвала 15х30х7
26	Болт М5х30
27	Картер, сторона маховика
28	Подшипник 6202
29	Штифт 4х10
30	Шпонка маховика 3х5х13
31	Коленвал
32	Прокладка картера
33	Картер, сторона стартера
34	Сальник коленвала 12хх22х7
35	Плата собачек стартера
36	Стартер в сборе
37	Прокладка цилиндра
38	Внутренняя крышка фильтра
39	Воздушный фильтр
40	Крышка воздушного фильтра
41	Болт М4х25
