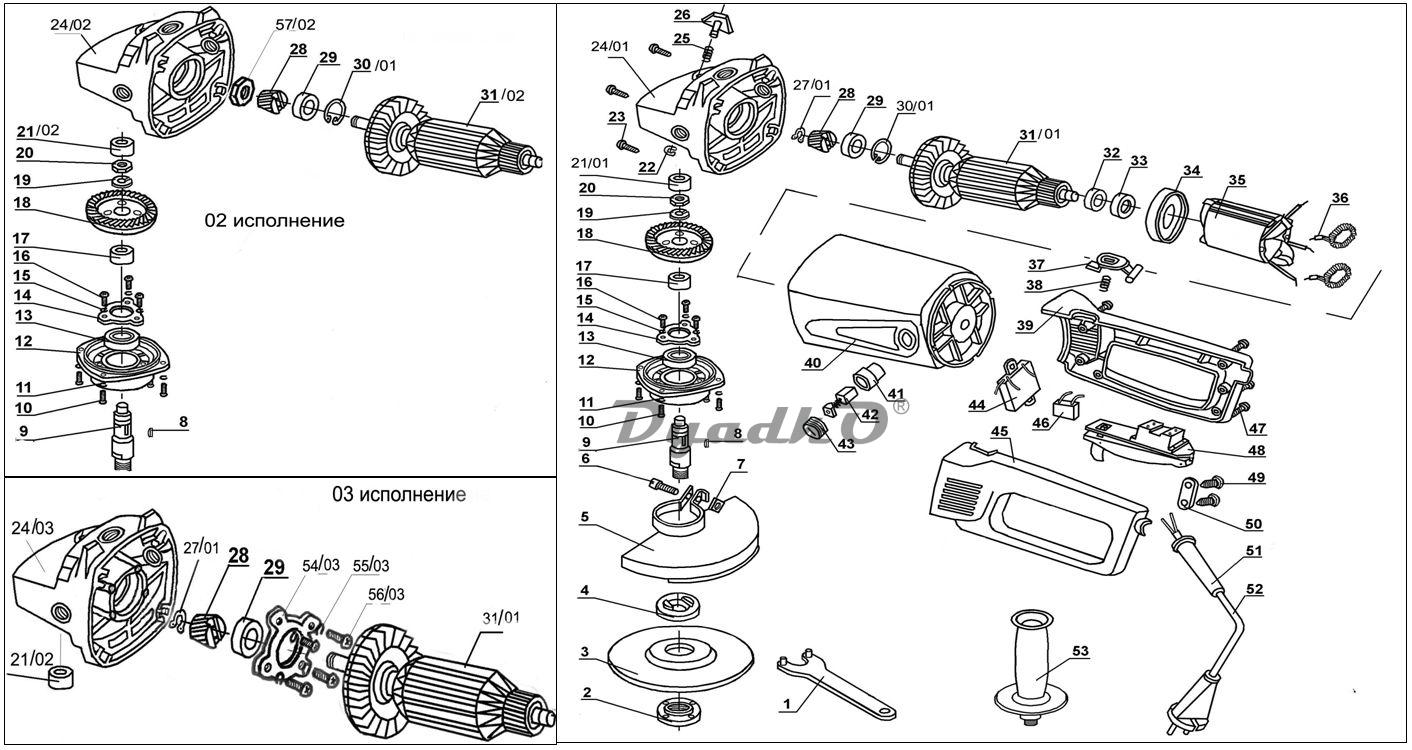

Схема ДИОЛД МШУ-2,45-230

1 Ключ
2 Гайка
3 Круг отрезной
4 Втулка
5 Кожух
6 Болт М8х25
7 Гайка
8 Шпонка шпинделя
9 Шпиндель
10 Винт (саморез) 5х16
11 Шайба пружинная 5
12 Крышка
13 Подшипник 6202 ZZ (80202, 15х35х11)
14 Пластина
15 Шайба пружинная 4
16 Винт (потай) М4х8
17 Втулка
18 Колесо зубчатое
19 Шайба 12
20 Гайка М12
21.1 Игольчатый подшипник
21.2 Подшипник 607(80017,17х19х6)
21.2 Подшипник 607(80017,17х19х6)
22 Шайба стопорная 5
23 Винт (саморез)5х35
24.1 Корпус редуктора
24.3 Корпус редуктора
24.2 Корпус редуктора
25 Пружина 12х11х0.8
26 Кнопка фиксатора
27.1 Шайба упорная 9
27.1 Шайба упорная 9
28 Шестерня
29 Подшипник 6201Z(12х32х11)
30.1 Кольцо 32
30.1 Кольцо 32
31/02 Якорь
31.1 Якорь
31.1 Якорь
32 Подшипник 629ZZ(80100,10х26х8)
33 Втулка резиновая
34 Диафрагма
35 Статор
36 Контакт
37 Кнопка поворота
38 Пружина 6х22х0.8
39 Полуручка правая
40 Корпус эл. двигателя
41 Щеткодержатель
42 Щетка 14х8х18.5
43 Пробка-заглушка
44 Блок электронный
45 Полуручка левая
46 Конденсатор
47 Винт (саморез) 4х16
48 Выключатель в сборе
49 Винт (саморез) 4х16
50 Пластина прижимная
51 Трубка защитная
52 Электрошнур
53 Дополнительная рукоятка
54/03 Пластина
55/03 Шайба пружинная 4
56/03 Винт (потай) М4х8
57/02 Гайка М8
МШУ 2,45 Втулка переходная в корпус редуктора ДД-02-33
Взаимозаменяемые узлы 3-х исполнений.
Исполнение 01
Комплект:
-игольчатый подшипник поз. 21/01 - корпус редуктора поз. 24/01 - шайба упорная поз. 27/01 - кольцо 32 поз. 30/01 -якорь поз. 31/01
Исполнение 02
Комплект: - подшипник 607(80017,17х19х6) поз. 21/02
- корпус редуктора поз. 24/02 - гайка М8 57/02
- кольцо 32 поз.30/01
- якорь поз. 31/02
Исполнение 03
Комплект:
-подшипник 607(80017,17х19х6) поз. 21/02 - корпус редуктора поз 24/03 - шайба упорная 9 поз. 27/01 - пластина поз. 54/03
Исполнение 01
- шайба пружинная 4 поз. 55/03 - винт (потай) М4х8 поз. 56/03 - якорь поз.31/01
Исполнение 02
Исполнение 03
МШУ 2,45 Фиксатор в сборе (п.22,25,26)
МШУ 2,45 Шестерня мал.+колесо зубч.п.18,28
МШУ 2,45 Шпиндель п.9 под игол.подш. 1 исп
МШУ 2,45 Шпиндель п.9 под 607 подш. 2 исп
МШУ 2,45 Корпус редуктора п.24/01 (п.24) игол.подш. 1 исп
МШУ 2,45 Корпус редуктора п.24/02 (п.24) 607 подш. 2 исп
МШУ 2,45 Корпус редуктора в сб. п.22, 24/01-26,29,30 (п.22,24-26,29,30) под игольчатый подшипник 1 исп
МШУ 2,45 Корпус редуктора в сб. п.22, 24/02-26,29,30 (п.22,24-26,29,30) под 607 подшипник 2 исп
МШУ 2,45 Подшипник игольчатый (комплектно со втулкой)
МШУ 2,45 Рукоятка дополнительная (ЗИП) МШУ-230
МШУ 2,45 Ключ МШУ 230 (ЗИП) /большой
МШУ 2,45 Кожух МШУ-230 (ЗИП) /большой
