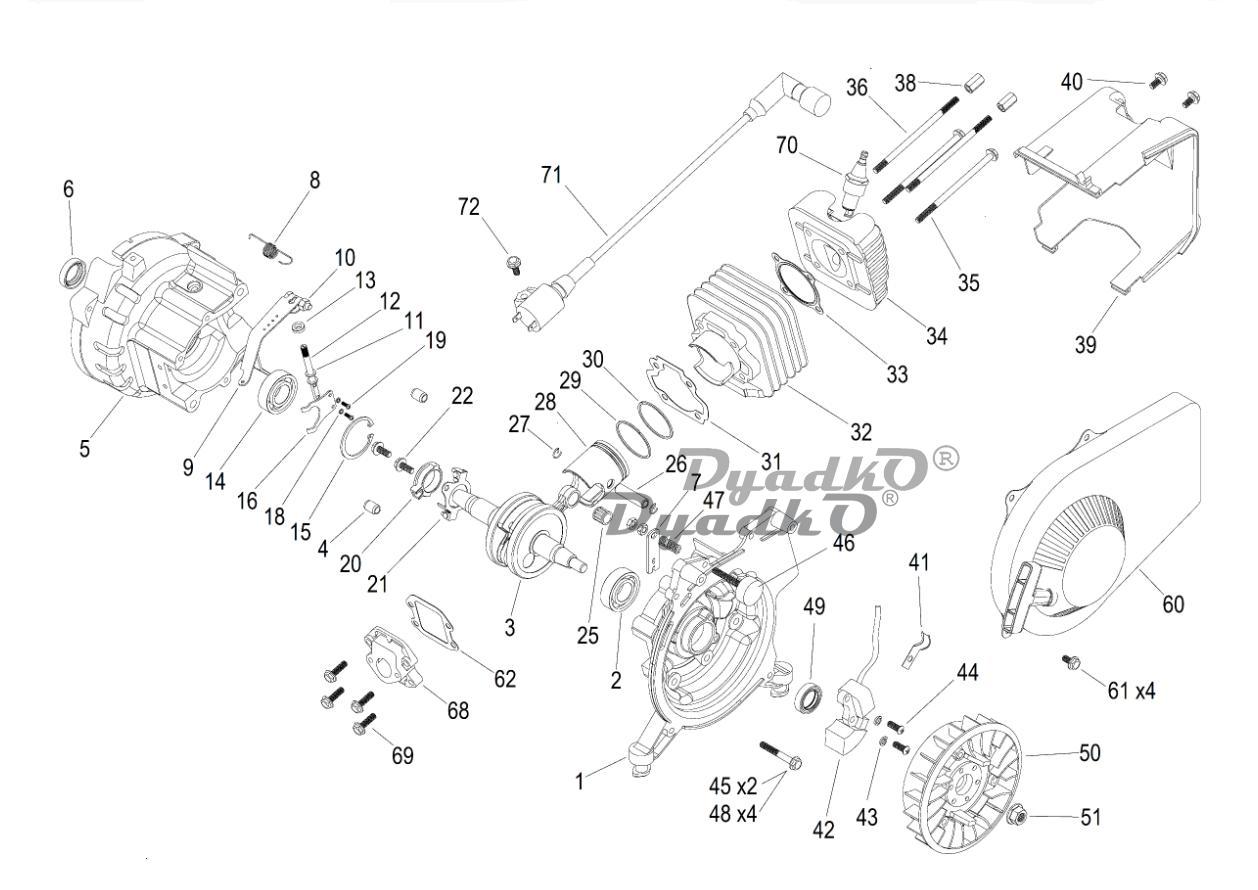

Схема CHAMPION (IGP) IGG 950 Цилиндро-поршневая группа

1 Картер, сторона маховика
2 Подшипник к/вала 6004
3 Коленвал
4 Штифт установочный
5 Картер, сторона генератора
6 Сальник к/вала 20х30х7
7 Пластина
8 Пружина
9 Рычаг регулятора оборотов
10 Гайка М6
11 Кольцо стопорное
12 Вал регулятора оборотов
13 Сальник 6х12х4
14 Подшипник 6004
15 Кольцо стопорное
16 Вилка регулятора
18 Шайба гроверная
19 Винт М3х8
20 Фланец упорный
21 Скоба фланца
22 Болт М6х12
25 Подшипник шатуна 10х14х12,7
26 Палец поршня
27 Кольцо стопорное
28 Поршень 45мм
29 Кольцо поршневое нижнее 45х1,5
30 Кольцо поршневое верхнее 45х1,5
31 Прокладка цилиндра
32 Цилиндр 45мм
33 Прокладка головки цилиндра
34 Головка цилиндра
35 Болт головки цилиндра М6х105
36 Шпилька головки цилиндра
37 Шайба
38 Гайка шпильки М6 высокая
39 Дефлектор
40 Болт М6х12
41 Хомут
42 Магнето, низковольтная часть
43 Шайба гроверная
44 Винт М6х16
45 Болт М6х55
46 Болт регулировки нагрузки
47 Пружина
48 Болт М6х50
49 Сальник к/вала 20х30х7
50 Маховик
51 Гайка М10х1,25
60 Стартер ручной
61 Болт М6х12
62 Прокладка под теплоизолятор
68 Теплоизолятор
69 Болт М6х20
70 Свеча зажигания
71 Магнето, высоковольтная часть
72 Болт М6х16
* Шайба
* Пластина клапана
* Клапан лепестковый
* Шайба пружинная
* Винт М3х8
* Шайба
* Шайба гроверная
* Шайба
