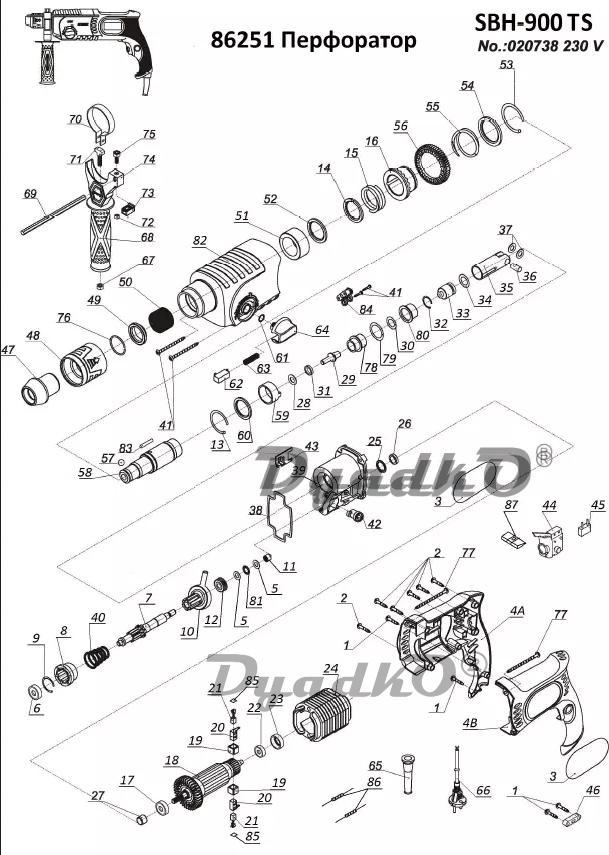

Схема DWT SBH-900 TS

1 Саморез ST4x16
2 Саморез ST4x18
3 Шильда
4A Полукорпус ручки правый
4B Полукорпус ручки левый
5 Шайба опорная 6х14
6 Подшипник 606.2z
7 Вал промежуточный
8 Муфта
9 Кольцо фиксирующее D13
10 Преобразователь в сборе
11 Подшипник игольчатый НК0608
12 Шестерня малая
13 Кольцо фиксирующее D30
14 Шайба стопорная специальная 31х35
15 Пружина 35х42
16 Втулка храповика
17 Подшипник 608.2z
18 Ротор
19 Щеткодержатель
20 Гильза щеткодержателя
21 Щетка
22 Подшипник 607.2 Z
23 Демпфер подшипника 22х19х7,5
24 Статор
25 Кольцо уплотнительное D22
26 Прокладка фетровая
27 Втулка 10х10
28 Шайба резиновая 9х20
29 Ударник
30 Кольцо уплотнительное 18х3,35
31 Втулка концевая
32 Кольцо фиксирующее D25
33 Поршень
34 Кольцо уплотнительное 21х2,5
35 Цилиндр
36 Палец цилиндра 12х22
37 Шайба D12
38 Прокладка
39 Станина
40 Пружина конусная 25х30
41 Саморез ST4x38
42 Вал переключателя режимов
43 Планка переключателя режимов
44 Выключатель с регул оборотов
45 Конденсатор 0,22 мкФ
46 Держатель кабеля
47 Кожух пылезащитный
48 Втулка фиксирующая
49 Шайба опорная пружины патрона
50 Пружина конусная 30х25
51 Подшипник игольчатый НК2512
52 Шайба 34х25
53 Кольцо фиксирующее D37
54 Шайба 45х37
55 Пружина 45х10
56 Шестерня большая
57 Шарик D7
58 Шпиндель
59 Втулка D29
60 Шайба 29х32
61 Кольцо уплотнительное D15
62 Фиксатор переключателя
63 Пружина 7х38
64 Ручка переключателя режимов
65 Защита кабеля
66 Кабель эл. с вилкой
67 Гайка М8
68 Ручка дополнительная
69 Ограничитель глубины
70 Хомут доп. ручки
71 Болт специальный М8х45
72 Гайка М6
73 Захват хомута
74 Держатель доп. ручки
75 Винт зажимной М6 (Нех)
76 Кольцо фиксирующее D20
77 Саморез ST4x64
78 Втулка переходная
79 Кольцо уплотнительное 25х3,5
80 Чашка
81 Подшипник игольчатый опорный
82 Корпус редуктора
83 Шпонка цилиндрическая 3х22
84 Стопор в сборе
85 Крышка щеткодержателя
86 Дроссель
87 Клавиша переключателя реверса
