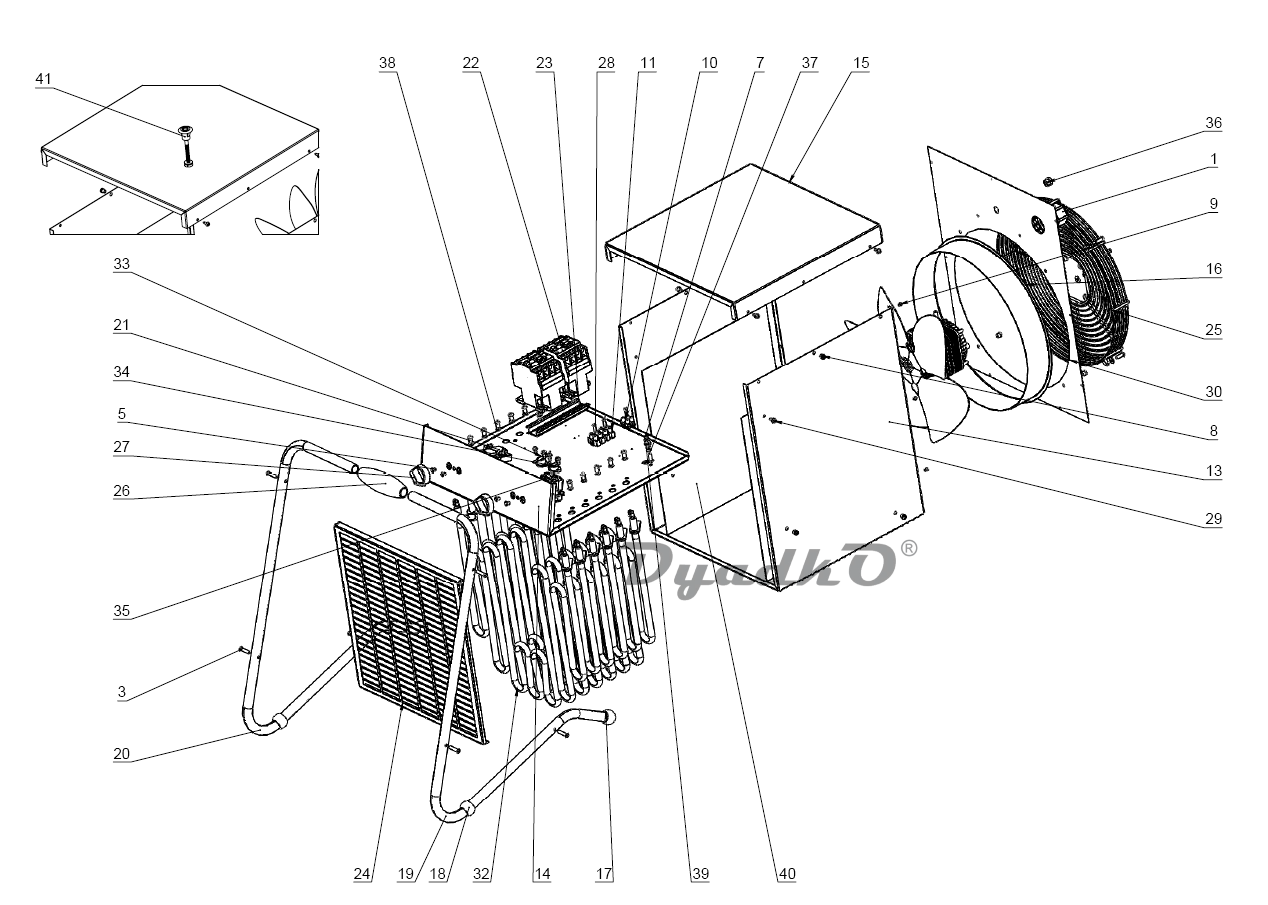

Схема ПАРМА ТВ-24/3-1К

1 Ввод кабельный PG-25
2 Вентилятор модель ST041034-1CN
3 Винт 4x25 oil ГОСТ 17475-80 с потайной головкой / DIN 965
4 Винт 5x10 оц (крест) DIN 7985
5 Винт М4х8 потай, крест, шлиц Ph, оц. ГОСТ 17475 (DIN 965)
6 Винт М4х14 цил. голов, с п/сф, крест шлиц Ph, оц. DIN 7985
7 Гайка М4 оц ГОСТ 5927-70 (DIN934)
8 Гайка вытяжная с фланцем (с насечкой на нижней части) 4x0,7x11,6 (0,3-2,5) оц
9 Заклепка тяговая 3,2x6
10 Клемная колодка РА9Н (12 клемм) 2 клеммы
11 Клемная колодка РА12Н (12 клемм) 4 клеммы
12 Комплект проводов
13 Корпус
14 Кронштейн
15 Крышка
16 Обечайка
17 Опора
18 Опора
19 Опора левая
20 Опора правая
21 Переключатель вращающийся RS-25/4F4
22 Пускатель LC1-D2510-220VAC
23 Рейка большая
24 Решетка
25 Решетка защитная G300A Н46.8
26 Ручка WP с риской
27 Ручка Р-50
28 Саморезы 2,9x16 оц. п/сф крест
29 Саморезы 3,9x11 оц усеч.конус острие
30 Стенка
31 Стяжка кабельная 3x80
32 ТЭН ST0720-001
33 Термостат биметаллический KSD 301- 5.0/16Н15К14-GS (Т24В 050)
34 Термостат биметаллический KSD 301- 9.0/16D15X2
35 Термостат капиллярный WY 40-653-21
36 Фиксатор кабеля SB5R-1
37 Шайба гровер 4 оц ГОСТ 6402-70 (DIN 127)
38 Шайба гровер 5 оц ГОСТ 6402-70 (DIN 127)
39 Шайба увеличенная 4 оц ГОСТ 6958-70 (DIN 9021)
40 Экран
