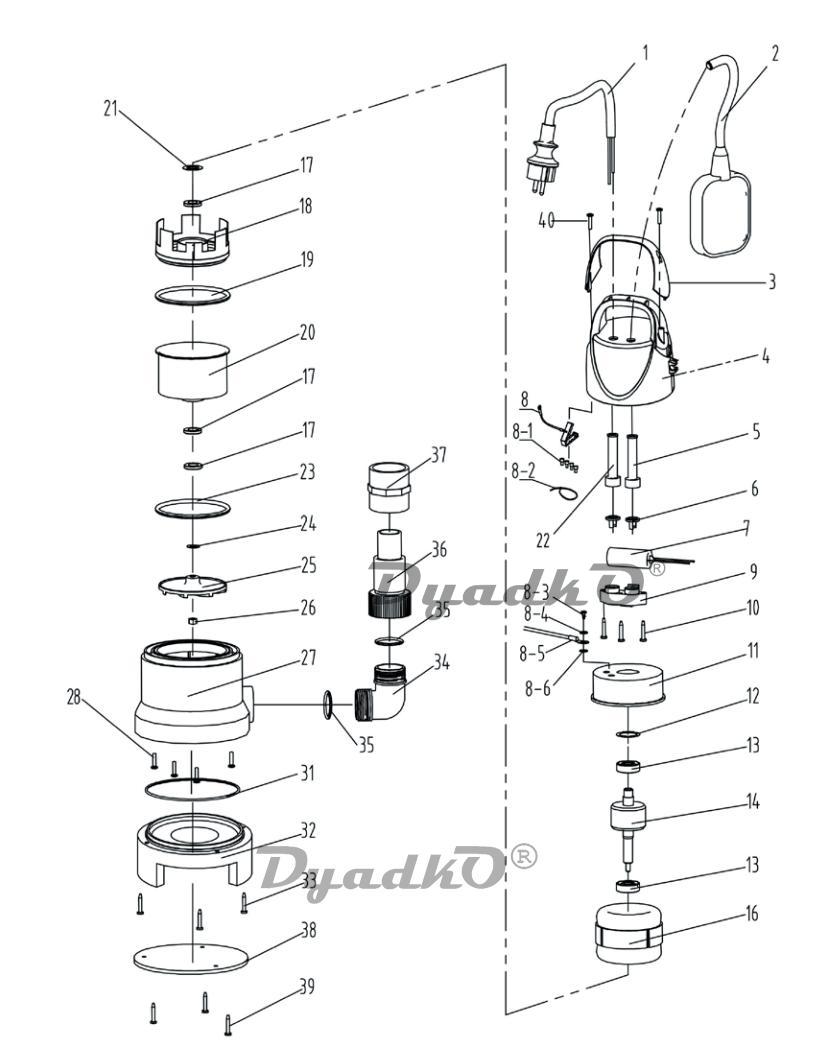

Схема STERWINS 750 DW-3 750 DW-3 (15088156)

1 Кабель питания 750 DW-3
1 Кабель
2 Поплавковый выключатель 750 DW-3
2 Поплавковый переключатель
3 Крышка рукоятки
4 Задний корпус насоса
5 Оболочка кабеля
6 Прижимной блок кабеля
6 Прижимной блок кабеля
6, 7,
11-1 2,
17-20,
22-25, 28
assy 		Ремнабор с сальником 750 DW-3
7 8пФ Конденсатор
8-2 Стяжка
8-3 Поперечный самонарезающий винт
8-4 Стопорная шайба с внешними зубцами
8-5 Зажимная пластина
8-5 Желто-зеленый провод
8-6 Стандартная пружинная шайба
8-1 Прижимной колпачок нейлонового предохранительного провода
8 Конденсатор 8 uf 750 DW-3
8-1 Прижимной колпачок нейлонового предохранительного провода
8 Сварные компоненты крышки заземления
9 Прижимной блок кабеля
10 Поперечный самонарезающий винт
11 Металлическая задняя крышка в сборе
12 Гофрированная шайба
12-14 assy Ротор 750 DW-3
13 Подшипник
14 Ротор
15 Статор 750 DW-3
15 Алюминиевая передняя втулка
15-32,
12- 14
assy 		Мотор в сборе 750 DW-3
16 Статор
16-32 assy Корпус насоса 750 DW-3
17 Сальник
18 Металлическая втулка
19 Кольцо
20 Передняя крышка двигателя
21 Уплотнитель
22 Оболочка кабеля
23 Кольцо
24 Регулируемая шайба
25 Рабочее колесо
26 Гайка
27 Корпус основного насоса в сборе
28 Самонарезающий винт
31 Кольцо
32 Основание
33 Самонарезающий винт
35-36 1-1/2 Выходной соединитель в сборе
35, 33,
34 assy 		Фитинг 750 DW-3
37-1 Кольцевая прокладка
37 Защитное кольцо от песка
38 Пластина основания
39 Самонарезающий винт
40 Поперечный самонарезающий винт
41 Поперечный самонарезающий винт
42 Кольцо
43 Резиновая заглушка
