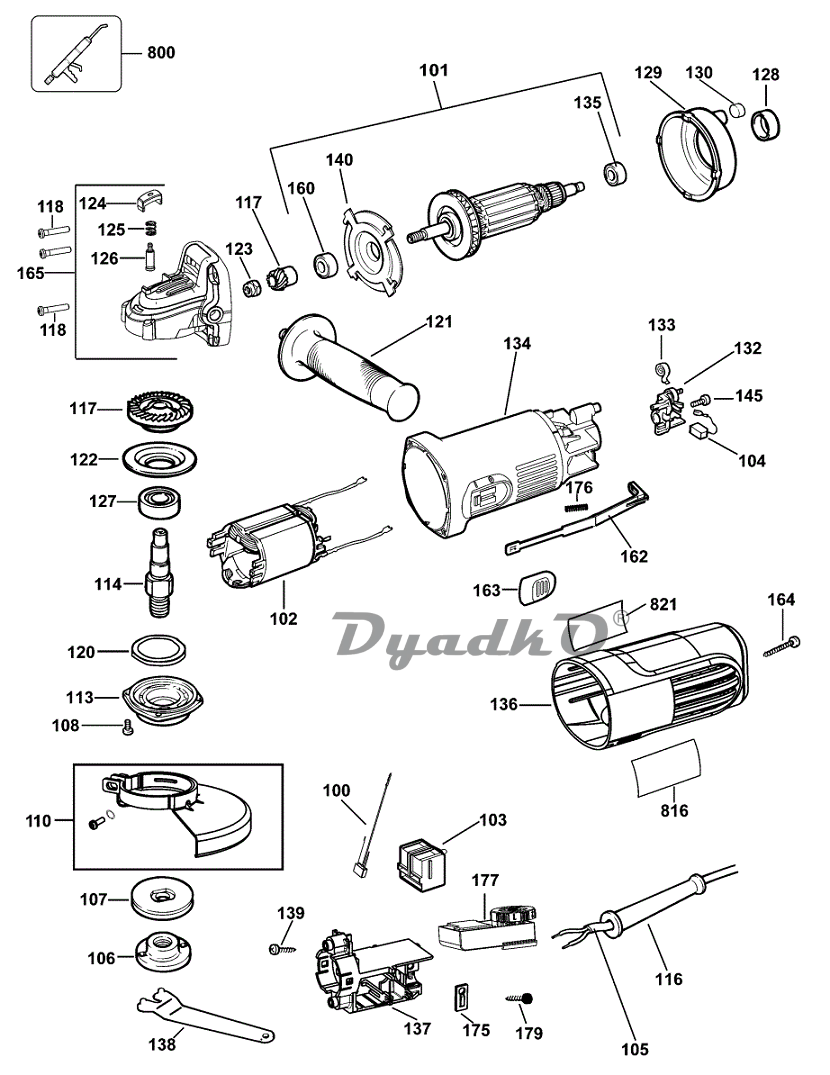

Схема DEWALT DWE4119 DWE4119 (Type 1)


100 БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ KS
101 ЯКОРЬ 230 В KS
102 ОБМОТКА ВОЗБУЖДЕНИЯ 230 В KS
103 ВЫКЛЮЧАТЕЛЬ KS
104 ПАРА ЩЁТОК 230 В KS
105 КОМПЛЕКТ ПРОВОДОВ KS KS
106 НАРУЖНЫЙ ФЛАНЕЦ
107 ВНУТРЕННИЙ ФЛАНЕЦ
108 ВИНТ
110 ОГРАЖДЕНИЕ, В СБОРЕ 125MM
113 КРЫШКА КОРПУСА РЕДУКТОРА
114 ШПИНДЕЛЬ M14
116 ЗАЩИТА ШНУРА ПИТАНИЯ
117 ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ
118 ВИНТ
120 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
121 РУЧКА БОКОВАЯ SA
122 ФЛАНЕЦ
123 ГАЙКА M7
124 КНОПКА
125 ПРУЖИНА
126 ЗАЖИМ ШПИНДЕЛЯ
127 ПОДШИПНИК 6001 (12 x 28 x 10)
128 ВТУЛКА
129 ОТРАЖАТЕЛЬ
130 АМОРТИЗАТОР
132 ЩЁТКОДЕРЖАТЕЛЬ SA
133 ПРУЖИНА
134 КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ В СБОРЕ
135 ШАРИКОВЫЙ ПОДШИПНИК 607 (7 x 19 x 6)
136 РУЧКА
137 ПЕРЕКЛЮЧАТЕЛЬ ОПОРЫ
138 ГАЕЧНЫЙ КЛЮЧ
139 ВИНТ
140 ФЛАНЕЦ
145 ВИНТ 4.2 x 13mm
160 ПОДШИПНИК
162 ЗВЕНО
163 КНОПКА
164 ВИНТ
165 КОРПУС РЕДУКТОРА В СБОРЕ
175 ЗАЖИМ ШНУРА ПИТАНИЯ
176 ПРУЖИНА
177 МОДУЛЬ KS
179 ВИНТ
800 КОНСИСТЕНТНАЯ СМАЗКА 500 gms
816 ЭТИКЕТКА
821 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ KS
