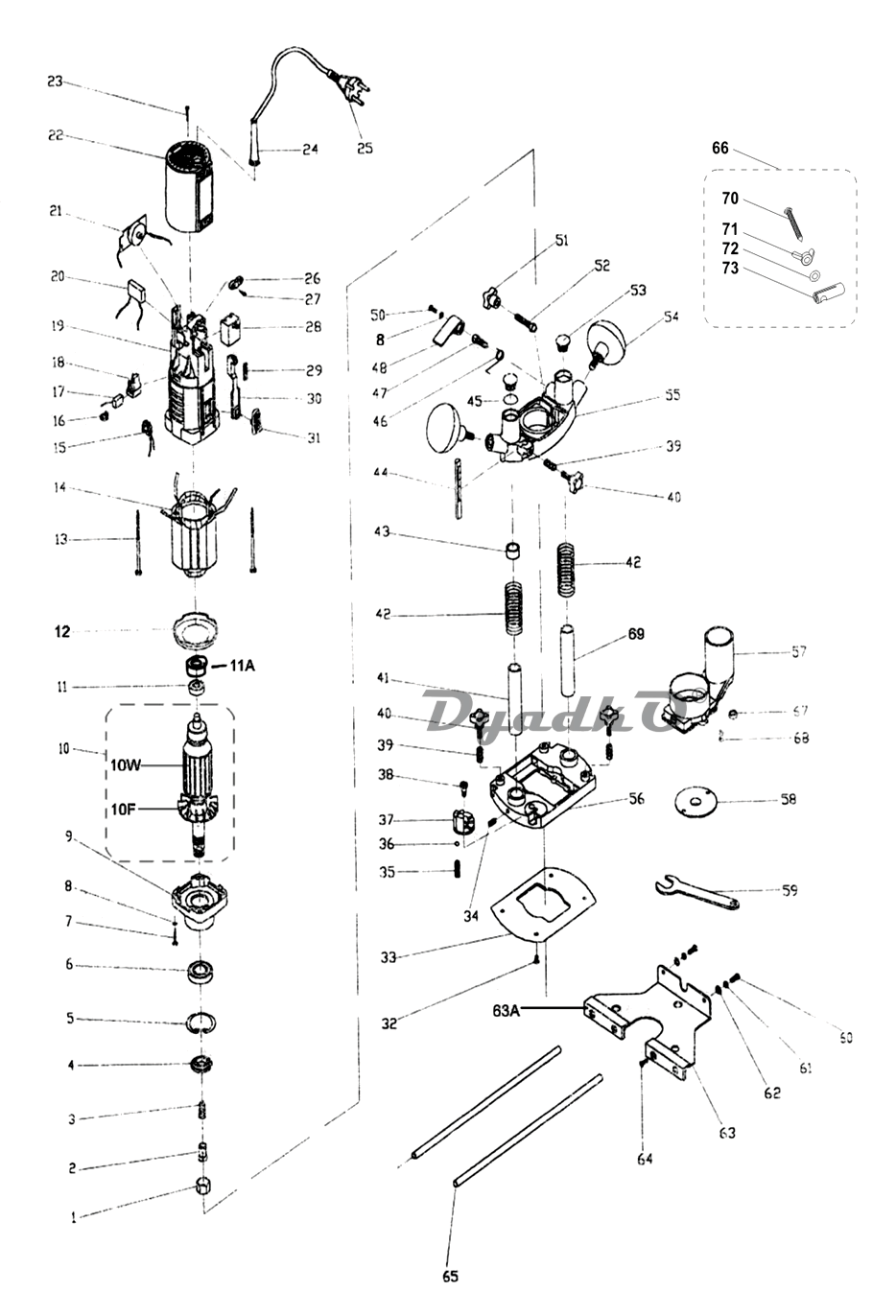

Схема URAGAN MER 650 E

1 Гайка цанги M15x1
2 Цанга D6
3 Пружина цанги D6
4 Гайка специальная M17x1
5 Кольцо стопорное сжимное D37,3
6 Подшипник шариковый 6003-2RS (35х17х10)
7 Саморез 4x20 T20
8 Шайба D4
9 Промщит
10 Ротор
10F Крыльчатка
10W Ротор без крыльчатки
11 Подшипник шариковый 607-2RS (19х7х6)
11А Втулка каучуковая
12 Защита статора
13 Саморез 4х62 PH2
14 Статор
15 Катушка индукторная
16 Пружина щеткодержателя
17 Щетка
18 Щеткодержатель
19 Корпус статора
20 Конденсатор 0,22 мкФ
21 Блок электронный
22 Крышка корпуса
23 Винт М4х15 Т20
24 Воротник шнура
25 Шнур сетевой резин, 2х1,0мм, 2м
26 Прижим шнура
27 Саморез 4х16 PH2
28 Выключатель FA3-5/2W 5(5)A 250V~ 5E4
29 Пружина
30 Тяга выключателя
31 Кнопка выключателя
32 Винт М4х8 РН2 (потай)
33 Платформа пластиковая
34 Винт М6х10 Н3 (внутр)
35 Пружина D6,5x16
36 Шарик стальной D6,5
37 Ограничитель
38 Винт М6х15 (шлиц) специальный
39 Пружина D8x16
40 Винт-барашек М6х17
41 Направляющая левая
42 Пружина направляющей D22x110
43 Втулка (d18; D23; h8)
44 Линейка
45 Кольцо запорное
46 Пружина торсионная
47 Винт специальный М8,5х29,5 стопора
48 Ручка стопора
50 Винт M4x13 T20
51 Гайка - барашек М6
52 Болт М6х49
53 Колпачок
54 Ручка боковая
55 Основа направляющей
56 Основа
57 Кожух
58 Диск
59 Ключ
60 Винт М5х15 РН2
61 Шайба-гровер D5
62 Шайба D5
63 Упор
63А Накладка
64 Винт М4х6 РН2 (потай)
65 Направляющая
66 Циркуль
67 Гайка М5
68 Винт М5х18 РН2 (потай)
69 Направляющая правая
70 Винт М6х53 (шлиц) специальный
71 Гайка-барашек М6
72 Шайба D6
73 Наконечник М6
