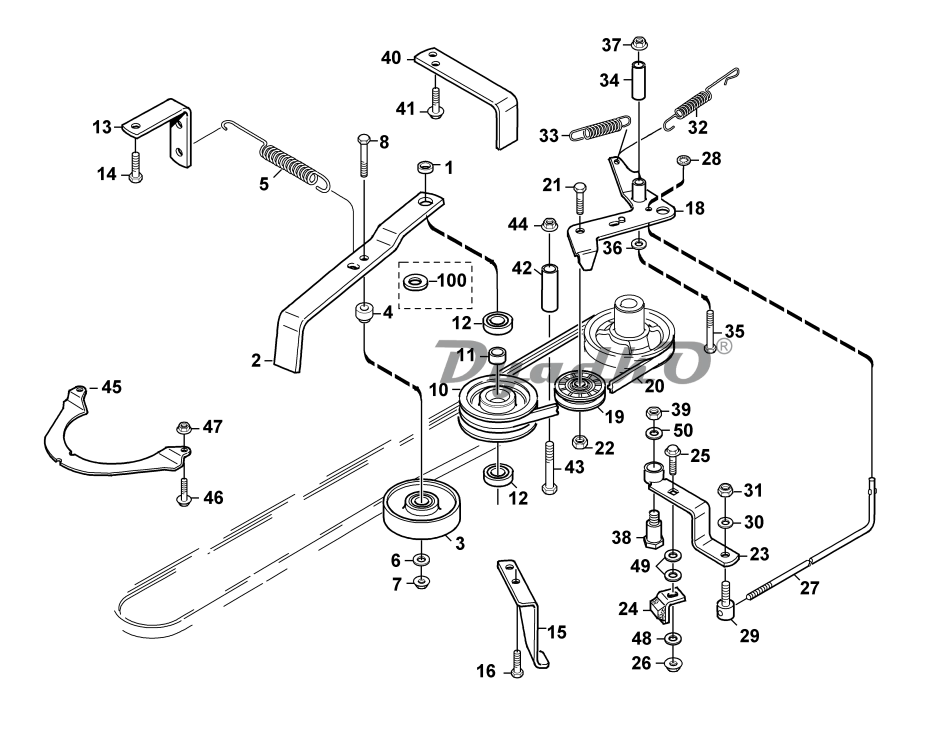

Схема VIKING MF 880 Привод косилочного механизма

1 Распорная втулка
1 Распорная втулка 9 78 003 612
2 Натяжной рычаг
3 Натяжной ролик
4 Распорная втулка
5 Пружина растяжения
6 Шайба 8,4
7 Шестигранная
8 Винт с шестигранной головкой М8х55
10 Клиноременный шкив 11,12
10 Клиноременный шкив 11,12 9 78 004 904
11 Распорная втулка
12 Радиальный шарикоподшипн ик 6203-2RSX
13 Держатель
14 Самонарезающий винт M8x16
15 Упор
16 Самонарезаю щий винт M6x16
18 Натяжной рычаг
19 Натяжной ролик
19 Натяжной ролик
20 Клиновой ремень
21 Винт с шестигранной головкой М10Х30
22 Шестигранная гайка M10
23 Рычаг
24 Тормозная колодка
24 Тормозная колодка 9 78 004 904
25 Винт с шестигранной головкой М8 х 25
26 Шестигранная гайка М8
27 Тяга
28 Зажимное кольцо 5
29 Палец
30 Шайба 6,4
31 Шестигранная гайка М6
32 Пружина растяжения
33 Пружина растяжения
34 Распорная втулка
35 Винт с шестигранной головкой M8x65
36 Шайба 8,4
37 Шестигранная гайка M8
38 Палец с буртиком
39 Шестигранная гайка М10
40 Направляюща я ремня
41 Самонарезаю щий винт M6x16
42 Втулка
43 Винт с шестигранной головкой M10x70
44 Шестигранная гайка M10
45 Защитная пластина
46 Винт с шестигранной головкой M6x12
47 Шестигранная гайка M6
48 Шайба 8,4x18x1,5
49 Шайба 10,5
49 Шайба 10,5x22x2
50 Шайба 10,5
50 Шайба 10,5x22x2
100 Диск
100 Диск 9 78 004 274
100 Шайба 17 9 78 003 612
