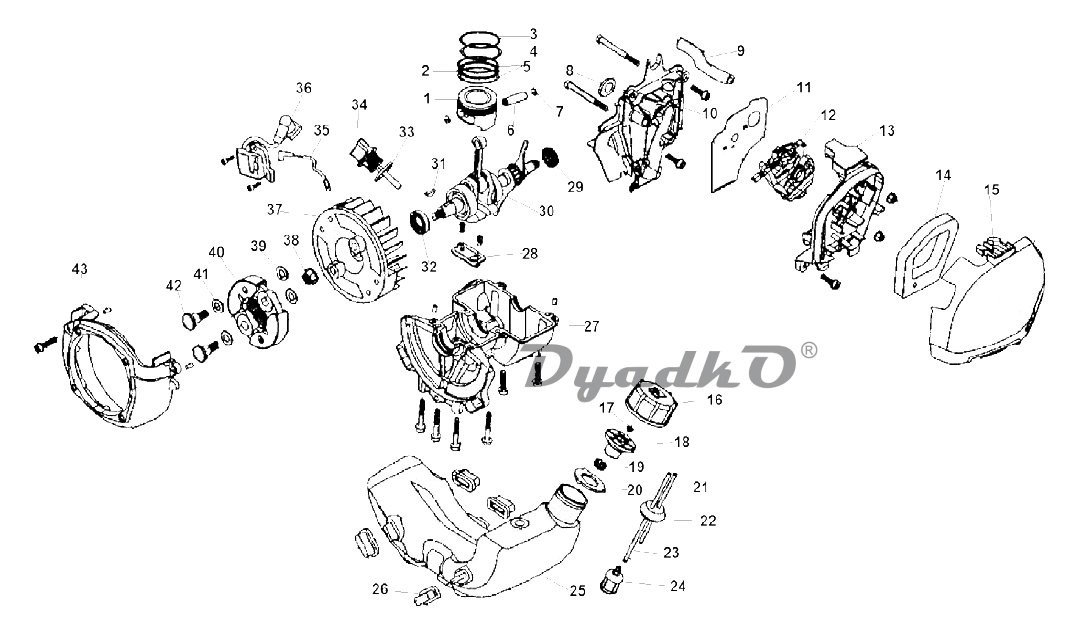

Схема CHAMPION (IGP) T 374 FS Двигатель GX35 (2 часть)

1 Поршень
2 Расширитель маслосъемного кольца
3 Верхнее компрессионное кольцо
4 Нижнее компрессионное кольцо
5 Маслосъемное кольцо
6 Палец поршня
7 Стопорное кольцо
8 Уплотнительное кольцо теплоизолятора
9 Шланг сапуна
10 Теплоизолятор
11 Прокладка под карбюратор
12 Карбюратор
13 Корпус воздушного фильтра
14 Воздушный фильтр
15 Крышка воздушного фильтра
16 Пробка топливного бака
17 Клапан сапуна
18 Крышка клапана
19 Колпачок крышки
20 Уплотнительное кольцо
21 Обратный топливный шланг
22 Уплотнение шланга
23 Шланг топливный
24 Топливный фильтр
25 Топливный бак
26 Амортизатор бака
27 Картер
28 Клапан сапуна
29 Сальник коленвала сторона стартера
30 Коленвал
31 Шпонка 3х5х13
32 Сальник сторона маховика
33 Уплотнительное кольцо 14х2,65
34 Крышка щуп картера
35 Провод выключения зажигания
36 Магнето
37 Маховик
38 Гайка М8
39 Шайба сцепления
40 Сцепление
41 Шайба болта сцепления
42 Болт крепления сцепления
43 Крышка сцепления
