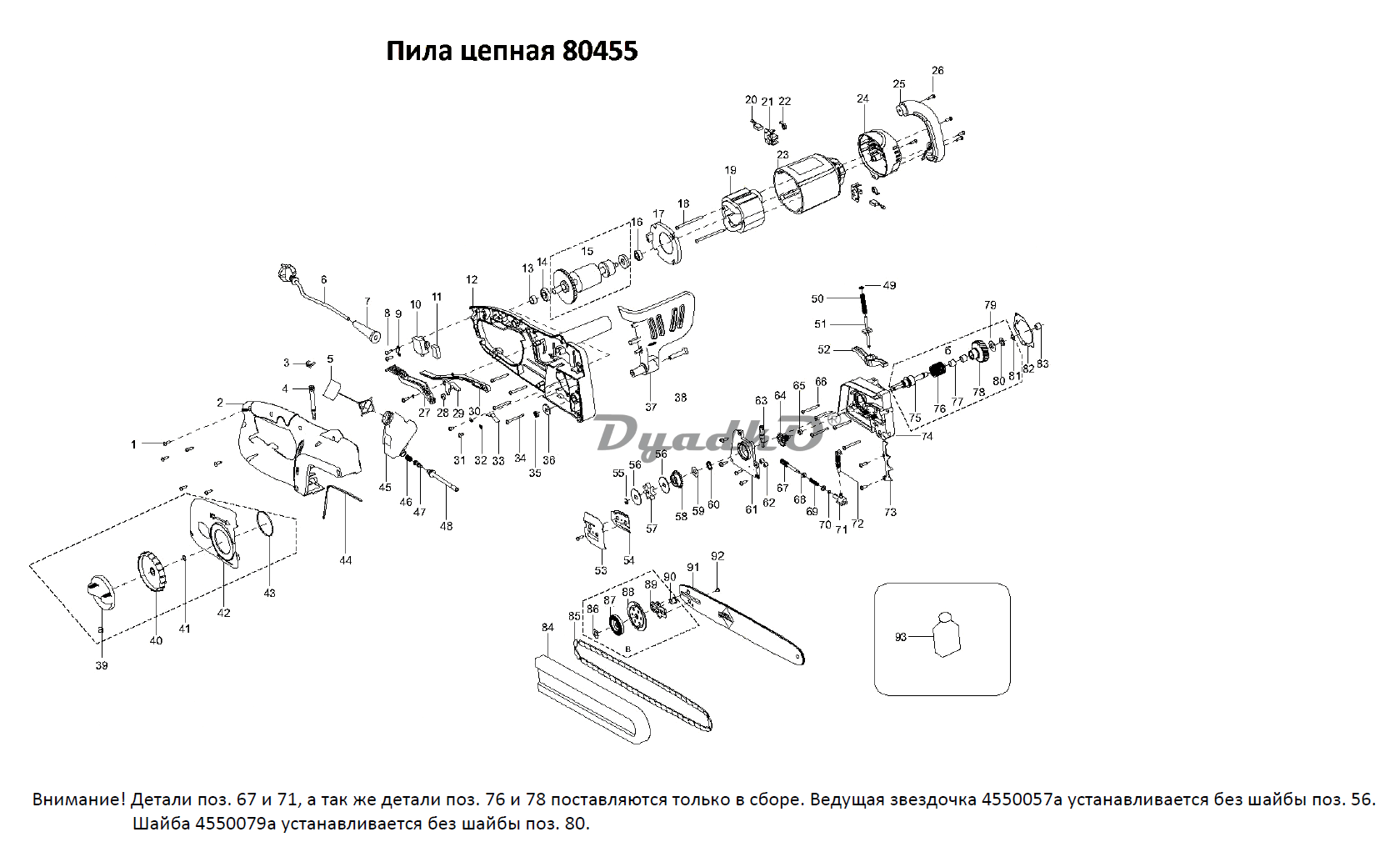

Схема FIT SW-16/2000 (80455) Деталировочная схема

1 Саморез ST4.2Х16
2 Полукорпус правый
3 Наклейка с указателем уровня подачи масла
4 Ручка регулятора подачи масла
5 Крышка масляного бака
6 Электрический кабель с вилкой
7 Защита кабеля
8 Саморез ST4.2Х10
9 Скоба фиксирующая кабель
10 Выключатель с блокировкой
11 Конденсатор
12 Полукорпус левый
13 Вставка пластиковая
14 Подшипник 6001RS
15 Ротор в сборе
16 Подшипник 608 RS
17 Защита статора
18 Саморез ST4.8Х60
19 Статор
20 Щётка
21 Щёткодержатель
22 Пружина щёткодержателя
23 Корпус двигателя
24 Кожух двигателя
25 Ручка передняя
26 Саморез ST4.2Х28
27 Клавиша выключателя
28 Шайба
29 Кулиса
30 Активатор выключателя
31 Саморез ST3Х10
32 Шайба
33 Фиксатор тормоза
34 Саморез ST4,2Х42
35 Гайка самоконтрящаяся М8
36 Шайба 8Х16Х1,2 мм
37 Рычаг аварийного тормоза
38 Гексагональный болт М8Х40
39 Гайка крышки звёздочки
40 Колесо спирального натяжителя
41 Шайба разжимная 18Х1 мм
42 Крышка звёздочки
43 Кольцо фиксирующее 55Х2 мм
44 Прокладка поролоновая
45 Масляный бачок
46 Маслоприёмник
47 Пружина маслоприёмника
48 Маслопровод
49 Шайба фиксирующая 5Х10Х0,6 мм
50 Пружина штока тормоза
51 Шток тормоза цепи
52 Коромысло
53 Опорный фланец шины
54 Прокладка маслопровода
55 Шайба разжимная 9Х1 мм
56 Шайба звёздочки 10Х36Х1,2 мм
57 Ведущая звёздочка
58 Большая шестерня привода масляного насоса
59 Шайба текстолитовая 10Х24Х0,6 мм
60 Шайба разжимная 13Х1 мм
61 Промежуточная крышка редуктора
62 Демпфер резиновый
63 Регулятор подачи масла
64 Малая шестерня привода масляного насоса
65 Подшипник 694 ZZ
66 Саморез ST4,2Х38
67 Привод масляного насоса
68 Шайба 5Х10Х1мм
69 Пружина масляного насоса
70 Уплотнитель резиновый 5Х1,5 мм
71 Масляный насос
72 Выходной шланг масляного насоса
73 Упорные зубья
74 Основание редуктора с подшипником 6202RS
75 Шпиндель редуктора
76 Пружина тормоза
77 Игольчатый подшипник НК1010
78 Шестерня редуктора
79 Шайба 10Х23Х0,5 мм
80 Шайба 10Х14Х0,5 мм
81 Шайба разжимная 9Х1 мм
82 Прокладка уплотнительная
83 Игольчатый подшипник НК081210
84 Кожух шины
85 Цепь
86 Шайба
87 Прижим натяжителя
88 Спиральный диск натяжителя
89 Привод натяжителя
90 Втулка натяжителя
91 Шина
92 Винт натяжителя М4Х6
93 Масло для смазки цепи в бутылке
Внимание! Детали поз. 67 и 71, а так же детали поз. 76 и 78 поставляются только в сборе. Ведущая звездочка 4550057а устанавливается без шайбы поз. 56. Шайба 4550079а устанавливается без шайбы поз. 80.
Пружина тормоза
Шестерня редуктора
Шайба 10Х23Х1,0 мм
Ведущая звёздочка
а Крышка с гайкой и ручкой натяжителя в сборе
б Редуктор в сборе
в Натяжитель цепи в сборе
