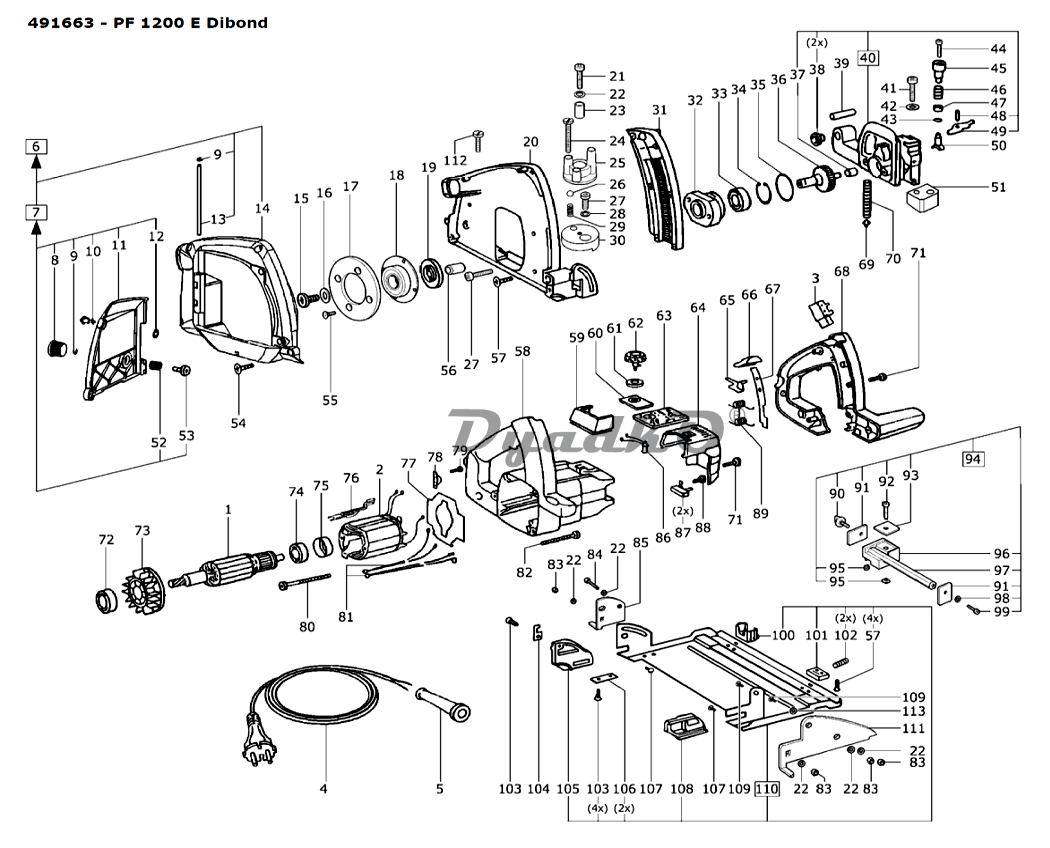

Схема FESTOOL PF 1200 E PF 1200 E (491663)

1 Якорь 230 V
2 Статор 230 V
3 Выключатель
4 Кабель EU
5 Оплётка кабеля защитн.
6 Кожух
7 Крышка
8 Заглушка
9 Шайба
10 Сектор запирания пластины модуля
11 Крышка
12 Стопорная шайба
13 Графический маркер
14 Кожух
15 Винт с циллиндрической головкой M8 x 16
16 Шайба 8,4 mm
17 Ролик
18 Зажимной фланец
19 Фланец
20 Защитный кожух
21 Винт с циллиндрической головкой M6 x 25
22 Шайба 6,4 mm
23 Втулка
24 Винт с цилиндрической скругленной головкой M5 x 35
25 Упор
26 Шар
27 Винт с циллиндрической головкой M5 x 16
28 Подпружиненная шайба
29 Пружина сжатия
30 Плита
31 Сегмент
32 Втулка подшипника
33 Радиальный подшипник
34 Стопорное кольцо
35 Кольцо круглого сечения
36 Редуктор
37 Подшипник циллиндрический
38 Втулка с бортиком
39 Цилиндрический штифт
40 Корпус редуктора
41 Винт с циллиндрической головкой M6 x 30
42 Подпружиненная шайба
43 Кольцо круглого сечения
44 Винт со сферо-цилиндрической головкой M4 x 40
45 Кнопка
46 Пружина сжатия
47 Шайба защитная
48 Втулка 5 x 12 mm
49 Уголок
50 Болт
51 Плита
52 Пружина сжатия
53 Шайба
54 Винт со сферо-цилиндрической головкой M4 x 10
55 Винт с потайной головкой M5 x 8
56 Втулка
57 Винт с потайной головкой 4,0 x 10 mm
58 Корпус двигателя
59 Защитная накладка
60 Окно
61 Кольцевое уплотнение
62 Ролик регулировочный
63 Блок управления электронный
64 Колпачок
65 Толкатель 110-120V
66 Кнопка
67 Рычаг
68 Кожух
69 Болт
70 Пружина сжатия
71 Винт со сферо-цилиндрической головкой 4,0 x 25 mm
72 Радиальный подшипник
73 Вентилятор
74 Радиальный подшипник
75 Кольцо подшипника
76 Вилка
77 Шайба дефлектора
78 Мостик прижимной
79 Винт со сферо-цилиндрической головкой 3,5 x 16 mm
80 Винт со сферо-цилиндрической головкой 4,0 x 60 mm
81 Жила провода
81 Жила провода
81 Жила провода
82 Винт с циллиндрической головкой
83 Шестигранная гайка M6
84 Винт M6 x 25
85 Указатель
86 Каркас катушки индуктивности
87 Держатель щеток угольных mit Kohle (Paar) 230V
88 Винт со сферо-цилиндрической головкой 3,5 x 8 mm
89 Пружина торсионная
90 Ручка вращающаяся M6
91 Плита
92 Винт с циллиндрической головкой M6 x 20
93 Плита
94 Указатель
95 Гайка квадратн. M6
96 Держатель
97 Штанга
98 Шайба 5,3 mm
99 Винт с циллиндрической головкой M5 x 12
100 Сухарь-прижим
101 Сухарь-прижим
102 Резьбовой штифт M6 x 12
103 Винт с потайной головкой M4 x 10
104 Указатель
105 Сегмент поворотный
106 Планка с резьбой
107 Винт с полукруглой низкой головкой M6 x 12
108 Сегмент поворотный
109 Винт с полукруглой низкой головкой
110 Плита
111 Указатель
112 Винт с циллиндрической головкой M5 x 16
113 Шайба 8,4 mm
