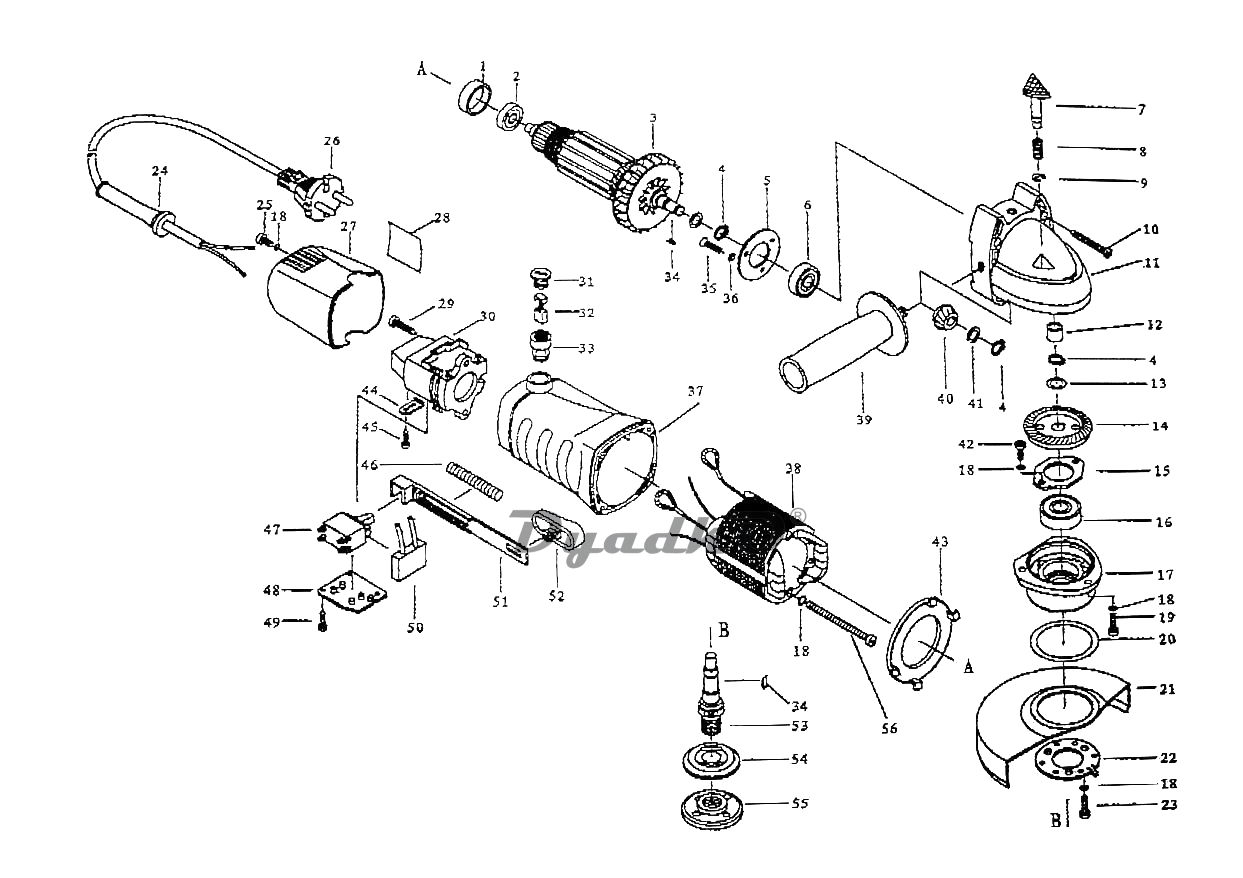

Схема URAGAN U 223-125

1 Втулка каучуковая
2 Подшипник шариковый 607-2RS (19х7х6)
3 Ротор под шпонку
4 Кольцо разжимное D9
5 Фиксатор подшипника ротора
6 Подшипник шариковый 6000-2RS (26х10х8)
7 Стопор
8 Пружина стопора
9 Кольцо стопорное D5
10 Саморез 4x34 PH2
11 Корпус редуктора
12 Подшипник игольчатый НК0810 (12х8х10)
13 Кольцо пружинное D10
14 Шестерня ведомая
15 Фиксатор подшипника шпинделя
17 Крышка корпуса редуктора
18 Шайба-гровер D4
19 Винт М4x14 PH2
20 Кольцо пружинное D41
21 Кожух диска
22 Шайба кожуха
24 Воротник шнура
25 Винт М4х16 PH2
26 Шнур сетевой \"URAGAN\" Rubber 2x0,75mm² 2m
27 Крышка корпуса статора
28 Этикетка
29 Саморез 4x13 PH2
30 Корпус выключателя
31 Крышка щеткодержателя
32 Щетка
33 Щеткодержатель
34 Шпонка
35 Винт М4х10 PH2 (потай)
37 Корпус статора
38 Статор
39 Ручка боковая дополнительная
40 Шестерня ведущая
41 Шайба-гровер D8
42 Винт М4х12 PH2
43 Защита статора
44 Прижим шнура
45 Саморез 4x16 PH2
46 Пружина тяги
47 Выключатель FB23-5/2F1 4(4) 250 5E4
48 Крышка выключателя
50 Конденсатор 0,22 мкФ
51 Тяга выключателя
52 Кнопка выключателя
53 Шпиндель D10
54 Шайба прижимная D14 Ls16
55 Гайка зажимная М14
56 Винт 4x62 PH2
57 Гайка М8 запорная
58 Штифт
59 Кольцо щеткодержателя
101 Ключ
