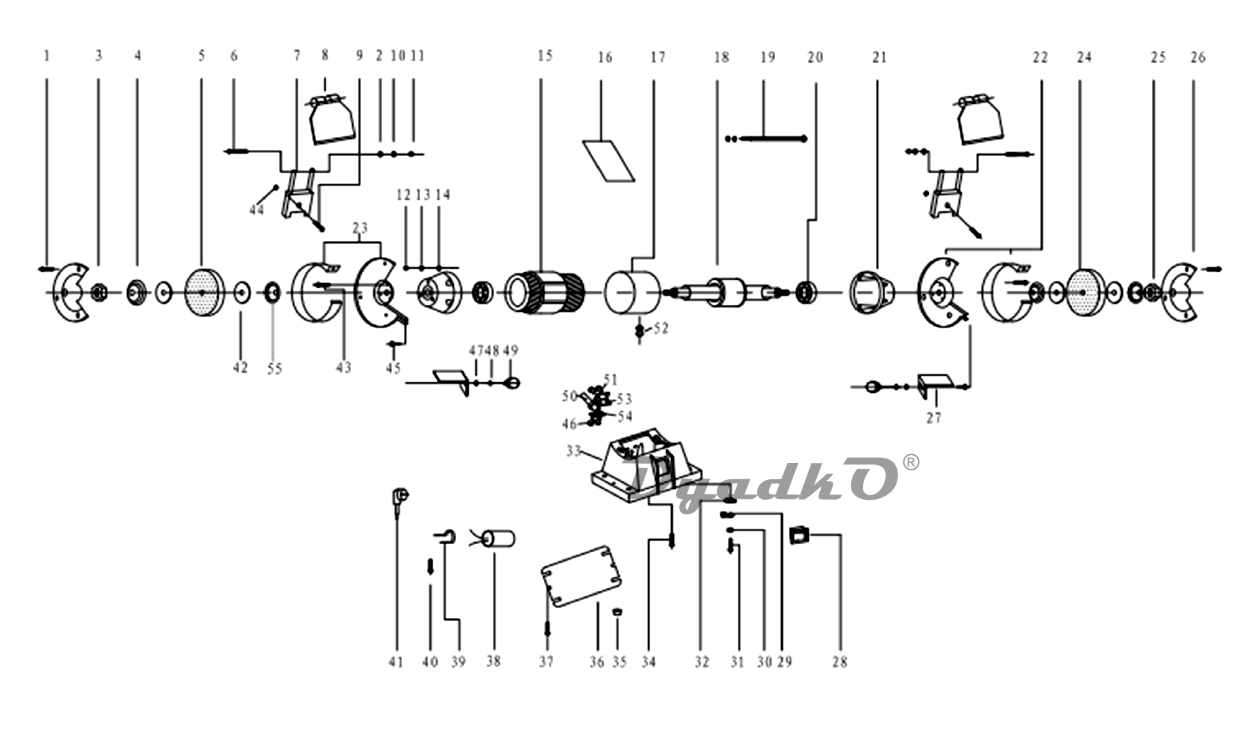

Схема ИНТЕРСКОЛ Т-200/350 Т-200/350 (592.хххххх) 2019г.

1 Винт M5*55
2 Крышка левого кожуха
3 Гайка M12L
4 Фланец 18\"
5 Круг шлифовальный Ф200*20*Ф16 36#
6 Вннт M5*45
7 Кронштейн экрана 6/8\"
8 Экран прозрачный 6/8\"
9 Винт M5*10
10 Шайба пружинная Ф5
11 Гайка M5
12 Гайка M5
13 Шайба пружинная Ф5
14 Шайба плоская ф5
15 Статор Ф116*39
16 Шильдик I20A-L
17 Кольцо промежуточное 20 A
18 Ротор ф116*39
19 Винт M5*160
20 Подшипник 6203
21 Крышка двигателя 20A
22 Корпус правого кожуха 8“51.2
23 Корпус левого кожуха 8”51.2
24 Круг шлифовальный Ф200*20*Ф16 60#
25 Гайка M12L
26 Крышка правого кожуха 8\"51.2
27 Подручник 8\"52
28 Выключатель IKCD4
29 Заземление Ф5
30 Шайба пружинная l0
31 Винт М5*10
32 Шайба пружинная Ф5
33 Основание 20А
34 Винт М5*14
35 Опора резиновая 15SF
36 Плита опорная 20А
37 Винт М5*10
38 Конденсатор М5*10
39 Зажим конденсатора
40 Винт M5*10
41 Провод питания с вилкой VDE3G0.75,2.15M
42 Прокладка м5*10
43 Винт М5*10
44 Гайка М5
45 Винт специальный М6*12
46 Винт М5*10
47 Шайба пружинная Ф6
48 Шайба Ф6
49 Гайка М6
50 Втулка ввода кабеля Ф10
51 Винт M5*10
52 Втулка
53 Планка прижимная
54 Зажим кабельный
55 Фланец 18\"
56 Светильник LED370MM
