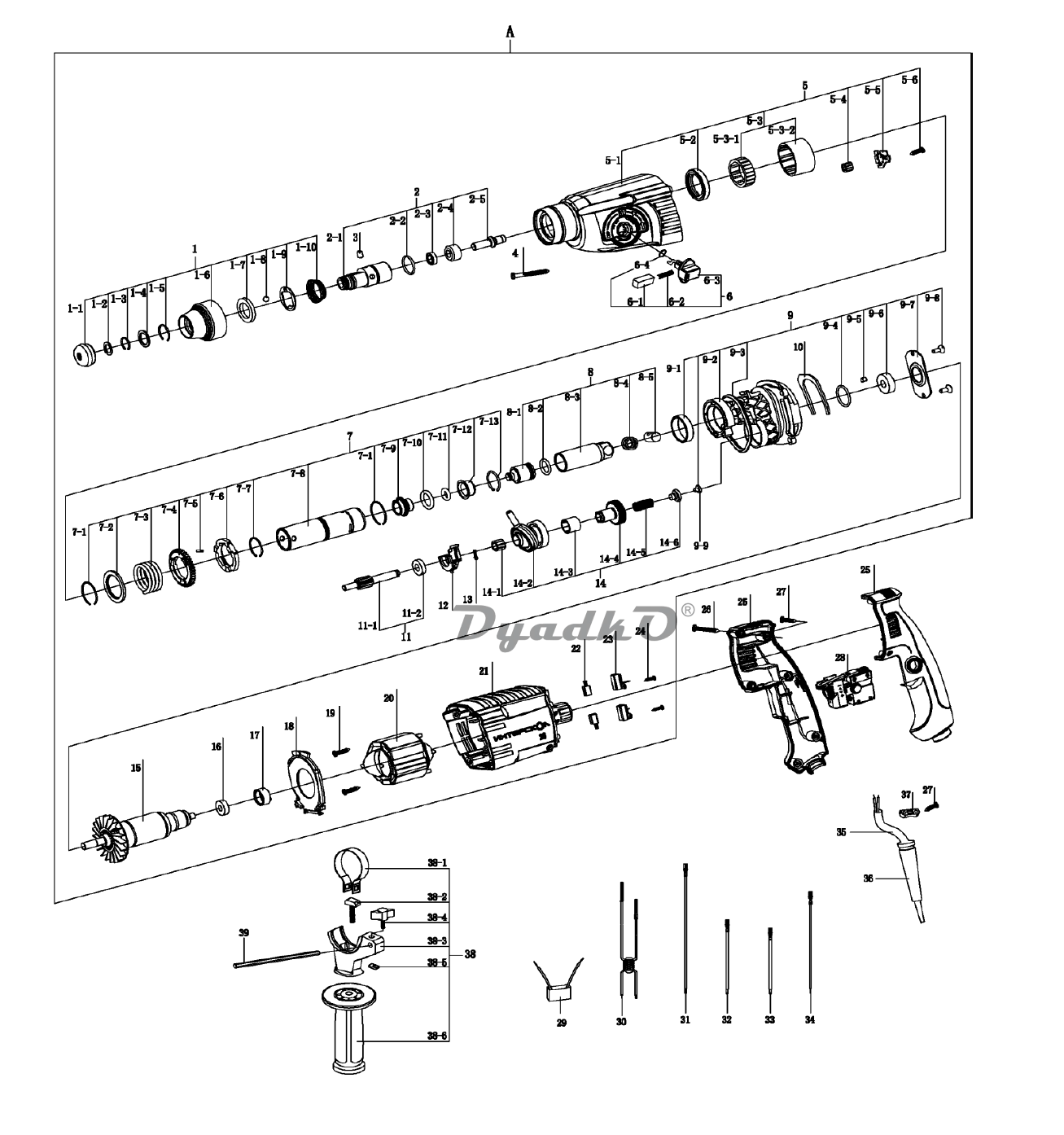

1-1 |
Втулка защитная; ; |
|
1 |
Муфта в сборе; ; |
|
1-2 |
Шайба; Ø11хØ17х1; |
|
1-3 |
Кольцо запорное; Ø16х1,6; |
|
1-4 |
Шайба; Ø16хØ22х1,5; |
|
1-5 |
Кольцо пружинное; Ø19х2; |
|
1-6 |
Втулка нажимная; ; |
|
1-7 |
Кольцо; Ø21xØ31,5x4 (Ø21хØ32х4); |
|
1-8 |
Шарик; Ø7,14; |
|
1-9 |
Шайба специальная; ; |
|
1-10 |
Пружина коническая; ; |
|
2 |
Приемник инструмента в сборе; ; |
|
2-1 |
Приемник инструмента; ; |
|
2-2 |
Кольцо резиновое; ; |
|
2-3 |
Манжета 8.2 x 16 x 5; 8.2 x 16 x 5; |
|
2-4 |
Втулка; ; |
|
2-5 |
Проммасса; ; |
|
3 |
Ролик; Ø6х10; |
|
4 |
Винт; ST4.8×45 (ST5x40); |
|
5-1 |
Корпус редуктора; ; |
|
5 |
Корпус редуктора в сборе; ; |
|
5-2 |
Манжета; Ø41х7хØ30; |
|
5-3 |
Подшипник игольчатый в сборе; ; |
|
5-4 |
Подшипник роликовый HK0709; HK0709 (7х11х9); |
|
5-5 |
Пластина фиксирующая; ; |
|
5-6 |
Винт саморез; SТ4,2x12 (ST4x12); |
|
6-1 |
Кнопка; Стандарт черн.; |
|
6-4 |
Кольцо уплотнительное; Ø11х2.5; |
|
6 |
Переключатель режимов в сборе; ; |
|
6-2 |
Пружина; ; |
|
6-3 |
Ручка переключателя; Стандарт черн.; |
|
6-3* |
Ручка переключателя; "Машинстор" (зелен.); |
|
6-1* |
Кнопка; "Машинстор" (зелен.); |
|
7-5 |
Ролик игольчатый; 2,5х11,8; |
|
7-6 |
Втулка кулачковая; ; |
|
7-7 |
Кольцо запорное; 31х1,6; |
|
7-8 |
Ствол; ; |
|
7-9 |
Корпус ловителя; ; |
|
7-10 |
Амортизатор; ; |
|
7-12 |
Крышка ловителя; ; |
|
7-11 |
Ловитель бойка; ; |
|
7-13 |
Кольцо стопорное; Ø25х2,0 (Ø25х1,5); |
|
7 |
Ствол в сборе; ; |
|
7-1 |
Кольцо запорное; Ø30х2 (Ø30х1,5); |
|
7-2 |
Шайба; Ø30х41,5х2,5; |
|
7-3 |
Пружина; ; |
|
7-4 |
Колесо зубчатое; Z=40; |
|
8-1 |
Боёк; Ø21mm; |
|
8-3 |
Поршень; Ø25mm; |
|
8 |
Поршень в сборе; ; |
|
8-4 |
Кольцо; Ø12х17х1,2; |
|
8-5 |
Палец; ; |
|
8-2 |
Кольцо уплотнительное; Ø21х3; |
|
9 |
Промщит в сборе; ; |
|
9-1 |
Подшипник скольжения; ; |
|
9-2 |
Промщит; ; |
|
9-3 |
Кольцо уплотнительное; Ø67х3; |
|
9-7 |
Щит; ; |
|
10 |
Скоба; ; |
|
11 |
Вал-шестерня в сборе; ; |
|
12 |
Поводок переключателя; ; |
|
14-6 |
Опора пружины; ; |
|
14-2 |
Подшипник качающийся в сборе; ; |
|
17 |
Втулка демпфирующая; ; |
|
18 |
Диафрагма; ; |
|
21 |
Корпус двигателя; ; |
|
25 |
Ручка-накладка комплект (лев+пр); ; |
|
28 |
Выключатель (черный) |
|
28* |
Выключатель; Chang Long 6(6)A 250V~ 5E4 (зелен. "МС"); |
|
31 |
Провод монтажный; L-165mm; |
|
32 |
Провод монтажный; L-100mm; |
|
35 |
Шнур питания с вилкой; HO7RN-F 2х1мм² , L=4м; |
|
36 |
Трубка защитная шнура; ; |
|
37 |
Планка фиксации шнура; ; |
|
38-6 |
Ручка; ; |
|
38 |
Ручка боковая в сборе; d43-46,2; |
|
38-1 |
Хомут; d46,1; |
|
38-2 |
Винт специальный; М8; |
|
38-3 |
Держатель; ; |
|
38-4 |
Винт барашковый; М6х15; |
|
38-5 |
Прижим; М6; |
|
39 |
Ограничитель глубины бурения (сверления); ; |
|
36955 |
Подшипник игольчатый; (30х37х12); |
|
37320 |
Втулка; ; |
|
27 |
Винт саморез; ST3.9×16 ; |
9-
4 |
Кольцо уплотнительное; Ø23,2х2,4; |
9-
5 |
Сальник; ; |
9-
6 |
Подшипник шариковый 609.RS/609.Z; 609RS/609Z (9х24х7); |
9-
8 |
Винт; М4х10; |
9-
9 |
Втулка опорная; ; |
11-
1 |
Вал-шестерня; Z=9 ; |
11-
2 |
Подшипник шариковый специальный; 9*20*5 ; |
|
13 |
Пружина; ; |
|
14 |
Подшипник качающийся в сборе; ; |
14-
1 |
Подшипник роликовый НК0908; НК0908 (ТNKS) ; |
14-
3 |
Подшипник роликовый К14,8х18х15; К14,8х18х15 ; |
14-
4 |
Колесо зубчатое; z 33 ; |
14-
5 |
Пружина; ; |
|
15 |
Якорь с вентилятором; ; |
|
16 |
Подшипник шариковый; 607Z (7х19х6) ; |
|
19 |
Винт саморез; ST3.9×16 ; |
|
20 |
Статор; ; |
|
22 |
Щетка электрическая; 5×8×15 ; |
|
23 |
Щеткодержатель; ; |
|
24 |
Винт саморез; ST3х8 ; |
|
26 |
Винт; ST4,2х30 (ST4x30) ; |
|
29 |
Блок конденсаторный; TNS-2 0,33mF KX2 40/085/21/C250V; |
|
30 |
Дроссель; ; |
|
33 |
Провод монтажный; L- 90(95)mm; |
|
34 |
Провод монтажный; L-130mm; |
