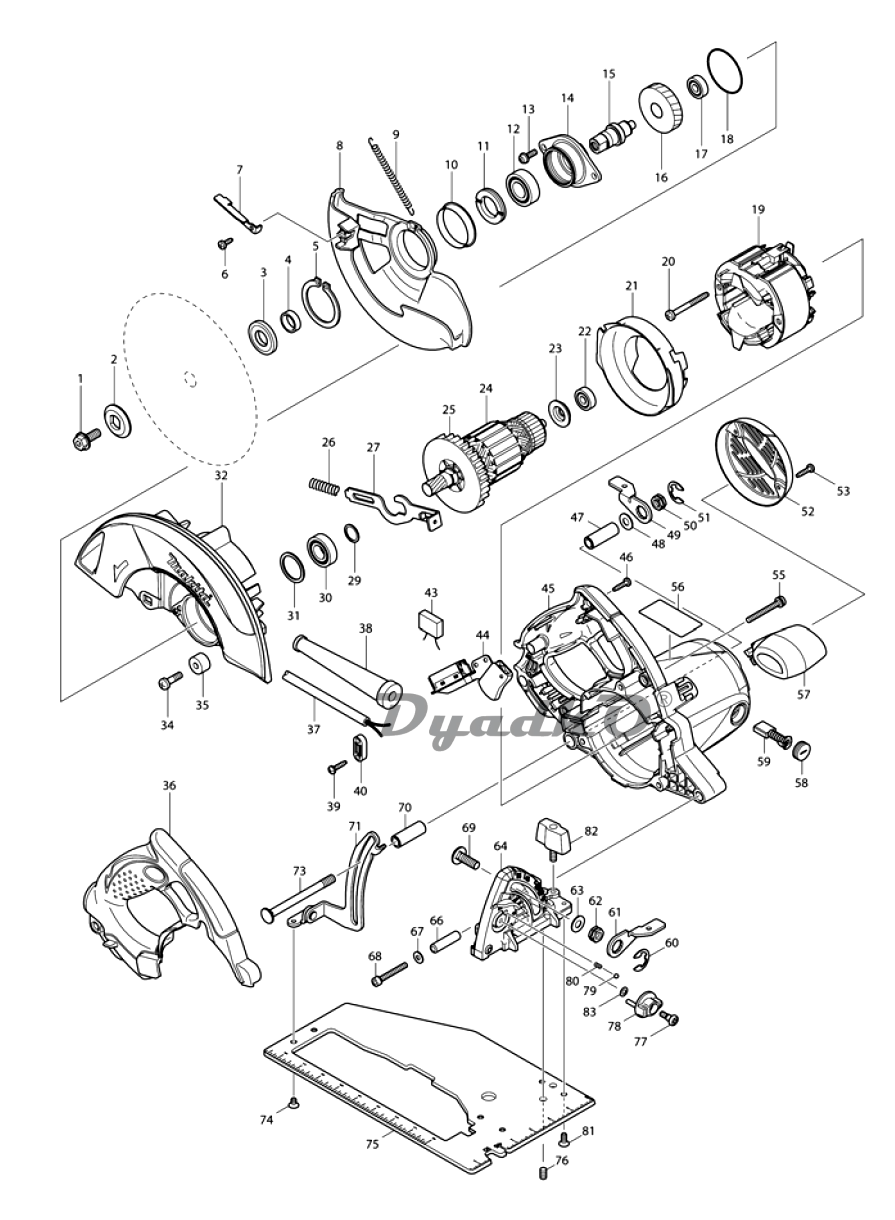

Схема MAKITA 5007 N

1 Болт с внутр.шестигран. M8X20
2 Наружный фланец 35
003-1 INNER FLANGE 35
003-2 INNER FLANGE 35
4 Кольцо 16
5 Стопорное кольцо S-42
6 Самонарезающийся винт 4X12
7 LEVER PLATE
008-2 SAFETY COVER
008-3 SAFETY COVER
9 Натяжная пружина 4
010-1 SPACER
11 Фиксатор подшипника 23-36
012-1 Подшипник 6003DDW
13 Винт M5X16 для HR5001C/2030/
14 Корпус подшипника
15 Шпиндель
16 HELICAL GEAR 47
17 Подшипник 608ZZ
18 О-кольцо резиновое 46
19 Cтатор в сбоpe 240В для 5008MG
20 Болт с внутр.шестигран. 5X50
21 Защита статора
022-1 Подшипник 608DDW
23 Изоляционная шайба для HR2010/
24 ARMATURE ASS\'Y 240V INC. 22,23,25,29,30
25 Крыльчатка 60 для 2012NB
26 Компрессионная пружина 9
27 Стопорная ручка
29 Плоская шайба 15 для LS1040/
30 Подшипник 6002DDW
31 Уретановая шайба 26
32 BLADE CASE COMPLETE
032-1 BLADE CASE COMPLETE
34 Винт (+) M6X20
35 Резиновая втулка 6 для 5008MG
36 HANDLE COVER
037-1 Кабель резиновый 1.0-2-2.5
38 Усилитель кабеля для DA4031
39 Самонарезающий винт 4х18
40 Держатель кабеля к 3709/MT360/
43 Фильтр помех для 5012B/HR2400/
44 Выключатель
45 MOTOR HOUSING COMPLETE
46 Самонарезающий винт 4х18
47 Втулка 9
48 Плоская шайба 8 к LS1013/4131/
49 LEVER PLATE
50 Шестигр. гайка M8-13
51 Стопорное кольцо
52 REAR COVER
53 Самонарезающий винт 4х18
55 Винт M5X45 к KP312S/4302C/
56 5007N NAME PLATE
57 FRONT GRIP
058-1 Колпачок щеткодерж-ля 6.5-13.5
059-1 Угольные щетки CB-153
60 Стопорное кольцо
061-1 Стопорная пластина для 5477NB
062-1 Шестигр. гайка M8-13
63 Плоская шайба 8 к LS1013/4131/
064-2 ANGULAR PLATE COMPLETE
66 Втулка 6
67 Плоская шайба 5 к 1100/HR2430/
068-1 PAN HEAD SCREW M5X45
069-2 Болт с квадр.осн.шляпки M8X28
70 Втулка 9
71 DEPTH GUIDE COMPLETE
73 Болт с квадр.подголовком M8X90
74 Винт+ с потайной головкой M5X8
075-1 BASE
76 Болт M6X10 с внутр.шестигранн.
77 Винт (+) M5
78 DIAL 27
79 Стальной шарик 4
80 Компрессионная пружина 4
81 Потайной винт М5Х12 к 9045N/
82 Bинт M6x15
83 Плоская шайба 5
84 Шестигр.стопорная гайка М5-8
Щеткодержатель 6.5-13.5 GA7000
Глухой полюсный наконечник
Соединитель
Резиновая шпилька 4
SCALE LABEL
Резиновая шпилька 4
SCALE LABEL
A01 Паралл. упор для 5604/4105КВ
A02-1 Диск 185x30/16/20x2,0x16T дер.
A03 Шестигранный ключ 6 для 3705/
