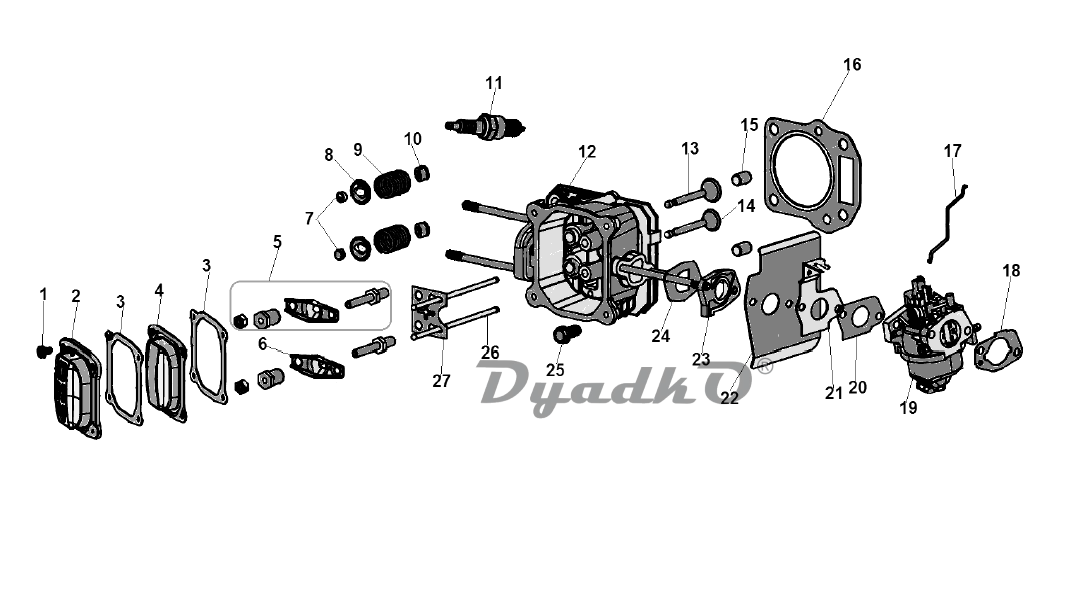

Схема CHAMPION (IGP) Т680 (V=196 см³ ) Головка цилиндра
1
Болт М6х14
2
Наружная крышка клапанов
3
Прокладка крышка клапанов
4
Внутренняя крышка клапанов
6
Коромысло клапана
7
Колпачок клапана
8
Сухарь клапана
9
Пружина клапана
10
Колпачок маслосъемный
11
Свеча зажигания
12
Головка цилиндра
13
Впускной клапан
14
Выпускной клапан
15
Штифт 10х16
16
Прокладка головки цилиндра /DQB002
17
Тяга карбюратора к флажку
18
Прокладка под корпус фильтра /60440190000
19
Карбюратор
20
Прокладка под карбюратор
21
Держатель тяги
22
Охлаждающий лист карбюратора
23
Теплоизолятор карбюратора
24
Прокладка под теплоизолятор
25
Болт М8х50
26
Толкатель (штанга) клапана
27
Направляющая толкателей
-5
Коромысло клапана комплект
